五、磁电机定子线圈的绕制
当发现磁电机的定子线圈烧坏时,可按下列方法自行绕制:
( 1 )将已烧坏的线圈拆下来,注意不要损坏骨架。一旦损坏,可用 1mm 厚的玻璃钢板制作,板与板之间用 AB 胶粘接;

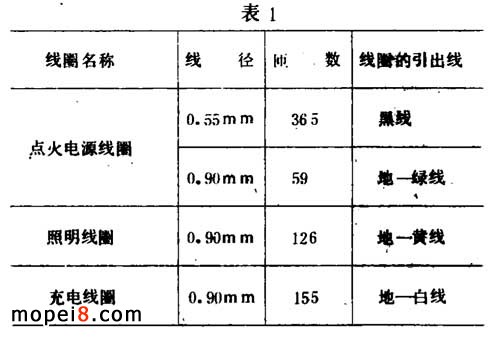

( 2 )按表1 中的数据绕制线圈。线圈的绕向及连接方式参见图1 。绕制线圈的导线为高强度漆包线。
六、磁电机的安装
摩托车磁电机的安装按拆卸时的相反顺序进行。安装时应注意如下事项:( 1 )检查是否有螺钉、螺母或小铁块吸附在永久磁铁上;( 2 )磁电机引出线束不要被发动机左罩压着;( 3 )安装后必须检查调整断电器触点间隙。
