三、磁电机的拆卸
当检查出磁电机有故障时,就应将其拆下来作进一步仔细检查。摩托车磁电机的拆卸顺序是:( 1 )拆下发动机左罩;

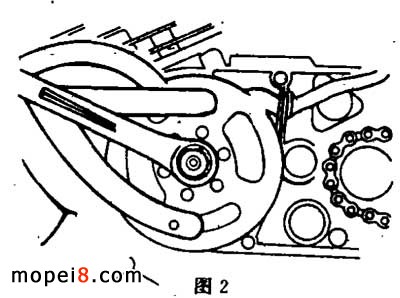

( 2 )用止动器和 19 的套筒或 17×19 的开口扳手卸下磁电机飞轮螺母,见图2 ;

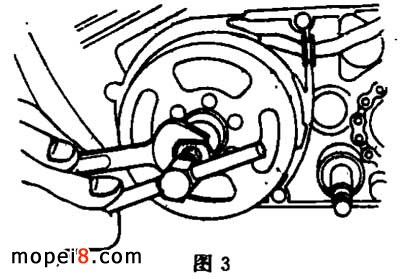

( 3 )用飞轮拔卸器和扳手或止动器拆下磁电机飞轮,见图3 (飞轮拔卸器的结构尺寸可参见 《 摩托车实用经验与制作 》 一书中有关叙述);
( 4 )将定子从发动机左机体上拆下来。www.mopei8.com
四、磁电机的检查
发动机无法启动时,对磁电机应检查如下部位:( 1 )黑色引出线是否对地短路,尤其是线槽的转弯处以及导线穿过发动机左机体与左罩的对接处黑线是否有绝缘层破裂现象;( 2 )断电臂(胶木)上的铆钉是否松动;( 3 )电容器的焊点是否虚焊;( 4 )断电器弹簧固定架的螺钉是否松动;( 5 )点火电源线圈引出线的焊接是否牢靠。蓄电池不充电或照明灯不亮时,应检查磁电机的下列部位:( 1 )白线和黄线是否断路或短路;( 2 )照明充电线圈是否烧坏;( 3 )线圈引出线的焊接是否牢靠。
