三、附带有其它功能的CDI点火器

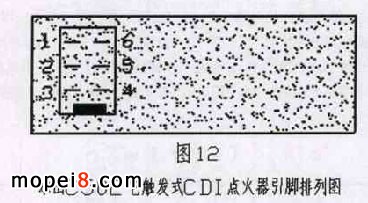

本田C50型等摩托车它触发式CDI点火器的引脚排列图

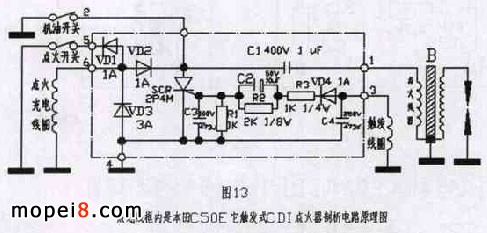

本田C50型等摩托车它触发式CDI点火器电路原理图
有很多CDI点火器还附带有其它功能，如有些CDI点火器附带有排气控制系统；防止误操作的保护系统（当空挡开关、侧支开关、离合器开关不在正常位置时，不能启动发动机）；机油开关保护系统（当润滑油回路出现故障时，停止发动机的运转）。图12是本田C50型等摩托车它触发式CDI点火器的引脚排列图，图13是其CDI点火器电路原理图。从电路图我们可以看出，当润滑油因油压过低时，机油开关将闭合，使点火充电线圈输出短路，CDI点火器将停止工作。从图13的电路图可以看出该点火器电路的工作原理与别的它触发CDI没有什么区别，而且从图12还可以看出其引脚排列也一样，所以说这种点火器可以与其它CDI点火器互换，当然互换后将失去附带的功能。
