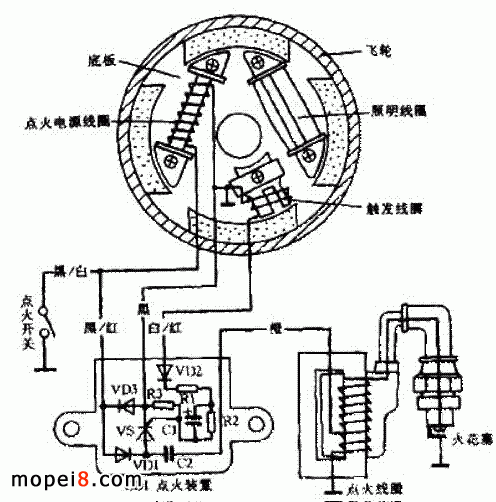

目前,在南方 NF125 系列摩托车中,除南方 NF125 原型车装配有触点点火系统外,其他改型车,如南方 NF125 型警车、南方 NF125-A 、南方 NF125-2 、南方 NF125-F 等型均装配了无触点点火系统。南方 NF125 系列摩托车无触点点火系统如下图 所示。
它主要由无触点磁电机、 CDI 点火装置、点火线圈和火花塞等组成。无触点磁电机又由底板、飞轮、点火电源线圈、照明线圈和触发线圈等组成。磁电机飞轮旋转时,点火电源线圈和触发线圈产生感应电动势。点火电源线圈的一端接磁电机底板,另一端接 CDI 点火装置,向 CDI 点火装置内的电容器 C1 充电。触发线圈的一端接磁电机底板,另一端与 CDI 点火装置相连,给 CDI 点火装置内部的可控硅提供触发信号。
无触点点火系统的常见故障有三种,一是火花塞不跳火,二是火花塞断断续续跳火,三是火花过弱。
一、火花塞不跳火
1. 故障现象踩踏发动机的启动蹬杆,发动机不能启动,也无任何启动的征兆;取下火花塞试火,火花塞不跳火。
2. 故障原因( 1 )点火电源线圈及其引出线(黑 / 红)断路或短路。( 2 )触发线圈及其引出线(白 / 红)断路或短路。( 3 ) CDI 点火装置损坏。( 4 )电缆中黑 / 红、白 / 红或橙色线断路或短路。( 5 )点火线圈损坏。( 6 )火花塞积碳严重。
3. 故障检查方法及步骤火花塞不跳火故障的检查方法及步骤如下图 所示。
二、火花塞断断续续跳火
1. 故障现象发动机启动困难,有时能启动,有时不能启动,启动后行驶时一闯一顿。
2. 故障原因
( 1 )线路中有接触不良或短路故障。接触不良现象多半发生在接插件上,也可能发生在点火电源线圈或触发线圈的接地端。如果线路某处绝缘层被碰伤,那么被碰伤的导线会随车身摆动,时而碰到车体(短路)而使火花塞不跳火,时而离开车体又恢复正常。
( 2 )环境温度较高。 CDI 点火装置安装在发动机的上部,发动机工作时散发出的热量会使其温度升高。 CDI 点火装置内部的二极管、可控硅等元件温度升高后,工作性能会变差,严重时会使火花塞不跳火。当温度下降后,又恢复正常。这种现象在炎热的夏季较为明显。
3. 故障检查方法及步骤
( 1 )检查 CDI 点火装置及磁电机与电缆连接的插接器是否有松动现象。
( 2 )检查电缆中的黑 / 红、白 / 红、黑 / 白及橙色线是否有损伤现象。
( 3 )拆下磁电机,检查点火电源线圈及触发线圈的接地端是否接触良好,有无虚焊、脱焊现象。
三、火花过弱
1. 故障现象发动机启动困难,有时启动后,行驶无力,油耗增加。
2. 故障原因
( 1 )火花塞积碳严重。火花塞积碳严重的原因是活塞环与汽缸严重磨损、火花塞的型号与规定不符、可燃混合气过浓或燃油中的机油成分过多等。积碳过多会使绝缘性能下降,导致火花弱,甚至无火花。
( 2 )火花塞电极间隙太小。正常情况下,电极间隙应为 0.6 ~ 0.7mm 。
( 3 )点火线圈绝缘不良,造成层间短路。
( 4 )电路因受潮而引起漏电。漏电会使 CDI 点火装置内部电容 CI 的电压上升不到规定值,从而使火花塞的火花减弱。因此,当车辆受到雨淋或用水洗过后,应擦干净。
( 5 ) CDI 点火装置损坏。
( 6 )磁电机点火电源线圈因烧坏而造成匝间短路。

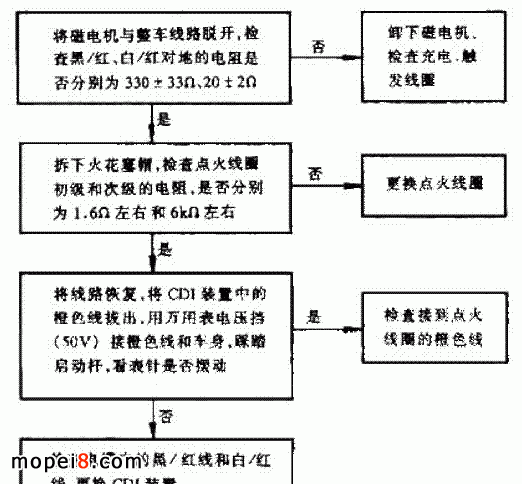

3. 故障检查方法与步骤火花塞火花弱故障的检查方法及步骤见图所示。
