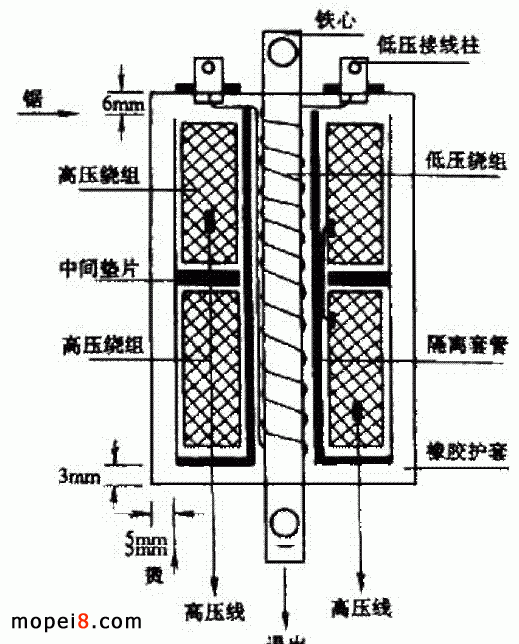

一辆铃木 GS250FW 型四缸车,因维修将油箱从车体上拿下,当日未能完成修理,夜间下雨将车体淋湿。第二天,将机械故障排除后,试着启动着车一分钟后自动熄火,再三启动仍不能着车。观察各火花塞均无火,这时手摸点火线圈明显发热,并伴有异味。试将同类点火线圈换上,点火正常,判定两个点火线圈损坏。经仔细观察发现,铁心与橡胶外护套之间有裂缝,雨水是顺着铁心灌入内部,造成两个点火线圈同时损坏。经过解剖发现其内部结构如下图所示。
一、修理方法
高压绕组绕制得非常精密,一般不易损坏,本故障为低压部分短路。用钢锯沿低压出线端平台下 6mm 处往中心锯,直至铁心处(锯一圈),将低压接线柱和橡胶从铁心上退出,找出被锯断的低压出线端与接线柱相连的漆包线断面,把其周围的橡胶深挖,使之露出漆包线头 2mm 即可,用烙铁镀锡备用。把点火线圈的另一端(高压线输出端)沿外护套边缘缩进去 5mm ,用电烙铁做圆周刺烫,刺烫深度为 3mm 。然后用起子将烫开的橡胶端盖与铁心剥离,即可看到低压与高压绕组之间的隔离套管,用力将铁心沿图 2-47 所示方向退出(隔离套管也会同时退出)。
二、低压绕组的绕制
退下隔离套管,拆去旧线,用牛皮纸将铁心包三层即可绕线。用 Φ0.4 漆包线绕三层共 375 匝,直流电阻约 3Ω 。将各部件装回,其顺序与拆开时相反。
三、封灌
将低压引出线与锯下的低压接线柱焊好后,对应好原锯下时的相对位置穿入铁心,用电烙铁把锯缝处橡胶刺烫,并尽量烫平密封好,用环氧树脂从高压引出线端面灌入,灌平为止。
