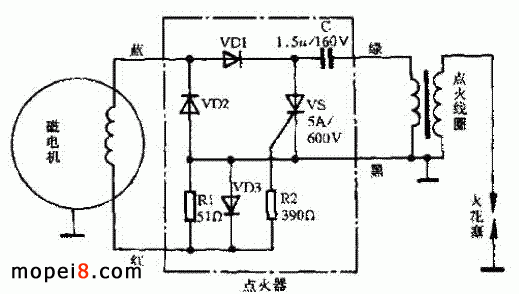

玉河 YH50Q-Ⅱ 型摩托车电子点火器电路见下图所示。其印刷电路板封装在用环氧树脂密封的塑料壳内,共有绿、蓝、黑、红四条引出线。绿线与黑线接点火线圈,蓝线与红线接磁电机。
用万用表的黑、红两表笔分别接点火器的绿、黑两条引出线,将万用表置于电压挡上;打开点火开关,踏下启动杆数次,观察万用表是否有 6V 左右的电压显示,若没有,说明点火器有故障。手头没有万用表,也可找一该车的转向灯或尾灯灯泡,接在绿、黑引出线之间,打开点火开关,踏下启动杆数次,看灯泡是否亮,若不亮,也说明点火器有故障。发现点火器有故障,可以拆开进行检修。首先通过加热方式取下塑料壳,然后将其放置在烘箱内( 150℃ )或采用大功率烙铁加热使环氧树脂软化,再用尖状工具慢慢地剔开(注意不要急于求成,以防损坏内部元件),取出印刷电路板。
点火器的故障一般是由于二极管 VD1 ( 2CZ851 )或可控硅( VS )损坏引起的。检查二极管 VD1 的方法是:将万用表置于 R×10k 挡,黑、红两表笔分别接二极管两端,测得一电阻值;然后将黑、红两表笔对调,再接在二极管两端,又测得一电阻值。若两次测得的电阻值相差较大,说明二极管正常;若两次测得的电阻值相差不多(都较大或较小),说明二极管已损坏。

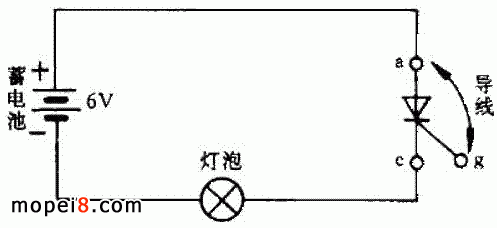

若无 2CZ851 的二极管更换,也可用 IN4007 的二极管代替。检查可控硅( VS )的方法是:将车上的蓄电池取下,找一该车的转向灯或尾灯灯泡,按下图所示电路接好,此时若灯泡亮,说明可控硅失效;若灯泡不亮,则用导线将可控硅的阳极 a 与控制极 g 短接一下,灯泡随之发亮,取下导线灯泡仍发亮,说明可控硅良好;否则在导线短接时灯泡不亮或导线短接时灯泡发亮而取下导线灯泡不发亮,均说明此可控硅失效,应更换。
用电烙铁将已损坏或失效的元件更换后,设法再使环氧树脂软化,按原样将印刷电路板封装在塑料壳内即可。
