二、机油泵的结构及工作原理

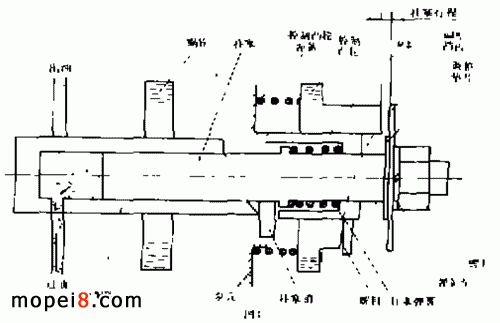

机油泵也有两种结构型式。一种是上述第一种分离润滑方式采用的型式,其结构如图 3所示。这种机油泵的工作原理是:柱塞销在柱塞弹簧的作用下,始终紧靠在分配器的凸轮斜面上。当发动机工作时,蜗轮及分配器旋转,同时推动柱塞左、右动作。当柱塞移到最右边时,分配器的油孔恰好对准进油孔,润滑油便被吸入;当柱塞向左移动,分配器的油孔对准出油孔时,润滑油便被排出。调整挡板随柱塞由最右边向左移动,到接触控制凸轮的端面时止,所移过的距离叫柱塞行程。控制凸轮在控制凸轮弹簧的作用下,其斜面始终保持与螺钉接触。当转动油门转把时,油门钢索与机油泵钢索连动,控制凸轮在机油泵钢索的操纵下,转动的同时又向左移动,柱塞行程便加大。当油门转把及控制凸轮处在自由位置,且柱塞移到最右边时,调整挡板与控制凸轮端面的距离称为最小柱塞行程。车型不同,最小柱塞行程的规定值也不同。通过调整垫片的厚度,可以调整最小柱塞行程的大小。
由机油泵供给的润滑油量可以通过发动机转速和柱塞行程来控制。当发动机转速增大时,蜗轮及分配器的转速增大,柱塞每分钟往复的次数增多,泵油量便增大;当转动油门转把时,控制凸轮在机油泵钢索的操纵下,既转动又向左移动,使柱塞行程增大,泵油量也即增大。

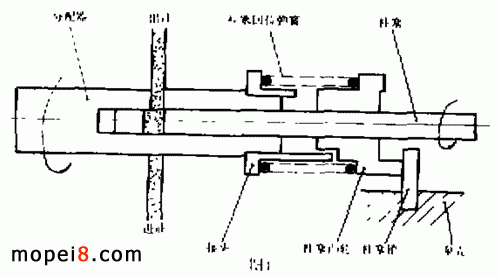

另一种型式的机油泵是 CCI 润滑系统采用的,其结构如图4所示。这种机油泵的工作原理是:当发动机工作时,通过一整套减速机构,使分配器和柱塞旋转。在柱塞回位弹簧的作用下,柱塞凸轮斜面始终靠在柱塞销上,这样就使柱塞在转动的同时,必然会左右移动。当柱塞移到右边时,分配器的油孔正好对准进油孔,吸入润滑油;当柱塞向左移动时,分配器的油孔转到排油位置,润滑油便被强制地排出。
