(六)电气系统的维护保养
铃木 AX100 型摩托车电气设备由电源、点火系统和照明系统组成。电源包括蓄电池和磁电机;点火系统包括磁电机、 CDI 及点火线圈组件和火花塞;照明系统包括照明灯、信号灯、信号指示灯。
1. 蓄电池
铃木 AX100 采用 6N4—2A 干荷电铅蓄电池,其容量为 6V4Ah 。新购的车子,如发现蓄电池是未经初充电的,应进行初充电后才能使用。
初次充电的技术要求
( 1 )在温度 20℃ 条件下,将相对密度为 1.26 的稀硫酸溶液用滴定管注入蓄电池三个单格的孔口内,静置 1.5 ~ 2h ,观察电解液液面是否在上下刻线之间(液面上刻线 UPPER 、下刻线 LOWER ),如不足,再补加电解液。
( 2 )初次充电电流要保持在 0.4A 。在充电过程中,应每隔 0.5 ~ 1h 检查一次电解液温度,一般应保持在 15 ~ 45℃ 。且每个单格内都冒出大量气泡,呈沸腾状为佳。
( 3 )初充电时间长短,应视蓄电池自制造日期起,至初充电时止的空置时间的长短而定。
空置时间在 6 个月以内时,应充电 20h ; 9 个月内时,应充电 30h ; 12 个月内时,应充电 40h ; 12 个月以上时,应充电 60h 。
( 4 )每个单格电压和电解液相对密度在规定的充电时间内,特别是最后 3h 不再继续上升(同时孔口析出大量气泡)时为充电完毕。 使用中的补充充电
( 1 )在摩托车使用过程中,如果发现灯光亮度和喇叭音响明显减弱,应检查蓄电池是否亏电(过放电)。检查时,将蓄电池自车上拆下,用密度计检测电解液相对密度(在 20℃ 时)是否保持在 1.26 。一般情况,只需加添少量蒸馏水至上下刻线之间即可。如亏电严重时,需补充充电,充电时间为 12 ~ 16h 。
( 2 )注意:若因电解液飞溅、倾泼而导致液面下降,则应补加一定相对密度的电解液;如果是因蒸馏水蒸发而使液面下降,则应补加蒸馏水。不准以自来水、河水、井水、泉水等代替蒸馏水,因为在其它水源中存在大量的杂质,易与电解液发生化学反应而损坏蓄电池。
( 3 )在通常情况下,不提倡使用快速充电。
蓄电池的维护保养
( 1 )蓄电池作为摩托车上的主要电源,必须注意爱护。在车上它是一个“娇嫩”且“危险”的部件,怕磕碰、怕震动、怕倾倒,它的硫酸溶液对针棉织物、人体甚至金属,都有很强的腐蚀作用,因此应对它严加保管和仔细维护。
( 2 )为防止蓄电池的极板硫酸化,不论蓄电池在使用中放电情况如何,应坚持每月补充充电一次。
( 3 )蓄电池的输出端子(桩头)与导线端子(焊片)连接时应该用砂纸擦亮,以保证接触良好。连接后宜用黄油脂涂抹外露的导电部位,以防腐、防氧化。
( 4 )蓄电池在使用中的允许放电程度,夏季不宜超过 50% ,冬季不宜超过 25% ,放电程度可用检查电解液相对密度的方法来判断。如电解液相对密度降低了 0.04 ,说明放电程度已达 25% ;如电解液相对密度降低了 0.08 ,说明放电程度已达 50% ;应进行补充充电。
( 5 )蓄电池外表应定期用热水冲洗保持干净,保存和待用的蓄电池,应置于屋内干燥、通风且不易碰触的地方。
2. 磁电机
铃木 AX100 型摩托车磁电机为外转子磁铁旋转式,当磁铁的磁性减弱时,可以进行充磁修理。铃木 FA50 、 K50 、 FR80 、 A100 等型摩托车都采用这种型式的磁电机。

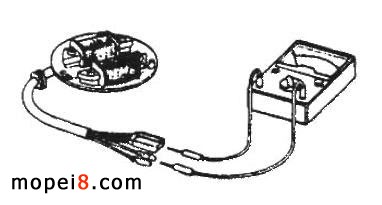

磁电机的定子线圈是易产生故障的部位,因此应定期检查定子线圈的电阻值,如图所示。其电阻值为 120 ~ 190Ω ,数值不符时,说明线圈损坏应予更换。
3 .CDI 及点火线圈组件
“ CDI ”是英文 Capacitance Discharge Ignition 的缩写,意思是“电容放电点火方式”。“ CDI ”实际上是一个组合电路,它由电容放电电路和可控硅开关电路组成。组装后的 CDI 装置用石英粉加环氧树脂浇封。

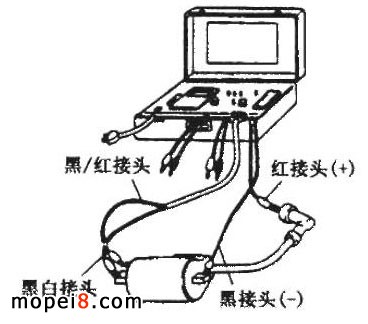

检查和判断 CDI 及点火线圈组件是否良好可用万用“电气试验仪”(为专用实验仪器)进行测试。如下图所示,以试验仪的黑 / 红接头接组件输入端小桩头,以黑 / 白接头接输入端大桩头,以黑接头接输出端大桩头;接通电源,在试验仪的红接头与火花塞帽间进行跳火试验,要求如下:( 1 )火花连续而有力;( 2 )跳火能力达到 8mm ;( 3 )试验持续 3 ~ 5min 。如果达到上述技术要求,说明 CDI 系统良好。
4. 硅整流器
硅整流器的作用是将磁电机产生的交流电变为直流电。检查硅整流器旨在检测其是否具有单向导电性,即有无整流作用。检查时,如图 4-93 所示,将万用表红表笔接整流器 AC ( - )端,将万用表黑表笔接整流器( + )端,检查是否导通;再将表笔反接过来进行测量。如果两种接法中仅有一种接法表针有读数,约 5 ~ 8Ω (不同的表读数有差异),说明硅整流器处于完好状态。
5. 火花塞
火花塞在摩托车上属于易损件,对火花塞的主要技术要求是其对发动机的热适应性。 AX100 型摩托车的原配火花塞 B8ES 相当于国产 4C7 型号。在原配火花塞损坏的情况下,换用国产 4C7 火花塞后,若电极易潮湿,则应改用低一级热值的国产 4C6 型火花塞;若发动机易过热,则应改用高一级热值的国产 4C8 型火花塞。
火花塞的保养比较简单,只需经常察看并清除电极间积碳。根据火花塞的使用寿命,不论损坏与否,应在行驶 6000 ~ 8000km 后进行更换。
