五羊本田WH110T佳御电喷摩托车传感器的检测与诊断

4.曲轴相位传感器

WH110T电喷摩托车的曲轴相位传感器检查方法与普通摩托车的触发器检查方法相似。在WH110T上要断开传感器插头（断开前要关闭点火开关），最好不要并线检查。

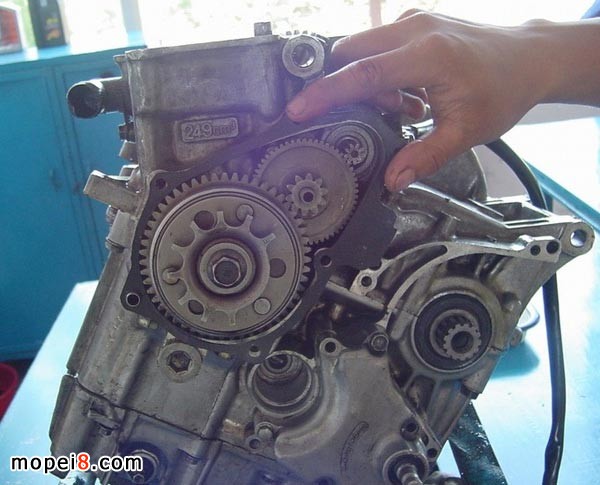

检查传感器的电阻值，WH110T的曲轴相位传感器的电阻值要求在150Ω左右。启动转速输出电压要求在交流0.2V以上。输出电压过低就要检查凸台与传感器的间隙。再就是检查磁电机上的触发凸台，WH110T磁电机上的触发凸台有9个，它的度数与本田CBR250RRMC22是一样的。虽然曲轴相位传感器电阻值与电压值的检查方法与普通摩托车的类似，但做为电脑控制系统来说，还要保证触发信号的同一性与一致性。否则某个信号由于变形等原因导致信号产生偏差也会使电脑不能工作。

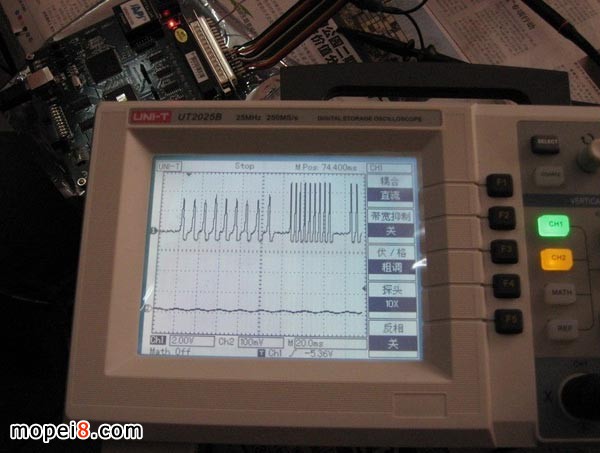

这是用示波器并线检查它输出的波形。
