液压钳盘式制动系统在出厂前已经过灌液排气的调整,并通过制动考核。如有下列情况之一时,须对该系统进行检查调整:
( 1 )新车开箱组装前轮;
( 2 )更换夹钳片或制动盘;
( 3 )更换前轮内外胎;
( 4 )更换油路系统零件之一;
( 5 )补充或更换油液。
检查调整时,首先对液压制动系统进行检查。其具体步骤是:
( 1 )放下主支架,下压车体尾部使前轮离地悬空;
( 2 )用手拨动前轮转动自如;
( 3 )抓握前制动手柄应感觉有明显的反撑力,同时前轮制动盘被牢牢钳住;
( 4 )松开前制动手柄时夹钳片离开盘面。若上述几项检查均通过,则可分两步进行由短距离慢速到较长距离快速的制动考核试验。本车在前、后制动正常的情况下,制动距离在 30km/h 时应小于 7m 。
若上述( 2 )~( 4 )项检查不合格,则须进行排放空气或补充油液的调整。下面分别介绍排放空气的简要方法。

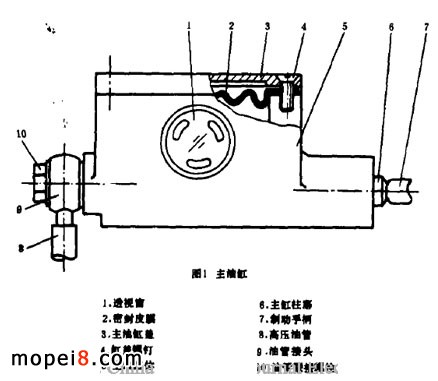

( 1 )检查主油缸透视窗油面高度(一般油面高度大约占透视窗 2/3 ),见图 1 ;

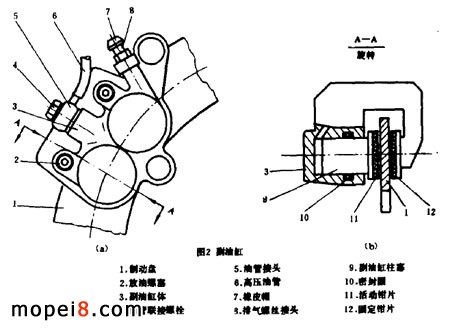

( 2 )若主油缸油量充足,可拧松副油缸(见图 2 夹钳活塞壳体上部的排气螺钉 1 ~ 2 圈;
( 3 )缓慢抓握制动手柄,使空气从排气螺钉间隙处排出,直至渗出少量油液;
( 4 )保持制动手柄的抓握位置,拧紧排气螺钉;
( 5 )反复抓放制动手柄数次,使油液正常循环;
( 6 )按检查步骤的( 2 )~( 4 )项内容检查认定,若不理想,可按上述方法反复进行几次,直至合格为止。
