一、产品综述:

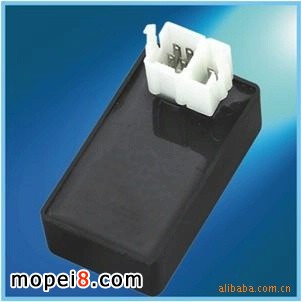

【产品名称】CH-125点火器
【适用车型】大沙型摩托车
【功能特点】独创全波整流供电、提高供电能力使火花强劲,动力澎湃。
二、产品性能参数图:
项目 |
性能参数 |
备注 |
点火形式 |
电容放电式 |
|
储能电容容量 |
1.5uF |
|
电弧形态 |
交流电弧 |
|
最低连续点火转速 |
≤400r/min |
* |
连续点火转速范围 |
400r/min~11000r/min |
* |
点火时期特性 |
点火提前角变化不超过3° |
固定点火提前 |
熄火功能 |
熄火端SW接地熄火 |
|
工作温度范围 |
-30℃~+60℃ |
|
*三针间隙为6mm,触发间隙为0.7mm,持续20s不断火

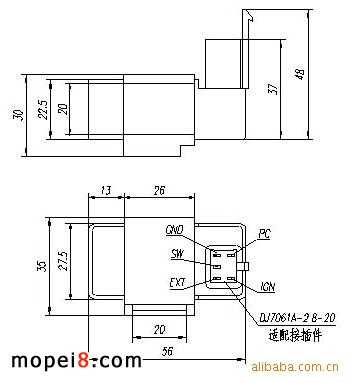

三、产品外形尺寸以及接口图:

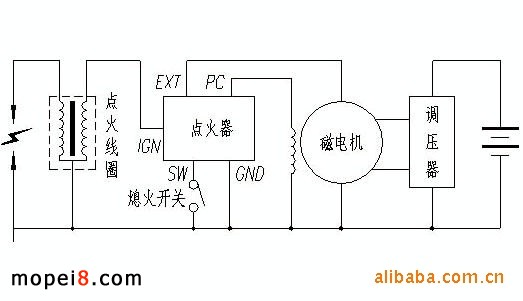

四、产品电路接口图:
使用注意
如发现点火器不点火或乱点火,请对照电接口图进行检查。点火器如低速不点火,请检查触发传感器磁间隙。
