摩托车点火器线路及摩托车点火器接线图日期：2013-05-22 点击：97772 查看原图 全部展开  本田CM 带边架熄火的点火器

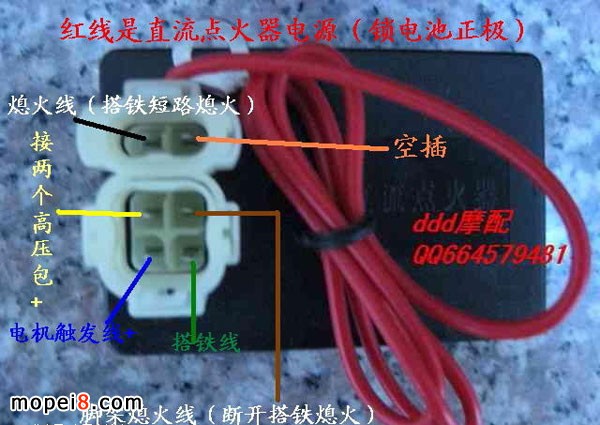

空插的地方是接电机点火线圈黑/红线的 触发线+ -------蓝/黄 电机点火线圈 --------黑/红 高压包----------------黑/黄 熄火线----------------黑/白 搭铁线----------------绿 |
|
