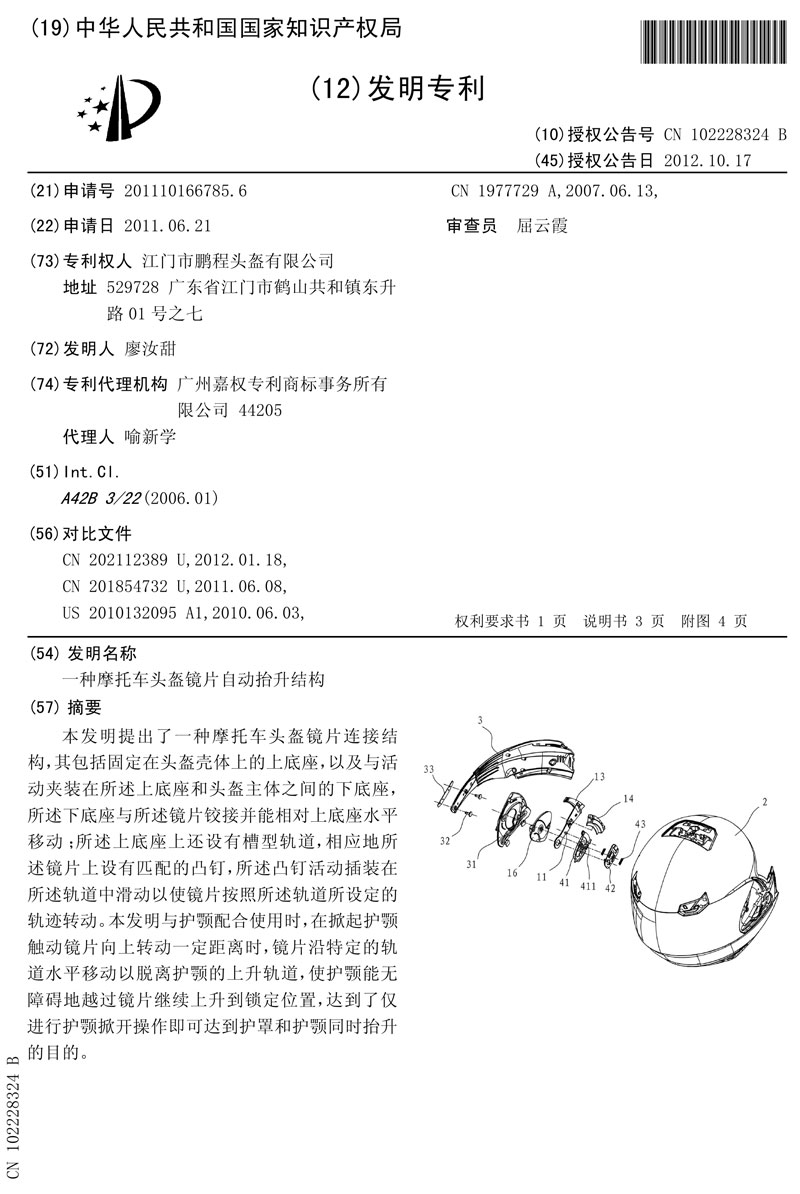

专利名称:一种摩托车头盔镜片自动抬升结构 专利类型:发明专利 申请号:2011101667856 申请日:2011.06.21 公告号:CN102228324B 公告日:2012.10.17 专利权人:江门市鹏程头盔有限公司 发明(设计)人:廖汝甜 地址:529728 广东省江门市鹤山共和镇东升路01号之七 分类号:A42B3/22(2006.01)I 代理机构:广州嘉权专利商标事务所有限公司 44205 代理人:喻新学 收费信息:点击查询 |
简要说明:本发明提出了一种摩托车头盔镜片连接结构,其包括固定在头盔壳体上的上底座,以及与活动夹装在所述上底座和头盔主体之间的下底座,所述下底座与所述镜片铰接并能相对上底座水平移动;所述上底座上还设有槽型轨道,相应地所述镜片上设有匹配的凸钉,所述凸钉活动插装在所述轨道中滑动以使镜片按照所述轨道所设定的轨迹转动。本发明与护颚配合使用时,在掀起护颚触动镜片向上转动一定距离时,镜片沿特定的轨道水平移动以脱离护颚的上升轨道,使护颚能无障碍地越过镜片继续上升到锁定位置,达到了仅进行护颚掀开操作即可达到护罩和护颚同时抬升的目的。 |
