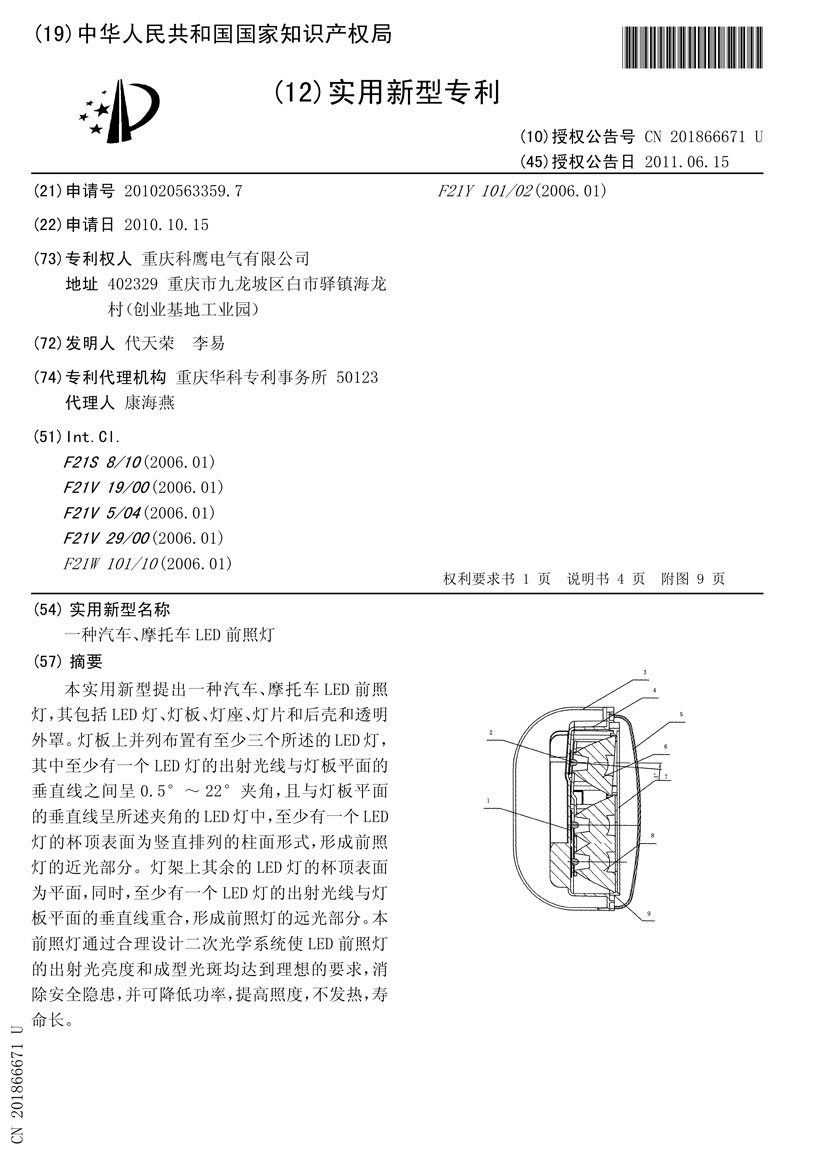

| 专利名称：一种汽车、摩托车LED前照灯 专利类型：实用新型 申请号：2010205633597 申请日：2010.10.15 公告号：CN201866671U 公告日：2011.06.15 专利权人：重庆科鹰电气有限公司 发明（设计）人：代天荣、李易 地址：402329重庆市九龙坡区白市驿镇海龙村（创业基地工业园） 分类号：F21S8/10(2006.01)I;F21V19/00(2006.01)I;F21V5/04(2006.01)I;F21V29/00(2006.01)I;F21W101/10(2006.01)N;F21Y101/02(2006.01)N 代理机构：重庆华科专利事务所50123 代理人：康海燕 收费信息：点击查询 |
简要说明： 本实用新型提出一种汽车、摩托车LED前照灯，其包括LED灯、灯板、灯座、灯片和后壳和透明外罩。灯板上并列布置有至少三个所述的LED灯，其中至少有一个LED灯的出射光线与灯板平面的垂直线之间呈0.5°～22°夹角，且与灯板平面的垂直线呈所述夹角的LED灯中，至少有一个LED灯的杯顶表面为竖直排列的柱面形式，形成前照灯的近光部分。灯架上其余的LED灯的杯顶表面为平面，同时，至少有一个LED灯的出射光线与灯板平面的垂直线重合，形成前照灯的远光部分。本前照灯通过合理设计二次光学系统使LED前照灯的出射光亮度和成型光斑均达到理想的要求，消除安全隐患，并可降低功率，提高照度，不发热，寿命长。 |
