技术要求

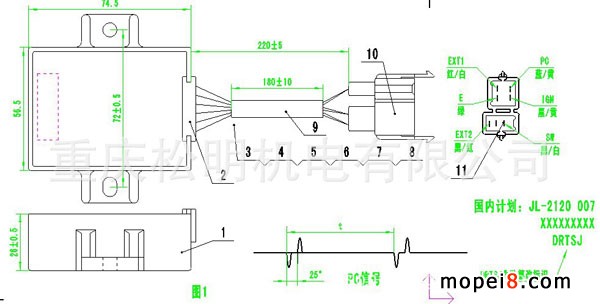

1.产品外形安装及接口尺寸如图1所示
2.点火器规格：
① 点火方式：SRC放电式
② 点火电容：2.2uF/400V
3.一般性能：测试线路如图2、SM007E磁电机、SMJL351调压器、
磁电机凸台于传感器间隙0.7%p0.1mm
① 最低连续点火转速：≤300r/min（三针6mm）
② 连续点火转速范围：≤300r/min～11000r/min（三针6mm）
③ 点火器充电峰值电压（接点火器EXT2端/黑红）：
300r/min ≥160V、 300-10000r/min ≤280V、10000≥180V。
④ 点火器的EXT1端/红/白在点火器正常点火时波形应是较规则的、
幅值6V的方波。
⑤ 点火提前角特性曲线如图3
⑥ K1闭合（ 熄火端SW接地），点火器应不点火
4.点火器外观要求：
① 接口引线整齐（符合图1尺寸要求）、线卡端正的卡在外壳上；
② 封装表面应光洁，无裂纹和其它异物；
③ 封装物与壳体粘接良好，无间隙，且应完全覆盖元器件；
④ 封装表面高度应不超过壳体高度，且形成凹月面；
⑤ 壳体、接插器、外接引线等表面应无封装物等其它附着物；
5.点火器绝缘电阻应＞1MΩ（用500V兆欧表测量）
6.其它技术要求符合摩托车JB/T8123.1～8123.2－1999标准
