DIY自制电路测试灯『摩托车电路测电笔』

放大字体  缩小字体 www.mopei8.com  2013-07-19  摩托车配件
核心提示:工欲善其事,必先利其器,汽车或摩托车电路蓄电池的电压只有6V、12V、或24V,一般试电笔不适用,所以必须自制试电笔。 本人近来接触汽车摩托车电路次数较多,拿着500型万用表测试,实感不便,如果有一支直流试电笔,那就方便多了!为此,笔者自制了一支直流试电笔。

在检修摩托车电气系统时,常用万用电表。但万用表体积大,成本高,观察不便,又易损坏。自制一试灯代替万用表呵判断导线的通、断,电源有否存电,以及电源的极性,基本能满足摩托车电路维修之需。该工具具有制作简便、成本极低、使用直观方便的优点。

材料:①6伏仪表灯泡1个:②常规多股导线1米(红、黑各0.5米);③富士(透明)胶卷盒1个:④小鳄鱼夹2个(红、黑各1个):⑤普通二极管1只:⑥透明胶带O.2米。

方法:①将仪表灯泡、二极管(正极)与红导线焊接好;②黑导线同仪表灯泡另一端焊接;③把胶栏盒盖打一小孔,将红、黑导线穿出孔,再把仪表灯泡、二极管装入胶卷盒内加盖后,缠透明胶带两圈:④把红、黑导线的另端分别焊上红、黑鳄鱼夹即成。

以上就是自制电路试灯的方法了,如果不想DIY或者找不到材料,现在市面上也推出摩托车专用测电笔了,类似下面这款。

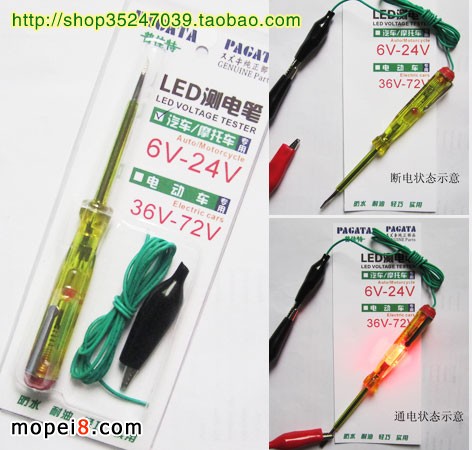

摩托车电路测电笔测试灯

不管是买还是自制,在车里放一支测电笔都是非常有用的。
来源:摩托车技术  作者:陈远声
