定义：

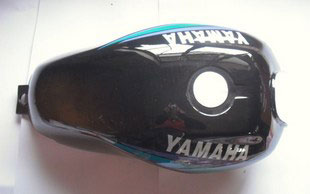

油箱，液压术语，是液压系统中储存液压油或液压液的专用容器。

油箱在液压系统中除了储油外，还起着散热、分离油液中的气泡、沉淀杂质等作用。油箱中安装有很多辅件，如冷却器、加热器、空气滤清器及液位计等。

油箱可分为开式油箱和闭式油箱两种。开式油箱，箱中液面与大气相通，在油箱盖上装有空气滤清器。开式油箱结构简单，安装维护方便，液压系统普遍采用这种形式。闭式油箱一般用于压力油箱，内充一定压力的惰性气体，充气压力可达0.05MPa。如果按油箱的形状来分，还可分为矩形油箱和圆罐形油箱。矩形油箱制造容易，箱上易于安放液压器件，所以被广泛采用；圆罐形油箱强度高，重量轻，易于清扫，但制造较难，占地空间较大，在大型冶金设备中经常采用。



设计油箱时应考虑如下几点：

(1)油箱必须有足够大的容积。一方面尽可能地满足散热的要求，另一方面在液压系统停止工作时应能容纳系统中的所有工作介质，而工作时又能保持适当的液位。

(2)吸油管及回油管应插入最低液面以下，以防止吸空和回油飞溅产生气泡。管口与箱底、箱壁距离一般不小于管径的3倍。吸油管可安装l00μm左右的网式或线隙式过滤器，安装位置要便于装卸和清洗过滤器。回油管口要斜切45°。角并面向箱壁，以防止回油冲击油箱底部的沉积物，同时也有利于散热。

(3)吸油管和回油管之间的距离要尽可能地远些，之间应设置隔板，以加大液流循环的途径，这样能提高散热、分离空气及沉淀杂质的效果。隔板高度为液面高度的2/3~3/4。(4)为了保持油液清洁，油箱应有周边密封的盖板，盖板上装有空气滤清器，注油及通气一般都由一个空气滤清器来完成。为便于放油和清理，箱底要有一定的斜度，并在最低处设置放油阀。对于不易开盖的油箱，要设置清洗孔，以便于油箱内部的清理。(5)油箱底部应距地面l50mm以上，以便于搬运、放油和散热。在油箱的适当位置要设吊耳，以便吊运，还要设置液位计，以监视液位。

(6)对油箱内表面的防腐处理要给予充分的注意。常用的方法有：

 1)酸洗后磷化。适用于所有介质，但受酸洗磷化槽限制，油箱不能太大。

 2)喷丸后直接涂防锈油。适用于一般矿物油和合成液压油，不适合含水液压液。因不受处理条件限制，大型油箱较多采用此方法。

 3)喷砂后热喷涂氧化铝。适用于除水-乙二醇外的所有介质。

 4)喷砂后进行喷塑。适用于所有介质。但受烘干设备限制，油箱不能过大。

 　 考虑油箱内表面的防腐处理时，不但要顾及与介质的相容性，还要考虑处理后的可加工性、制造到投入使用之间的时间间隔以及经济性，条件允许时采用不锈钢制油箱是最理想的选择。

在摩托车的使用中，有一些保养是使用者自己可以做到的。这样既可以减少到维修店的麻烦，又可以节约时间，更能增加您对摩托车的了解。

火花塞保养
      火花塞是摩托车发动机的关键部件。混合气的正常燃烧是发动机正常运转的关键。首先，每种发动机所用的火花塞的型号有所不同，主要是热值、螺纹尺寸等不同，所以一定要使用规定型号火花塞。发动机正常燃烧，拧下火花塞观察，电极正常应该是赭红色，如果发黑，即有积碳，说明混合气过浓，燃烧不充分，应该清理积碳。用尖锥清理中央电极凹槽和L极的积碳；调整火花塞间隙：GS125（0.6-0.9mm），QS150T（0.7-0.8mm），火花塞上积碳会妨碍良好的火花，并可能导致断火；若发现火花塞易潮湿或烧得灰白，说明火花塞热值不匹配，则应该到轻骑铃木指定维修店更换相适应的火花塞注意： 　　
1、确定螺纹尺寸和塞杆长度。若塞杆过短，会在塞孔的螺纹部造成 积碳及致损坏发动机。 　　2、在应用火花塞扳手之前，可用手小心地将火花塞旋入汽缸头的螺纹部，以防损坏。
3、利用专用随车工具火花塞套筒，将火花塞拧紧至规定的紧固扭矩。



空滤器的保养
       空滤器是摩托车的呼吸系统。如果空滤器被灰尘阻塞，进气阻力将变大，会使发动机输出动力下降，油耗增大，更能使发动机难以启动，易熄火，严重的是灰尘进入缸体内部，会加剧发动机部件的磨损。清洁空滤器要按以下步骤进行： 　　从车上拆下空滤器滤芯； 　　

如果滤芯是海绵泡沫，可用中性洗涤液仔细清洗，切勿用力拧，清洗完毕晾干水分，滴2-3滴机油（为了吸附空气中的极细小灰尘），用手握匀，按原状装回；如果是纸质滤芯，切不可用液体清洗，可用力磕打内部灰尘，有条件用压缩气体按进气反方向吹（千万不可搞反，否则将灰尘吹进纸芯孔隙中将阻塞更严重）；例：QS150T纸芯从内侧向外吹，风暴太子从外圈向中孔吹。 　　

装回滤芯时要注意安装方向和进气方向；有尘土、比较脏的环境中行车，应增加清洗频率，发现海绵破裂或纸质滤芯浸湿要立时更换新品，否则会损坏发动机或冒黑烟。

机油滤芯的保养
       大多用户知道应按时更换机油，但是要掌握一个原则：是更换了新机油，滤芯不更换是不行的。发动机在润滑过程中，机油泵把机油从底槽中吸出，首先压入机油滤芯过滤，滤完的干净机油再运输到缸头、曲轴和传动各部分。如果滤芯过脏，机油的过滤效果较差，输出的机油量降低，各部分得不到良好的润滑，就会造成过度磨损，所以只重换机油是不行的，还必须同时更换机油滤芯。摩托车部件保养　　在摩托车的使用中，有一些保养是使用者自己可以做到的。这样既可以减少到维修店的麻烦，又可以节约时间，更能增加您对摩托车的了解。

发动机简介

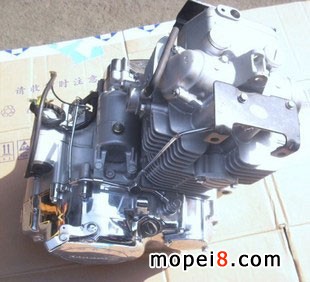

发动机（Engine），又称为引擎，是一种能够把一种形式的能转化为另一种更有用的能的机器，通常是把化学能转化为机械能。（把电能转化为机器能的称谓电动机）有时它既适用于动力发生装置，也可指包括动力装置的整个机器，比如汽油发动机,航空发动机。发动机最早诞生在英国，所以，发动机的概念也源于英语，它的本义是指那种“产生动力的机械装置”。

发动机的结构

发动机组成的简述

机体是构成发动机的骨架，是发动机各机构和各系统的安装基础，其内、外安装着发动机的所有主要零件和附件，承受各种载荷。因此，机体必须要有足够的强度和刚度。机体组主要由气缸体、汽缸套、气缸盖和气缸垫等零件组成。

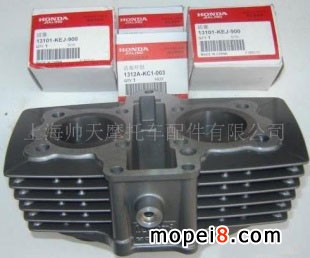

气缸体

水冷发动机的气缸体和上曲轴箱常铸成一体，称为气缸体——曲轴箱，也可称为气缸体。气缸体一般用灰铸铁铸成，气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。在气缸体内部铸有许多加强筋，冷却水套和润滑油道等。

气缸体应具有足够的强度和刚度，根据气缸体与油底壳安装平面的位置不同，通常把气缸体分为以下三种形式。

(1)一般式气缸体其特点是油底壳安装平面和曲轴旋转中心在同一高度。这种气缸体的优点是机体高度小，重量轻，结构紧凑，便于加工，曲轴拆装方便；但其缺点是刚度和强度较差

(2)龙门式气缸体其特点是油底壳安装平面低于曲轴的旋转中心。它的优点是强度和刚度都好，能承受较大的机械负荷；但其缺点是工艺性较差，结构笨重，加工较困难。

 (3)隧道式气缸体这种形式的气缸体曲轴的主轴承孔为整体式，采用滚 气缸

动轴承，主轴承孔较大，曲轴从气缸体后部装入。其优点是结构紧凑、刚度和强度好，但其缺点是加工精度要求高，工艺性较差，曲轴拆装不方便。

为了能够使气缸内表面在高温下正常工作，必须对气缸和气缸盖进行适当地冷却。冷却方法有两种，一种是水冷，另一种是风冷。水冷发动机的气缸周围和气缸盖中都加工有冷却水套，并且气缸体和气缸盖冷却水套相通，冷却水在水套内不断循环，带走部分热量，对气缸和气缸盖起冷却作用。

现代汽车上基本都采用水冷多缸发动机，对于多缸发动机，气缸的排列形式决定了发动机外型尺寸和结构特点，对发动机机体的刚度和强度也有影响，并关系到汽车的总体布置。按照气缸的排列方式不同，气缸体还可以分成单列式，V型和对置式三种。     (1)直列式

发动机的各个气缸排成一列，一般是垂直布置的。单列式气缸体结构简单，加工容易，但发动机长度和高度较大。一般六缸以下发动机多采用单列式。例如捷达轿车、富康轿车、红旗轿车所使用的发动机均采用这种直列式气缸体。有的汽车为了降低发动机的高度，把发动机倾斜一个角度。

 (2) V型

气缸排成两列，左右两列气缸中心线的夹角γ＜180°，称为V型发动机，V型发动机与直列发动机相比，缩短了机体长度和高度，增加了气缸体的刚度，减轻了发动机的重量，但加大了发动机的宽度，且形状较复杂，加工困难，一般用于8缸以上的发动机，6缸发动机也有采用这种形式的气缸体。

 (3)对置式

气缸排成两列，左右两列气缸在同一水平面上，即左右两列气缸中心线的夹角γ＝180°，称为对置式。它的特点是高度小，总体布置方便，有利于风冷。这种气缸应用较少。

气缸直接镗在气缸体上叫做整体式气缸，整体式气缸强度和刚度都好，能承受较大的载荷，这种气缸对材料要求高，成本高。如果将气缸制造成单独的圆筒形零件(即气缸套)，然后再装到气缸体内。这样，气缸套采用耐磨的优质材料制成，气缸体可用价格较低的一般材料制造，从而降低了制造成本。同时，气缸套可以从气缸体中取出，因而便于修理和更换，并可大大延长气缸体的使用寿命。气缸套有干式气缸套和湿式气缸套两种。

干式气缸套的特点是气缸套装入气缸体后，其外壁不直接与冷却水接触，而和气缸体的壁面直接接触，壁厚较薄，一般为1～3mm。它具有整体式气缸体的优点，强度和刚度都较好，但加工比较复杂，内、外表面都需要进行精加工，拆装不方便，散热不良。　　    湿式气缸套的特点是气缸套装入气缸体后，其外壁直接与冷却水接触，气缸套仅在上、下各有一圆环地带和气缸体接触，壁厚一般为5～9mm。它散热良好，冷却均匀，加工容易，通常只需要精加工内表面，而与水接触的外表面不需要加工，拆装方便，但缺点是强度、刚度都不如干式气缸套好，而且容易产生漏水现象。应该采取一些防漏措施。

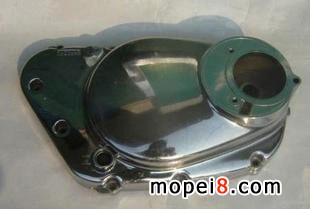

曲轴箱

气缸体下部用来安装曲轴的部位称为曲轴箱，曲轴箱分上曲轴箱和下曲轴箱。上曲轴箱与气缸体铸成一体，下曲轴箱用来贮存润滑油，并封闭上曲轴箱，故又称为油底壳。油底壳受力很小，一般采用薄钢板冲压而成，其形状取决于发动机的总体布置和机油的容量。油底壳内装有稳油挡板，以防止汽车颠动时油面波动过大。油底壳底部还装有放油螺塞，通常放油螺塞上装有永久磁铁，以吸附润滑油中的金属屑，减少发动机的磨损。在上下曲轴箱接合面之间装有衬垫，防止润滑油泄漏。

气缸盖

气缸盖安装在气缸体的上面，从上部密封气缸并构成燃烧室。它经常与高温高压燃气相接触，因此承受很大的热负荷和机械负荷。水冷发动机的气缸盖内部制有冷却水套，缸盖下端面的冷却水孔与缸体的冷却水孔相通。利用循环水来冷却燃烧室等高温部分。

缸盖上还装有进、排气门座，气门导管孔，用于安装进、排气门，还有进气通道和排气通道等。汽油机的气缸盖上加工有安装火花塞的孔，而柴油机的气缸盖上加工有安装喷油器的孔。顶置凸轮轴式发动机的气缸盖上还加工有凸轮轴轴承孔，用以安装凸轮轴。

气缸盖一般采用灰铸铁或合金铸铁铸成，铝合金的导热性好，有利于提高压缩比，所以近年来铝合金气缸盖被采用得越来越多。

气缸盖是燃烧室的组成部分，燃烧室的形状对发动机的工作影响很大，由于汽油机和柴油机的燃烧方式不同，其气缸盖上组成燃烧室的部分差别较大。汽油机的燃烧室主要在气缸盖上，而柴油机的燃烧室主要在活塞顶部的凹坑。这里只介绍汽油机的燃烧室，而柴油机的燃烧室放在柴油供给系里介绍。

气缸垫

气缸垫装在气缸盖和气缸体之间，其功用是保证气缸盖与气缸体接触面的密封，防止漏气，漏水和漏油。

气缸垫的材料要有一定的弹性，能补偿结合面的不平度，以确保密封，同时要有好的耐热性和耐压性，在高温高压下不烧损、不变形。目前应用较多的是铜皮——棉结构的气缸垫，由于铜皮——棉气缸垫翻边处有三层铜皮，压紧时较之石棉不易变形。有的发动机还采用在石棉中心用编织的纲丝网或有孔钢板为骨架，两面用石棉及橡胶粘结剂压成的气缸垫。

安装气缸垫时，首先要检查气缸垫的质量和完好程度，所有气缸垫上的孔要和气缸体上的孔对齐。其次要严格按照说明书上的要求上好气缸盖螺栓。拧紧气缸盖螺栓时，必须由中央对称地向四周扩展的顺序分2～3次进行，最后一次拧紧到规定的力矩。

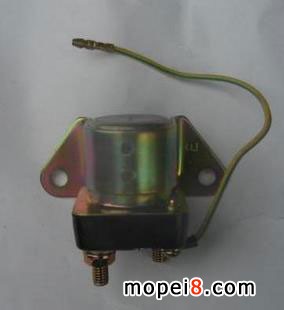

含义：

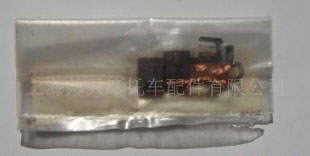

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

继电器的继电特性：
 继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。

  　 释放值xf与动作值xx的比值叫做反馈系数，即　Kf= xf /xx

 　 触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P0

继电器主要产品技术参数
1、额定工作电压

是指继电器正常工作时线圈所需要的电压，也就是控制电路的控制电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻

是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流

是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

4、释放电流

是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。

5、触点切换电压和电流

是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。

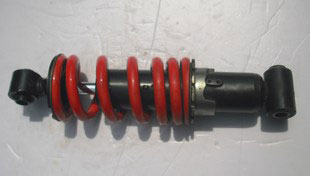

减震器(Absorber)定义：
减震器主要用来抑制弹簧吸震后反弹时的震荡及来自路面的冲击。在经过不平路面时，虽然吸震弹簧可以过滤路面的震动，但弹簧自身还会有往复运动，而减震器就是用来抑制这种弹簧跳跃的。减震器太软，车身就会上下跳跃，减震器太硬就会带来太大的阻力，妨碍弹簧正常工作。在关于悬挂系统的改装过程中，硬的减震器要与硬的弹簧相搭配，而弹簧的硬度又与车重息息相关，因此较重的车一般采用较硬的减震器。与引震曲轴相接的装置，用来抗衡曲轴的扭转震动(即曲轴受汽缸点火的冲击力而扭动的现象)。


减震器的结构
减震器的结构是带有活塞的活塞杆插入筒内，在筒中充满油。活塞上有节流孔，使得被活塞分隔出来的两部分空间中的油可以互相补充。阻尼就是在具有粘性的油通过节流孔时产生的，节流孔越小，阻尼力越大，油的黏度越大，阻尼力越大。如果节流孔大小不变，当减震器工作速度快时，阻尼过大会影响对冲击的吸收。因此，在节流孔的出口处设置一个圆盘状的板簧阀门，当压力变大时，阀门被顶开，节流孔开度变大，阻尼变小。由于活塞是双向运动的，所以在活塞的两侧都装有板簧阀门，分别叫做压缩阀和伸张阀。

减震器按其结构可分为双筒式和单筒式。双筒式是指减震器有内外两个筒，活塞在内筒中运动，由于活塞杆的进入与抽出，内筒中油的体积随之增大与收缩，因此要通过与外筒进行交换来维持内筒中油的平衡。所以双筒减震器中要有四个阀，即除了上面提到的活塞上的两个节流阀外，还有装在内外筒之间的完成交换作用的流通阀和补偿阀。　　与双筒式相比，单筒式减震器结构简单，减少了一套阀门系统。它在缸筒的下部装有一个浮动活塞，(所谓浮动即指没有活塞杆控制其运动)，在浮动活塞的下面形成一个密闭的气室，充有高压氮气。上面提到的由于活塞杆进出油液而造成的液面高度变化就通过浮动活塞的浮动来自动适应之。除了上面所述两种减震器外，还有阻力可调式减震器。它可通过外部操作来改变节流孔的大小。最近的汽车将电子控制式减震器作为标准装备，通过传感器检测行驶状态，由计算机计算出最佳阻尼力，使减震器上的阻尼力调整机构自动工作。
