1、红线：接电瓶正极。（踏板车接稳压器的正极）
2、黑线：接电瓶负极或者搭铁。（有两条黑线的一条接负极，一条搭铁）
3、黄线：共有2根，分别接左右转向灯。
4、白线：共有2条，接喇叭用的。
5、绿线：天线，拉直悬空即可（不能碰铁）。天线是接收信号用的，受到碰撞或响声振动后而启动报警。
6、橙线：接电门锁的正极输出（就是钥匙打开有电、钥匙关了没有电的那根线上），或闪光器的那条黑色线；也可以接刹车开关的正极。（橙线是防盗主机的正极电输出线，接错只是仪表上面没有显示，反过来接就行了）
7、蓝线：这条线最复杂了，是遥控启动线，接继电器启动线（黄红线）。
复杂1：有些挂档的车子在档位上也能遥控启动，停车时必须挂回空档，但如有离合以及空档开关保护的就没事，不用理睬。
复杂2：踏板车停车时尽量支大撑停车，虽然没有档位但是启动时由于电风门的作用，可能会带动后轮转动，如误操作不安全。
复杂3：有的车启动控制的是负极，这样就要安装继电器来转换了，因为防盗器输出的启动是正极的。（详见蓝线说明）
8、粉红：上熄火线。交流点火的车<断开>点火器的黑白熄火线接上（接电门锁方向这头）。
9、灰线：下熄火线。交流点火的车<断开>点火器的黑白熄火线接上（接点火器方向这输出）即在点火器傍断开车熄火（黑/白）线，一头（近点火器）接灰线，一头（靠电门方向）接粉红色线。这样可实现遥控熄火。
注意1：如果不需要遥控启动只要遥控熄火，那么只要将灰线并接点火器的黑白熄火线上即可。
注意2：对于直流点火断电熄火的车，是不用熄火线的，接遥控熄火线的地方是接在发动机出来的蓝白信号线，即触发线，只要把灰线并接到触发线就能实现遥控熄火。切记，不能接到点火器输出到高压包的黑红线上。（详见粉红线和灰线说明）
一般防盗器都有（红、黑、黄2、白2、绿、橙、蓝、粉红、灰）共11条基本线，如还有其它线请另看防盗器说明书。以上根据网上收集及朋友讲解整理所得。感谢他们的无私奉献！
一般摩托车防盗报警器详细接线图，请参考：
http://www.mopei8.com/photo/jishu/1/35.html
防盗报警器的“灰色”线：
“直流点火”车的熄火方法是直接断电锁达到熄火的，没有黑白熄火线，那怎样遥控熄火呢？我们要知道，防盗报警的强行熄火是靠其灰线将点火器的黑白线通过防盗报警器接地来实现的。这样，我们可以把灰线并接在点火器的触发输入线上就可以实现遥控熄火了。注意别接错，如接到点火器输出的高压包线上，虽然可以熄火，但会烧坏保险，严重时可能会损坏点火器。高压点火线圈的输入或输出线都不能接灰色线使用。灰线接触发线熄火的原理是，使磁电机出来的脉冲信号直接接地，导致点火器得不到信号而实现熄火。
防盗报警器的“粉红色”线：
粉红色线是在防盗器主机内通过开关与灰线连接的线。是熄火输入，即 电门锁的黑白线输入到防盗器主机。在防盗器解锁的状态下，粉红线和灰线是接通的；在防盗器上锁的情况下粉红线和灰线是断开的；当按下遥控器的解锁键时，灰线搭铁摩托车熄火；当按下遥控器的遥控启动键时，粉红线和灰线断开，灰线没有搭铁，同时防盗器蓝线输出正+12V电。
如何判断摩托车是否搭铁启动（负启动）：
方法：找跟线，一头连启动继电器启动线，一头搭铁，如果车有反应就说明是搭铁启动的，如果车没反应则是火线启动。如果是火线启动的话可直接把蓝线接上，如果是搭铁启动要加装继电器。

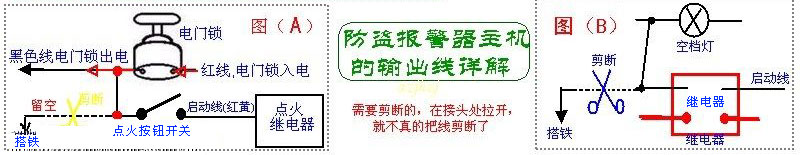

摩托车“负启动”起动启动线改为“正启动”的方法：看下图（A）、断开点火按钮开关上的负启动输入线（在插头处断开），引一条电门锁的出电线（红色为入电线）接上，另一头空着。
把摩托车改成只有在空档状态下才能启动的接法：看下图（B）、把车断电器绿黄线（不同车有所不同）断开接到空档灯控制线上。车断电器有4条线，2条大线和2条细线，1条细线是启动线，另一条就是绿黄线了，这条线是接地搭铁的。有的车接到刹车制 ，或接到离合制，这样在刹车或抓上离合，才能启动摩托车。把绿黄线并接在空档灯控制线上，只有在空档灯亮接通情况下才能着车。
直流点火“负启动”的摩托车，不用改成“正启动”也可以用到防盗报警的全部功能。“负启动”车启动继电器线圈两脚在电门锁打开状态，没按下点火按钮时也有约负-12V的电压 ，而防盗报警器输出的蓝色启动线是正+12V电 ，但可以启动摩托车。望知道这原理的朋友细说一下。
