钱江黄龙600摩托车油路渗漏的检修

放大字体  缩小字体 www.mopei8.com  2015-04-20  摩托车配件


故障拆解分析

黄龙600油路系统渗漏,主要出现在五个位置:

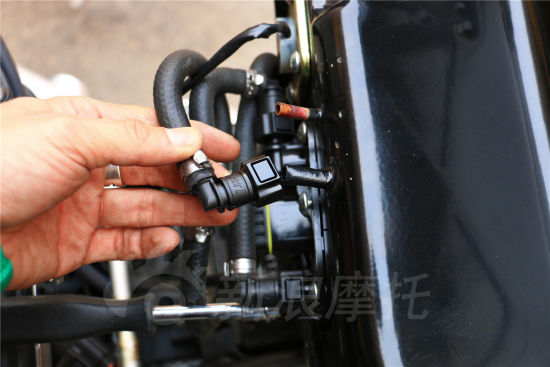

1.油管和管路结合处,
2.汽油泵密封垫,
3.固定螺丝位,
4.节流阀塑料组件,
5.油位传感器密封垫。

黄龙600摩托车油路汽油渗漏

黄龙600摩托车油路汽油渗漏

黄龙600摩托车油路汽油渗漏

黄龙600摩托车油路汽油渗漏

黄龙600摩托车油路汽油渗漏

经过拆解和分析,大培子发现了导致黄龙油路汽油渗漏,归其原因表现在五个地方:

1.油管以及结合、固定组件质量有待加强、耐久度欠佳(相对本身引擎的高温)。

在对黄龙600用户走访和实车检查后,发现大部分黄龙600的油管及组件出现不同程度上的老化情况,以及管路连接塑料组件和一次性卡箍较容易出现问题,产生汽油渗漏。橡胶件、塑料件和固定卡箍品质或设计,可能存有缺陷或质量问题,但是大培子个人认为“祸根”是:高温!

2.油箱汽油泵固定方式存在设计缺陷。

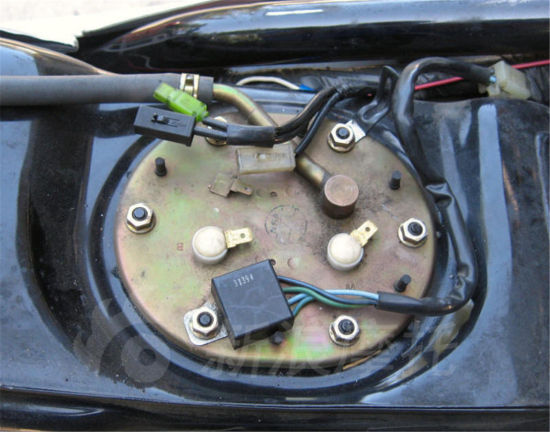

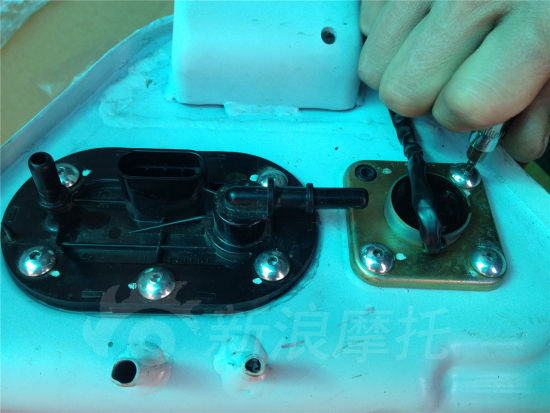

钱江黄龙600摩托车油箱汽油泵固定方式

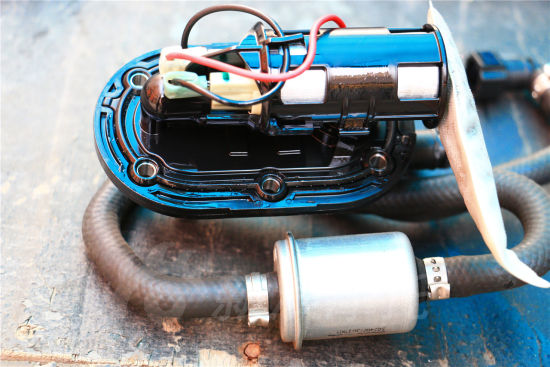

黄龙600汽油泵采用螺丝旋入方式固定,有六个螺丝固定位,这无疑增加了汽油渗漏的可能性,同时对密封件设计、品质以及装配更要求更高。

3.油箱汽油泵固定密封,存在设计缺陷。

黄龙600汽油泵密封垫是一体式的设计,这种设计对材料、配件制造精度和装配也有很高的要求。

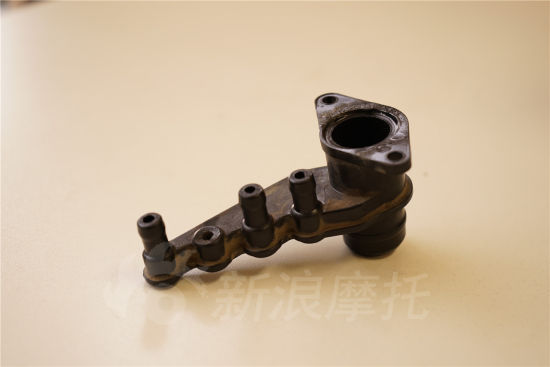

4.节流阀塑料组件质量存在问题(位于引擎缸头盖正上方),抗高温性和韧性不足。由于黄龙引擎工作温度较高,致使节流阀塑料组件因过热融化、变形、易损,导致密封不严而漏油。(可明显看到接口处有因热融化、变形的迹象)。此接口与怠速马达相连接,部分黄龙600怠速马达易损,应该也与“热量”有着一定的关联。(此重要配件网络售价仅仅15元)

备注:黄龙引擎工作温度很高,油路所有组件都位于引擎的正上方,如果对黄龙600引擎顶部进行防火、隔热层处理,会不会更稳妥呢?又涉及到了黄龙高热度的问题,如果加大水箱容量、改善水箱散热结构、加快冷却液流速,会不会缓解黄龙的高热问题呢?

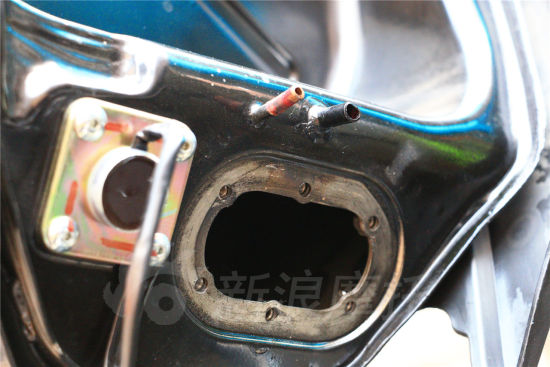

5.油位传感器(也就是俗说的:油浮子)与油箱结合处设计存在制造误差。

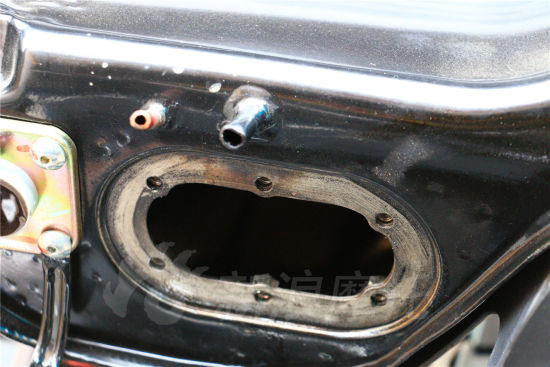

摩托车油箱缺陷

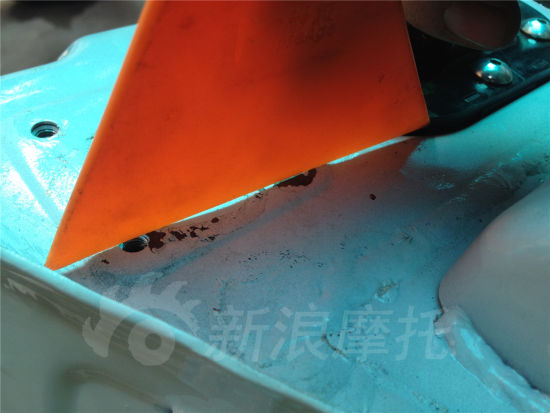

油箱本身制造精度欠缺,油箱与油泵和油位传感器的接触面不平,最大间隙达1mm。

采用以下方案是否可以解决或缓解黄龙600油路渗漏问题

1.改进油管连接设计及油管品质(耐高温及耐久度)。

2.改变汽油泵固定方式,采用螺母固定式,减少渗漏几率。

黄龙600油路渗漏问题的维修

3.修改汽油泵和油位传感器的密封垫设计,加大密封垫与油箱接触面积。一般维修站处理黄龙600渗油,采用密封胶止堵的方法,并不能将黄龙600渗油情况永久、彻底根治。

4.用防火、隔热材料加置在缸头上部,用以缓解引擎高温对管路、部件的“袭扰”,其实导致黄龙600油管路渗漏的最大原因是“高温”,黄龙引擎的高热量导致橡胶件、塑料件老化和早损。

大培子试验了一种(临时)解决方案,已经对5辆黄龙进行了处理,实际效果不错。这样做也是在印证以上油箱渗漏的分析。

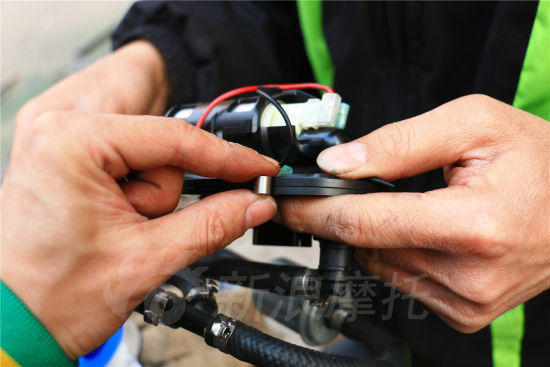

1.将汽油泵的六颗固定螺丝用生料带按顺时针方向缠绕后再用与汽油泵固定,这样可以解决螺丝孔位渗油的问题。

2.降低汽油泵密封圈的固定垫片的厚度和六个金属固定套的高度,俩者磨除的厚度务必一致。这样的话,减少密封圈的固定垫片和六个金属固定套的厚度,以加大橡胶密封圈与油箱的密封接触面,可以解决黄龙600汽油泵边缘渗漏的问题。

黄龙600油路渗漏问题的维修

黄龙600油路渗漏问题的维修

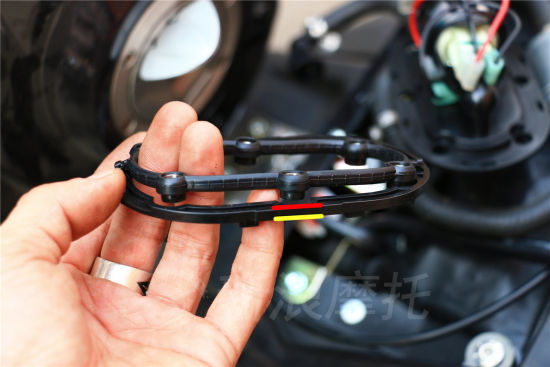

注意事项:A务必打磨示意图的红色标示面,切勿打磨黄色标示面。B务必保证打磨后的密封固定垫片表面的平滑性和平整性。C密封圈的固定垫片和六个金属固定套的磨除厚度不宜超过0.5mm。D建议您到专业摩托车维修店做以上处理,如果有渗漏的情况,或者也您觉得此方法可行的话。(不建议用户自行做以上处理)

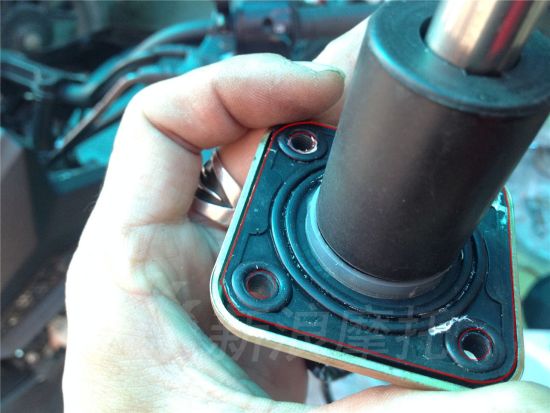

3.油箱与油位传感器结合面不平整,用耐腐蚀薄片(如塑料薄垫板)按油位传感器密封垫形状剪下,垫于橡胶密封垫下面,加大橡胶密封垫与油箱接触面积,减少渗漏几率。

黄龙600油路渗漏问题的维修

建议:最好的方法是等待钱江厂家对此问题验证后,根据实际情况而做出的官方解决方案。
