摩托车组合仪表的维修与保养

放大字体  缩小字体 www.mopei8.com  2013-03-31  摩托车配件
核心提示:近年来,随着摩托车整车装备的不断完善和更新,摩托车仪表也随之由单一的车速里程表发展为多功能豪华型的组合仪表。组合仪表由车速里程表、发动机转速表、燃油表、单计里程、机油报警、车速报警、挡位显示、电流(压)表等按需要组合而成。

下表是几种常见车型的仪表组合方式。从实际需要看,车速里程、转速和燃油指示三项功能是最基本的。仪表的功能越多,驾驶者越能随时掌握车辆的各项工作参数,通过调整使车辆工作在最佳状态。但从另一个角度讲,仪表功能越多,发生故障的可能性也相应增大。及时排除仪表的故障,使仪表正确显示车辆的各项参数,这对驾驶者来说有着十分重要的意义。现就摩托车组合仪表的几种常见故障予以分析,并介绍在业余条件下的维修方法,供广大摩托车爱好者参考。

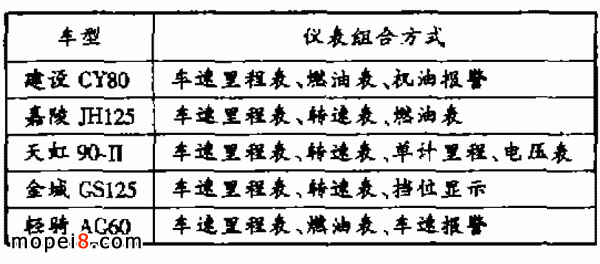

常见摩托车仪表组合方式

现象一:车速表或转速表指针左右摆动,有时摆动范围很大。

这种现象,多数由软轴不良所造成,或因软轴的钢心与套管摩擦阻力增大所致。对此,可旋下软轴仪表端部螺母,向软轴套内加少许润滑油后再装上。注意一般情况下,不要将软轴的圆形螺母拧到底,以免软轴的方隼在仪表接头的方孔内顶死,造成指针摆动加剧甚至指针不动。经这样处理后,若指针摆动现象不能消除或明显改善,可更换软轴进行调试。若仍无效,则可判定为仪表内部可动部分失常,应更换同型号仪表或送专业部门修理。附带说明,在低速情况下,指针有轻微抖动,一般不超过 ±1km/h (转速表为 ±100r/min )时属正常现象。

现象二:更换新仪表后,车速、里程或转速指示不准。

这种情况通常是换上的新仪表参数不对。仪表的传动比必须符合车型的要求。车速里程表常用的传动比有 1∶1000 和 1∶1400 两种,机械式转速表有 1∶4 、 1∶5 或 1∶6.67 三种。仪表在每一刻度值都规定有对应的允许误差范围,其工作时未超出这个范围就可认为是准确的。下表是我国汽车摩托车仪表行业标准中车速表的基本误差范围(转速表基本误差规定为不超过上限值的 ±3% )。

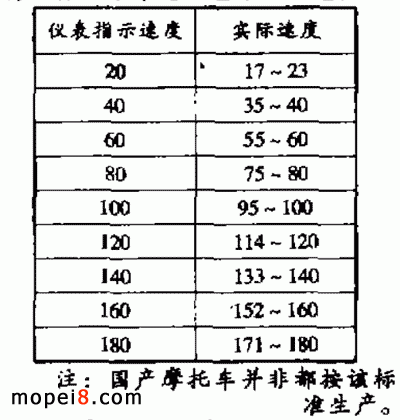

中国汽车摩托车仪表行业标准中车速表的基本误差范围

现象三:燃油表不指示。

燃油表与安装在油箱上的传感器配合才能正常工作,当燃油表不指示或虽指示但严重失准时,按先易后难的原则,首先应检查传感器是否工作正常。方法如下:将传感器的插头(座)从整车线束的插座(头)上拔下,用万用表 R×1 或 R×10 电阻挡测传感器两引线间的电阻值,一般应有十几或几十欧的电阻(具体阻值由油箱油面高度决定),再设法(注入或排放燃油)改变油箱油面高度,该阻值应随之改变,一般在 4 ~ 105Ω 范围内为正常(此项检查要注意禁火)。若测量结果为断路或短路,或油面变化时阻值不变,则可拆下传感器(安装在油箱底面和侧面的要先排空油箱),检查焊点是否脱焊,浮筒及连杆是否转动自如,还可撬开电阻片护罩,检查电阻片上电阻线是否断开或紊乱,以及动触头与电阻片接触是否良好并滑动自如,针对发现的情况予以修复和调整。修复和调整后再测电阻值,若恢复正常即可装回使用。检查中若发现电阻片损坏或变形严重,则需更换同型传感器。

油表不工作的另一种常见原因是表头内焊点脱焊或焊点附近漆包线霉断,可拆下检查并修复。处理过程中要注意原接线位置不要搞错,不要将油表表头从表盘上拆下和拔下指针,否则在业余条件下很难重新校准。

现象四:仪表工作时发生异常声响。

这种现象常发生在转速表上,尤其是高转速时更严重。其主要原因是仪表接头内的含油轴承缺油。遇有这种情况,可将仪表从车上拆下,拧下软轴,表底向上放置,在接头内的转轴四周缝隙中加入适量机油(注意不要误加在方孔内),静置 10min 后装回即可。

摩托车仪表的结构比较精密、紧凑、损坏严重时,业余条件下很难修复和校准。因此,要注意日常对仪表的保养。保养仪表主要有以下内容:

( 1 )软轴与仪表接头部位的检查与调整。

( 2 )仪表软轴及软轴套管加适量润滑油。

( 3 )检查仪表面罩、底盖及燃油表接线螺钉是否松动。

( 4 )灯系电路检查,更换损坏灯泡。

( 5 )检查仪表底盖或中套上通气孔是否堵塞,防尘盖是否脱落等。

来源:摩托车杂志  作者:黄道修
