1. 磁电机飞轮转子的性能差,输出功率低。
2. 磁电机照明线圈工艺性差或原材料绝缘性能低,造成线圈局部漏电或匝间短路。
3. 自动调压整流器内部元件性能不稳定,甚至损坏,致使部分电流旁路搭铁,电能大量消耗在线圈内阻及调压整流器内。
下面以 JS50Q-4 、 JS50Q-4A 、 JS50Q-4E 三种车型的检测数据为依据,找出故障原因及相应的解决方法。
1. 检测数据被测车型 JS50Q-4 型摩托车 5 辆,已行驶里程 8000 ~ 19620km ; JS50Q-4A 型摩托车2 辆, JS50Q-4E 型摩托车 3 辆,已行驶里程 3000 ~ 16000km 。照明线圈输出电压测量值见表 2-13 所示,经调压器调压后输出电压见表 2-14 所示,经线路、插头、开关等损耗至前照灯黄线、棕黄线电压见表 2-15 所示。
2. 根据检测数据分析故障原因
( 1 ) JS50Q-4 型摩托车发电机功率充足,可能是调节器有故障。
( 2 ) JS50Q-4A ( 4E )型摩托车发电机功率不足,调节器性能不好。
3. 解决办法

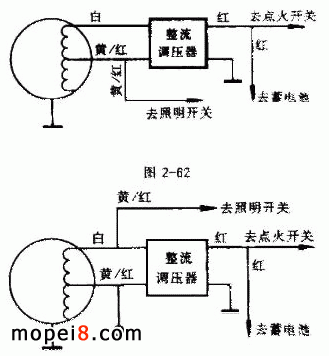

( 1 ) JS50Q-4 是调节器故障,解决方法是选择性能优良、匹配适宜的自动调压器。改接线路,方法如下:将通往照明开关的黄 / 红线活插头拔下,然后在磁电机输出到自动调压器白线间接一导线,与通往照明开关的黄 / 红线相接,改接前后线路简图如图 2-62 、图 2-63 所示。改接后,前照灯使用的电源是来自充电线圈的经稳压(未经整流)后的交流电。
白天行车不用前照灯,蓄电池充电不受任何影响。夜间行车,由于前照灯的分流作用,蓄电池充电电流减弱。但考虑到夜间行车较白天要少,且很少使用电喇叭,蓄电池用电较少。经实践证明,改接后的 5 辆车未发生过蓄电池亏电现象,且在发动机中速时 3000r/min ),打开前照灯,由灯泡安装座黄线、深黄线测得的电压为 6.2 ~ 6.7V 。高速 5000r/min 时,电压为 7.3 ~ 7.8V ,满足使用要求且不会烧坏灯泡。
( 2 ) JS50Q-4A ( 4E )为发电机功率不足,解决的方法是在通往自动调压器的黄 / 红线上加一个开关,白天接通(充电电流不会加大),夜间断开(即与调压器断开),照明电压不经稳压,电压能满足使用要求,也不会烧坏灯泡。缺点是灯光亮度随转速高低变化明显,同时还可按上面 JS50Q-4 的解决方法来改装。经实践检验,按( 1 )改制的 2 辆车,按( 2 )改制的 3 辆车,前照灯都能满足夜间行车要求,但第( 2 )项的改装效果优于第( 1 )项的改装效果。
