五羊WY125型摩托车消声器的修复

放大字体  缩小字体 www.mopei8.com  2012-06-01  摩托车配件
核心提示:五羊 WY125 型摩托车采用四冲程发动机,由于四冲程发动机工作过程中燃用的是纯汽油,排出的废气中没有机油,排气管中也就没有机油沉积。

发动机工作时,排气管温度较高,停车后(或发动机开始启动时的几分钟),由于排气管内外温差较大,空气中的水蒸气便在排气管内壁凝结。一方面,凝结的水会使消声器中的隔板生锈腐蚀;另一方面,这些水将与发动机工作时排放出的废气中的氧化硫、二氧化碳等混合,形成一定量的酸性物质,这样更加速了消声器中隔板和消声管的腐蚀损坏。

WY125 型摩托车使用一年半左右,消声器就开始损坏,排气声大大超过排放标准。若要更换一只新消声器,价格太高( 300 元左右),不经济。我对五羊 WY125 型摩托车排气消声器的结构进行研究后,自己动手进行了修理。修理后的排气管消声器噪声降低,性能恢复如初。具体做法如下。

1. 首先要确定排气消声器中的消声管是否损坏,如果损坏了就需将消声器内的残余物取出。将消声器尾部盖子拆下,用锯片从图 1-195 缺图,如哪位摩友可提供,请发到摩配吧客服QQ邮箱:1269628491 为方便更多摩友,请不吝赐教,在此感恩摩托车杂志,感恩各位摩友!)虚线的地方锯开,将挡板扳开,把消声器内的残余物取出。

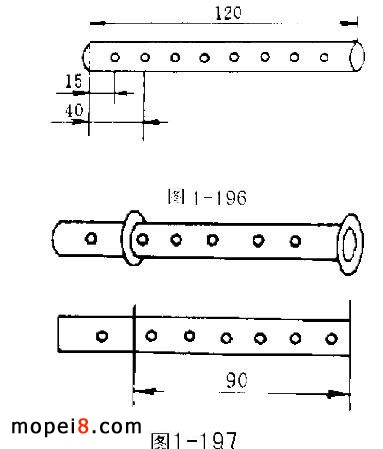

2. 制作一根内径 Φ22mm 、外径 Φ24mm 、长 120mm 的消声管,将管子一端封住,在管子上钻 Φ10mm 的孔(如图 1-196 所示)。钻孔时要注意,靠封端处第一孔中心与端头距离为 15mm ,第二孔中心与端头的距离为 40mm ,在第一孔、第二孔中心沿圆周均匀地分别再钻三个孔(如图 1-197 所示)。后面的钻孔位置不作要求但孔径应全部为 Φ10mm 。


摩托车消声器的修复

3. 制作隔板。制作两片外径为 Φ39.5mm 、内径为 Φ24mm 、厚 1.1 ~ 1.2mm 的隔板。

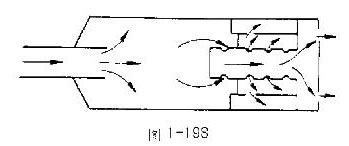

4. 安装。按图 1-197 所示将消声管和隔板焊好,从消声器尾部将消声管装入(消声管封死的一端朝里),然后将消声管尾端隔板边缘与消声器焊接在一起。焊接的时候要注意,因消声器壁薄,只能用火焊焊接,以避免将消声器壁焊通。最后将用锯片锯开的挡板复位焊好,装上尾部后盖,后盖正好挡住挡板的焊接点。制作好的消声器气流走向如图 1-198 所示,发动机排出的高温高压气体先在消声器大空间中扩容,然后从消声管端部孔进入消声管,又通过管上的孔再次扩容,压力降低,最后排出消声器,有效地降低了排气噪声。

WY125型摩托车消声器的修复

来源:摩托车杂志
