为了缓和与衰减摩托车在行驶过程中因道路凹凸不平受到的冲击和震动,保证行车的平顺性与舒适性,有利于提高摩托车的使用寿命和操纵的稳定性,摩托车上均设置有减震器装置。本文拟对常见的减震器结构类型、工作原理,以及减震器油的技术要求和如何调配、更换等进行探讨,供广大摩托车用户和车迷朋友们参考。
一、减震器的分类
减震器有许多种类,摩托车中绝大多数采用筒式减震器,只有极少数采用钢板弹簧结构。筒式减震器的型式和品种很多,大体上有以下几种类型:
1、根据安装位置分,有前减震器和后减震器;
2、按结构形式分,有(a)伸缩管式前*液力减震器(这是目前摩托车中使用最多的前减震器);(b)摇臂式减震器;(c)摇臂杠杆垂直式中心减震器;(d)摇臂杠杆倾斜式中心减震器。
3、按油缸工作位置分,有(a)倒置式减震器(即油缸位置在上方,活塞杆在下方);(b)正置式减震器(油缸位置在下方,活塞杆在上方)。
4、按工作介质分,有(a)弹簧式减震器;(b)弹簧—空气阻尼式减震器(因空气的阻尼力有限,减震效果也不太理想,一般只用于速度不高的轻便摩托车作后减震器);(c)液力阻尼式减震器;(d)油—气组合式前*减震器。(e)充氮气液压减震器。
5、按衰减力方向分,有(a)单向作用减震器;(b)双向作用减震器。
6、按负载调节式分,有(a)弹簧初始压力调节式;(b)气簧式;(c)安装角度调节式。
世界各国摩托车厂家在相互竞争中,对摩托车的前悬挂装置和后悬挂装置的设计,投入较大且十分考究,采用了更为新颖的变直径和变节距的弹性元件,如油压阻尼器、油—气调节装置、负载调节装置、摇臂杠杆式中心减震装置等先进结构。这些新技术的普及,能迅速衰减因车速、负载及多种路况变化所带来的冲击和震动,将振抗自动地调节到最佳的技术状态,极大地改善了摩托车的减震性能,不同程度地提高了摩托车乘骑的适应性、舒适性、平稳性和安全性。
二、液压阻尼减震器的工作原理
液压式减震器是目前摩托车使用最为普遍的减震器,现简要介绍其工作原理。

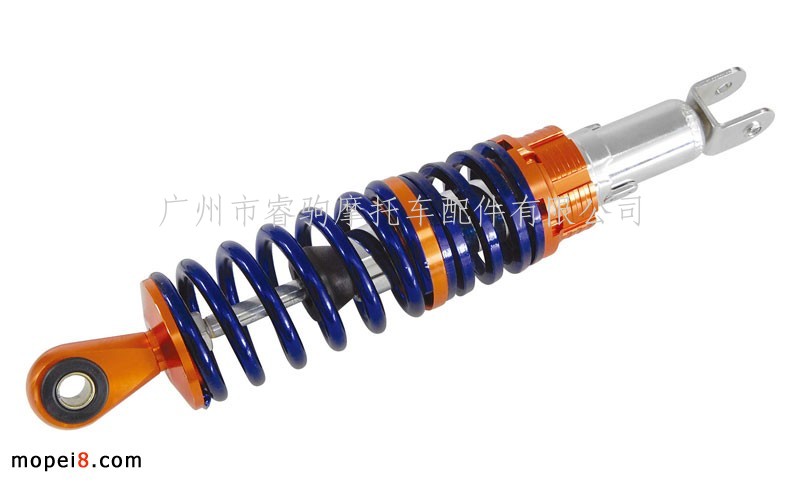

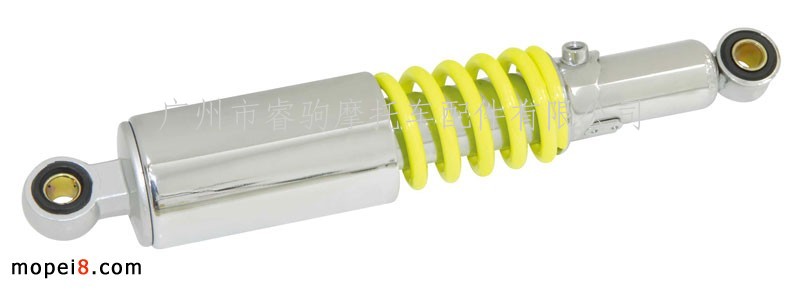

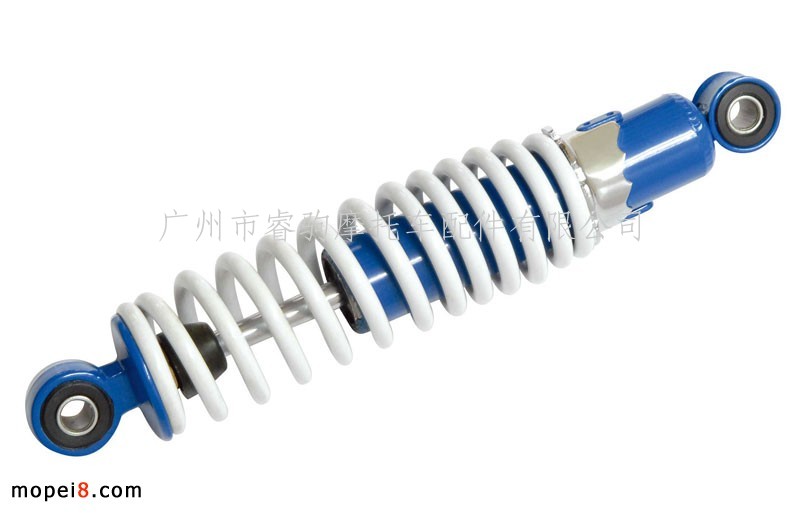

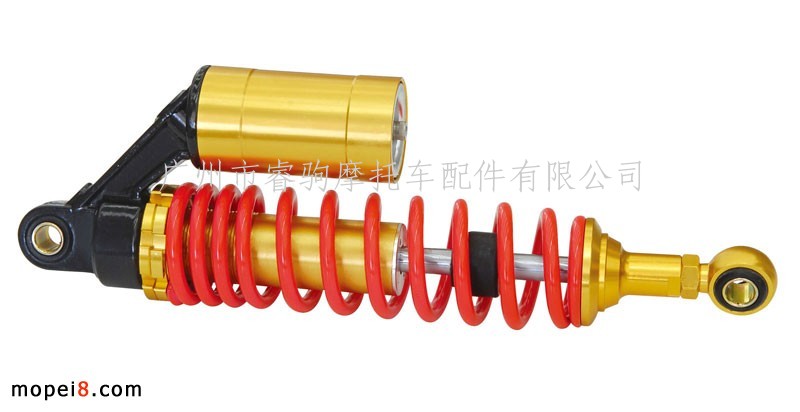

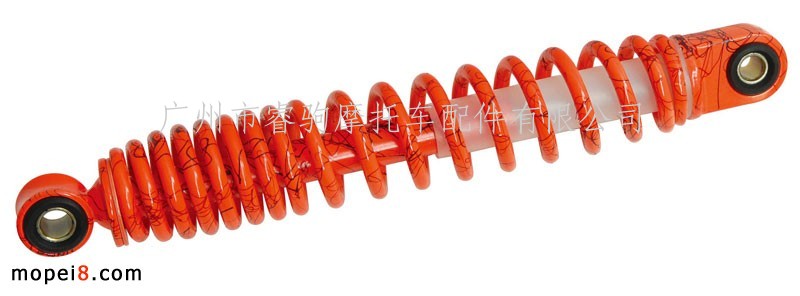

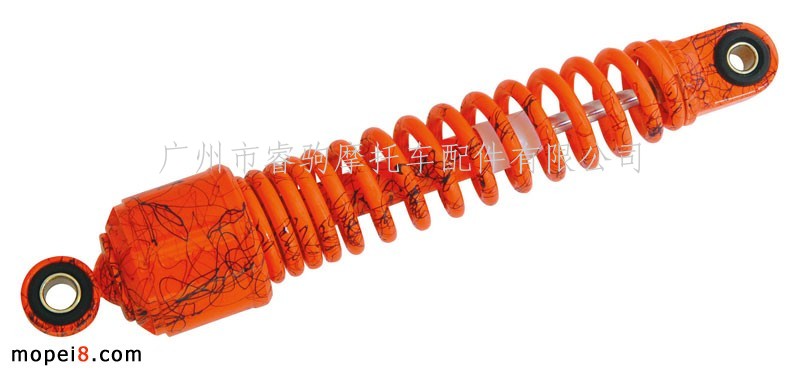

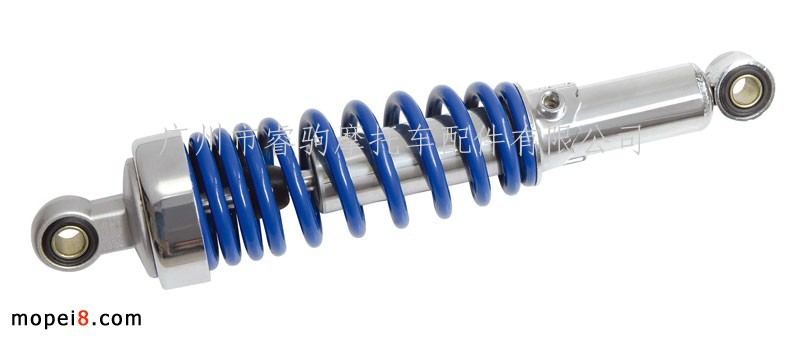

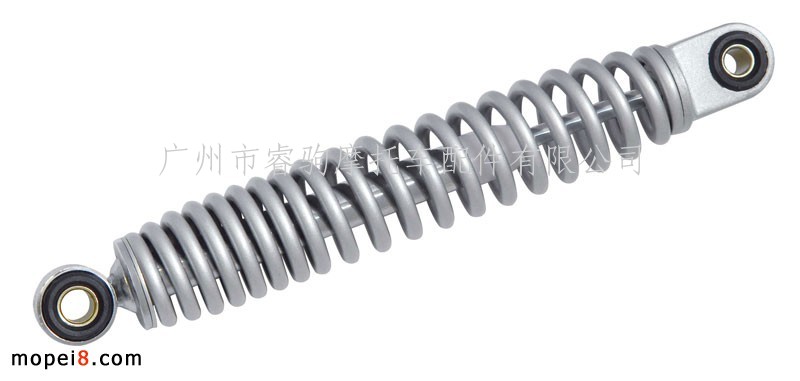

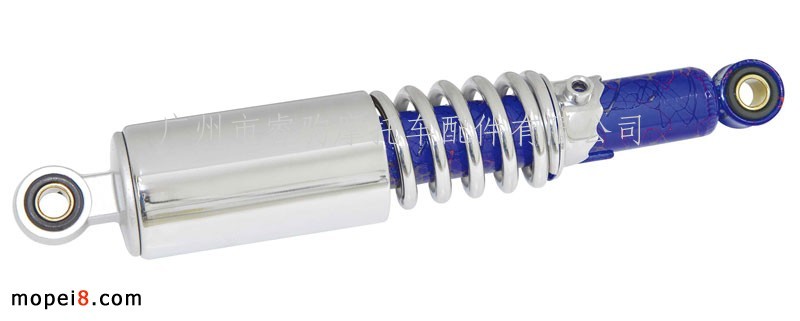

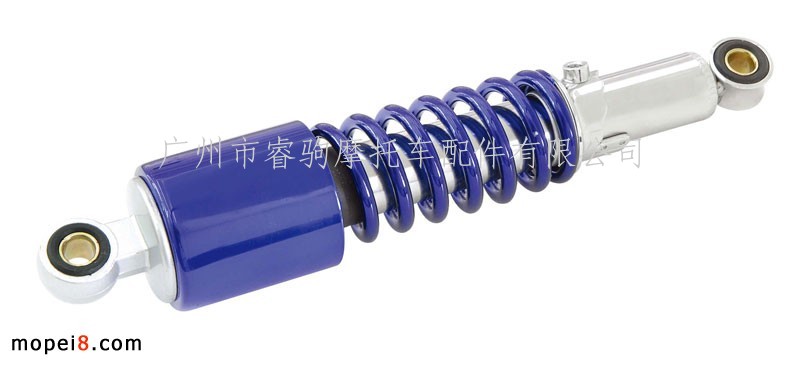

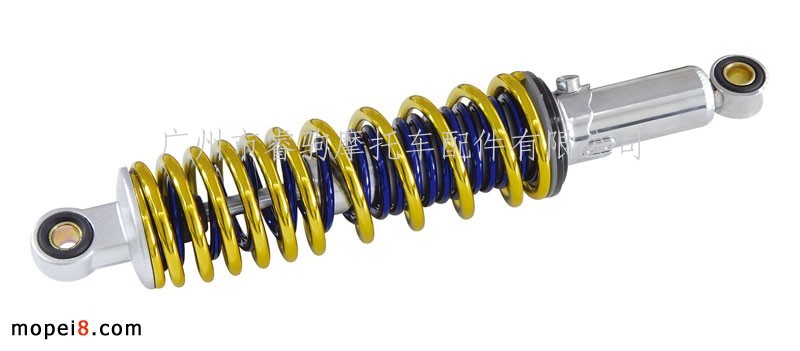

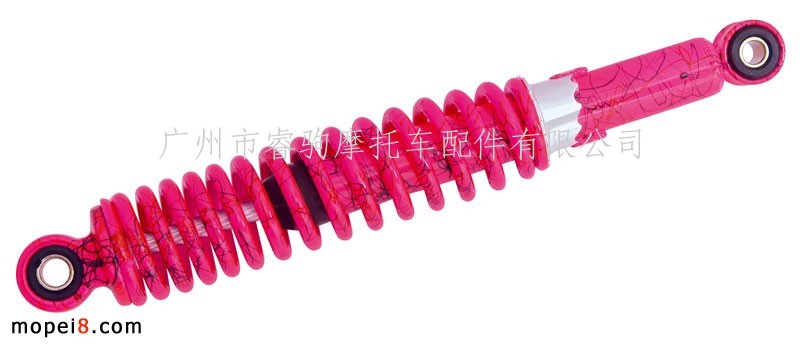

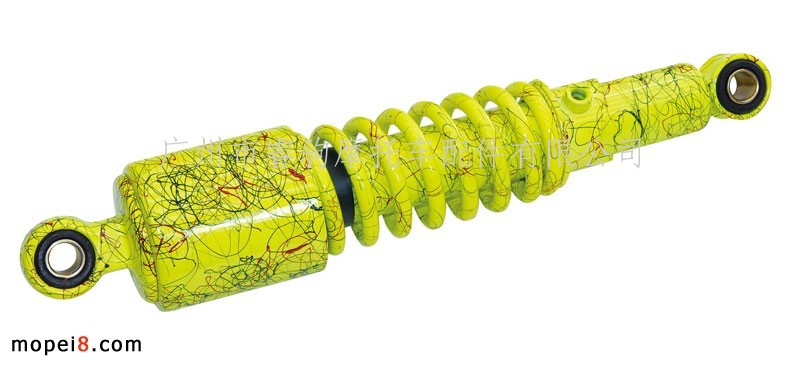

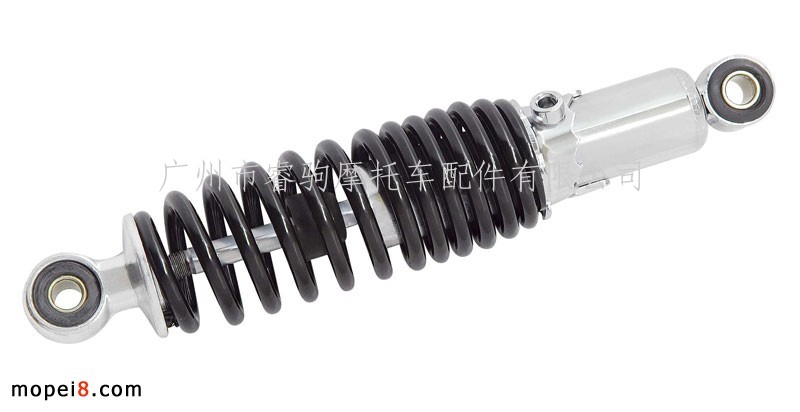

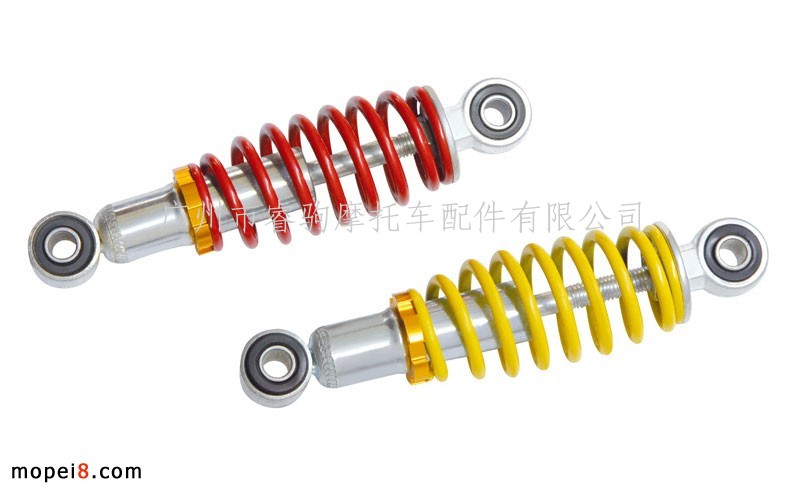

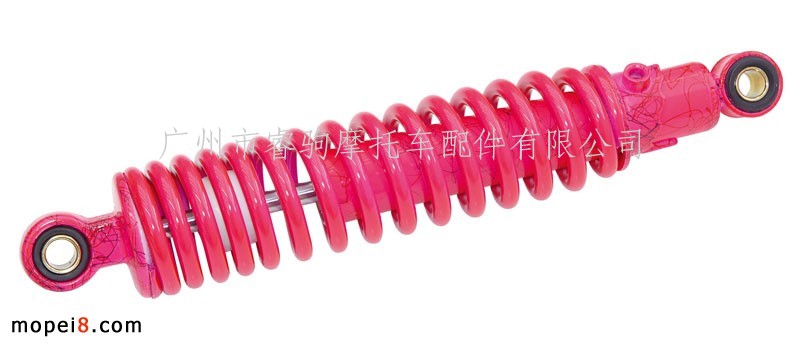

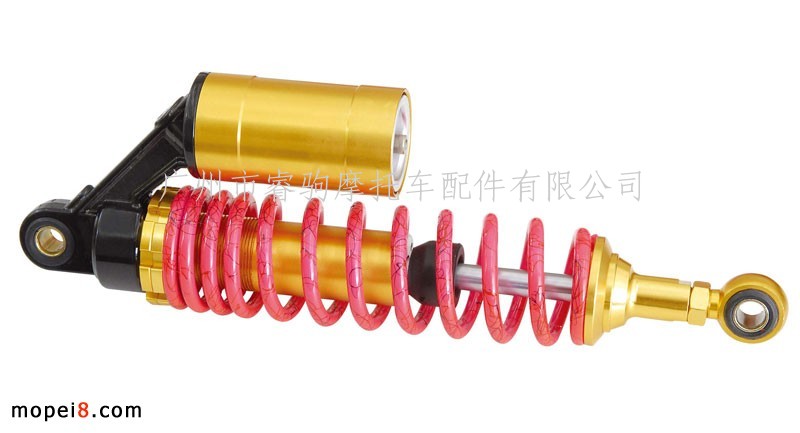

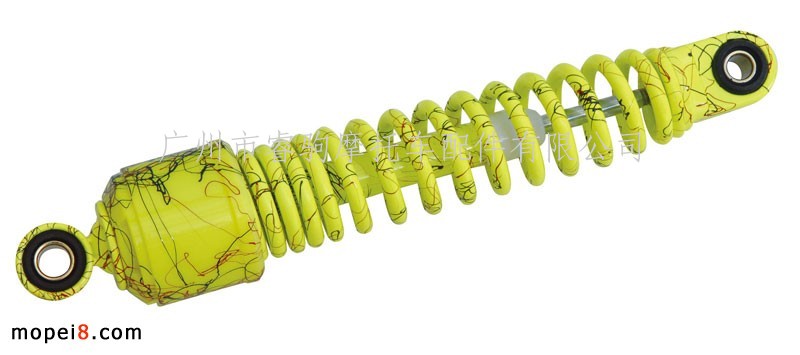

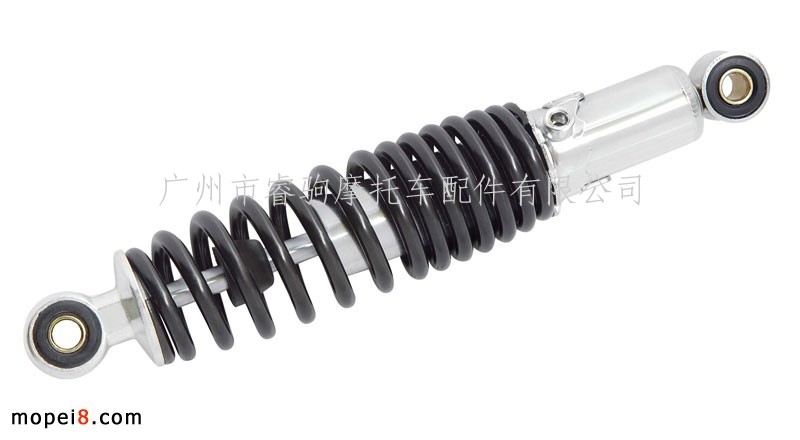

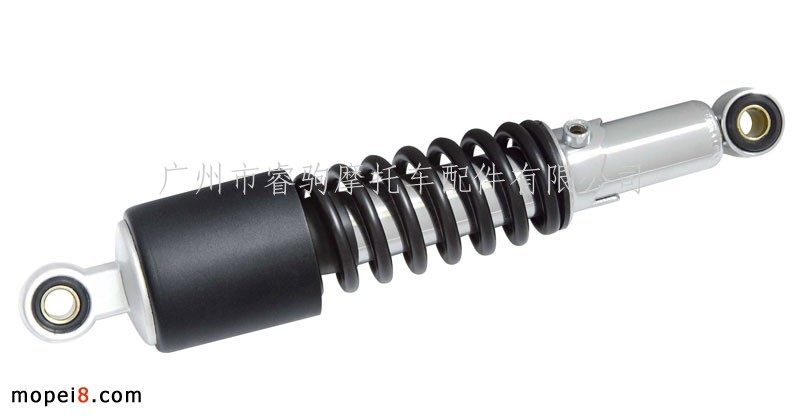

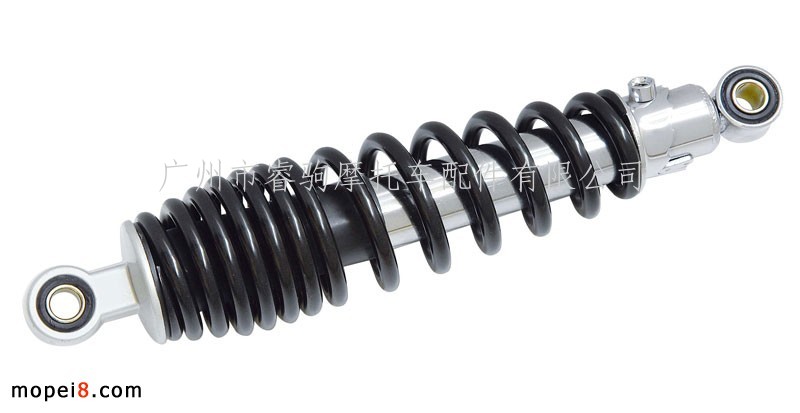

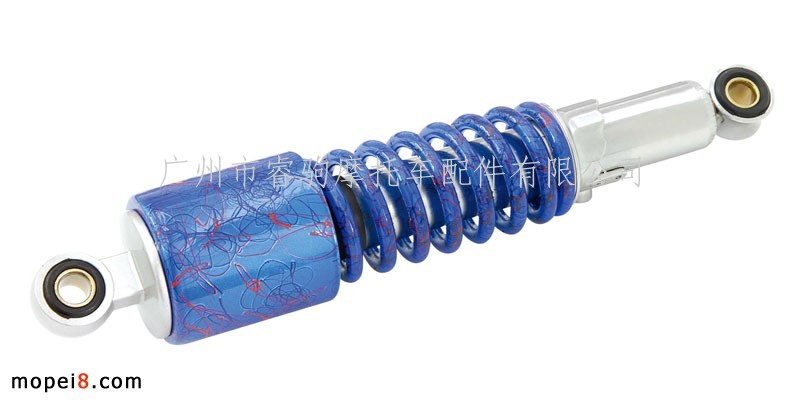

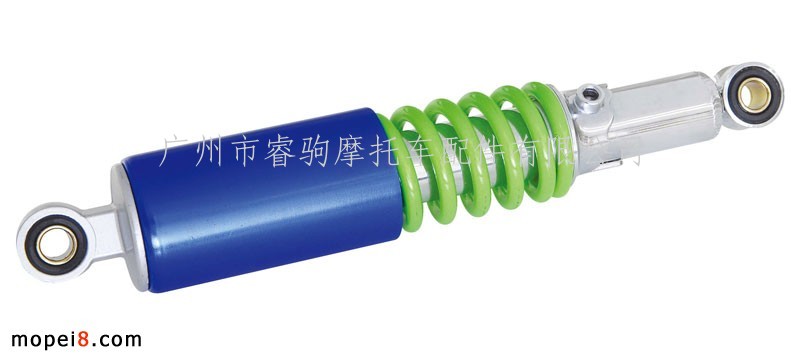

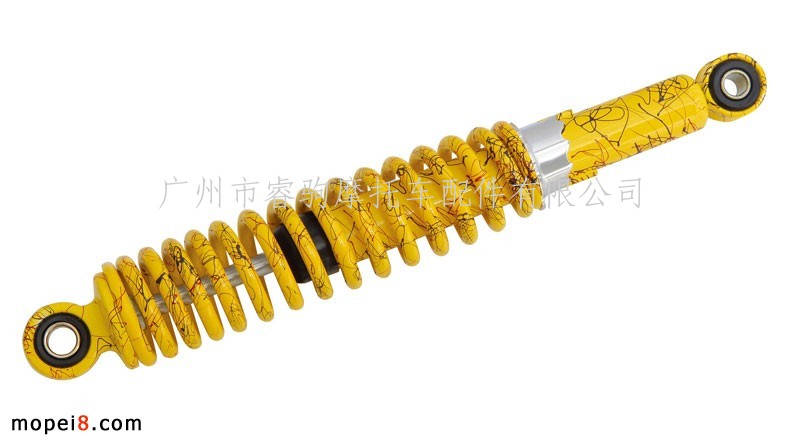

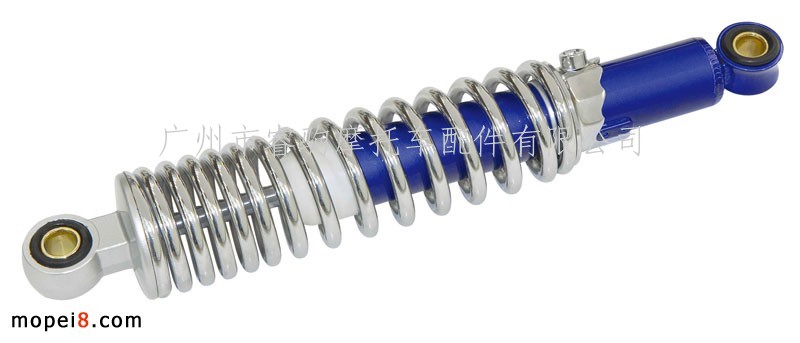

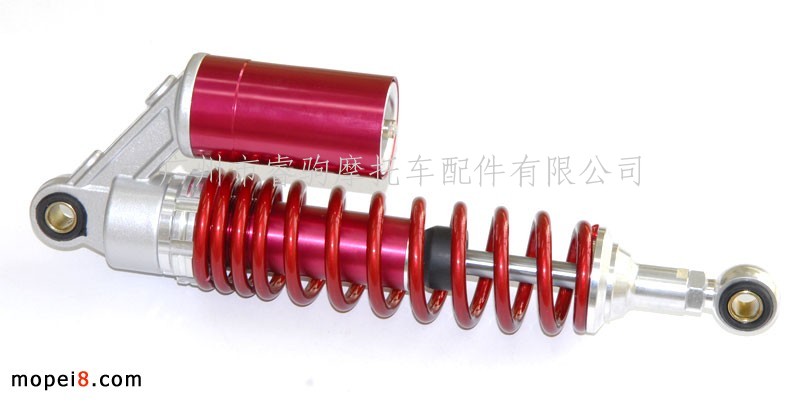

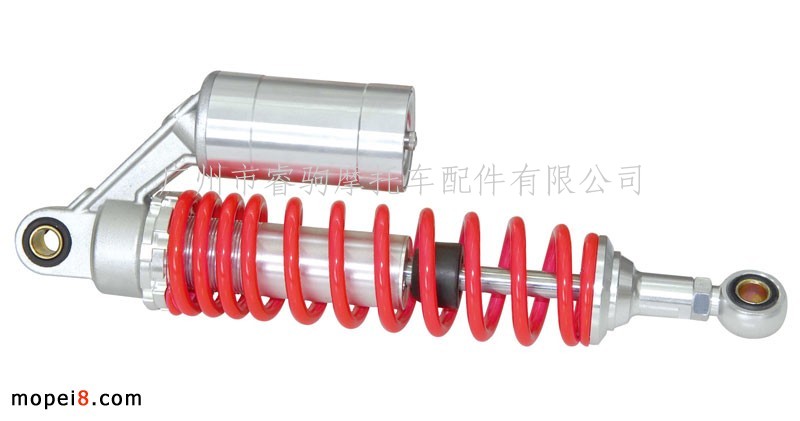

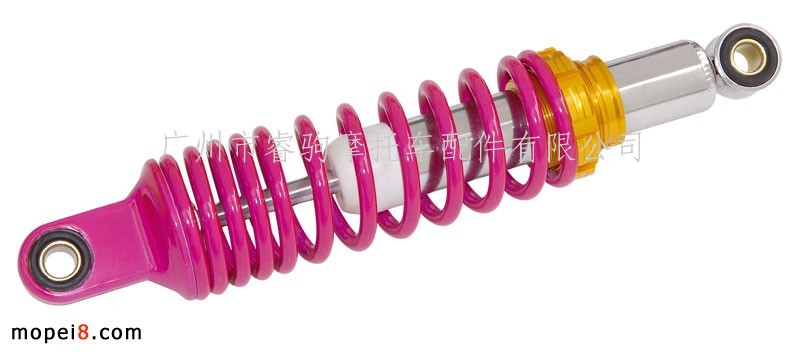

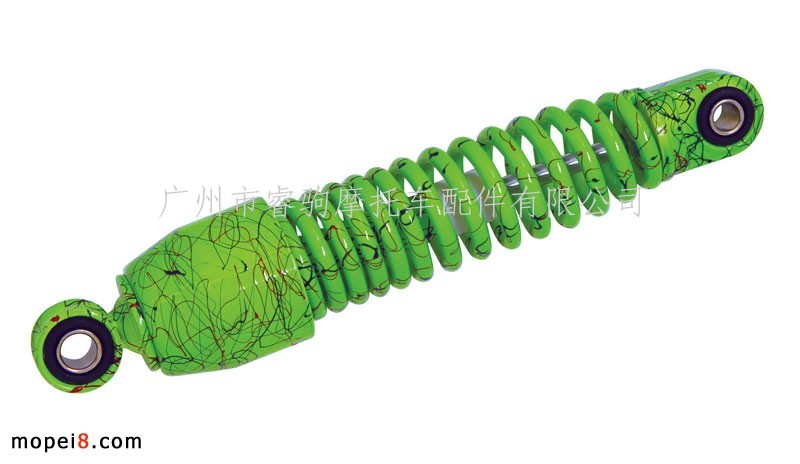

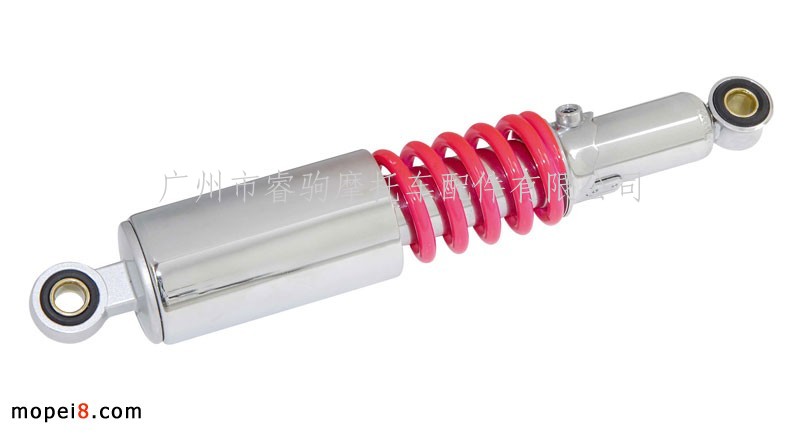

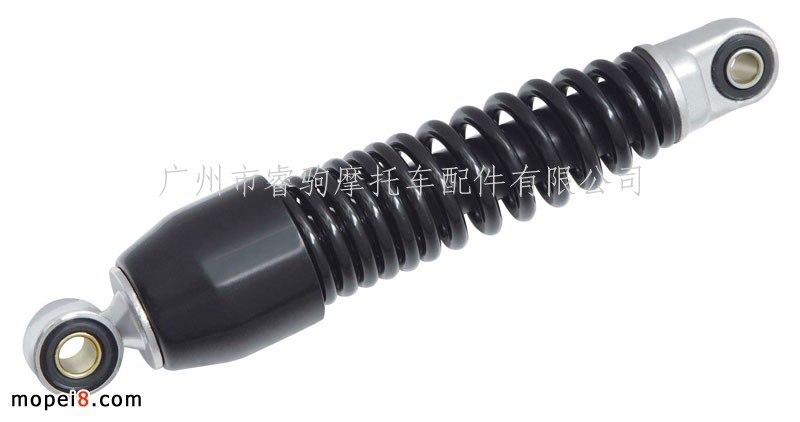

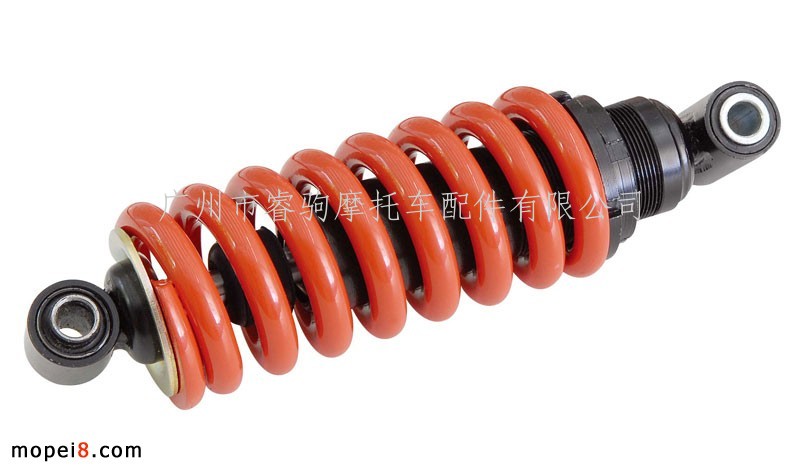

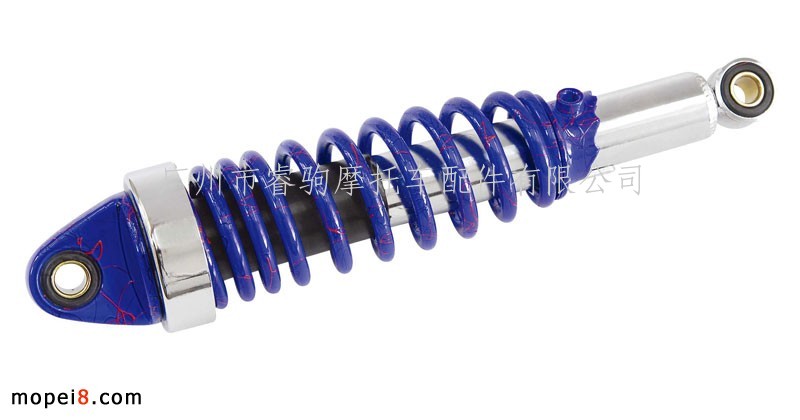

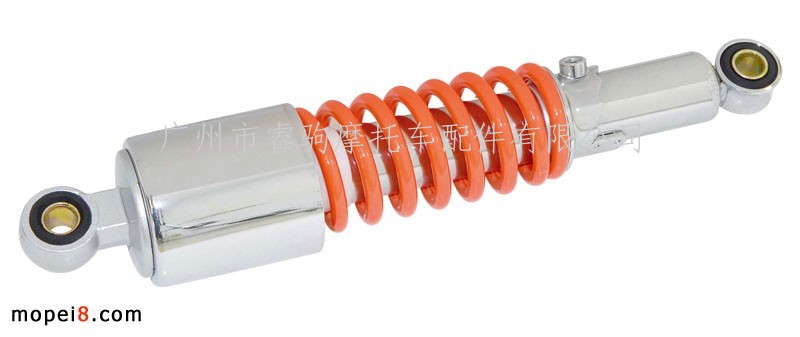

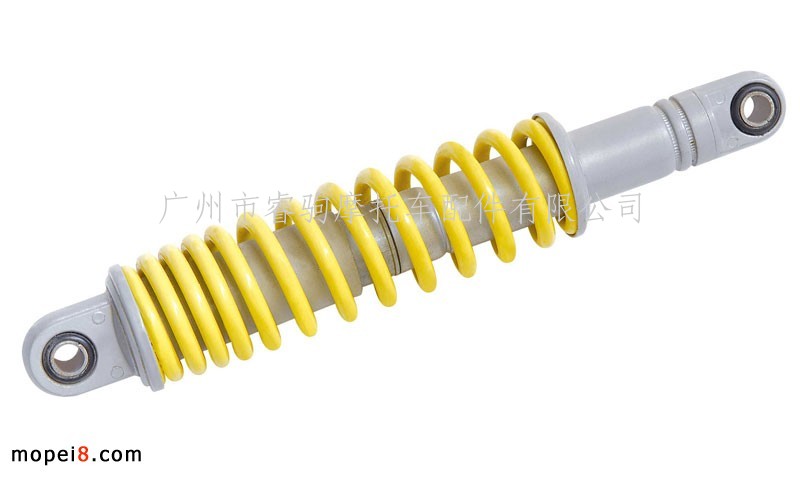

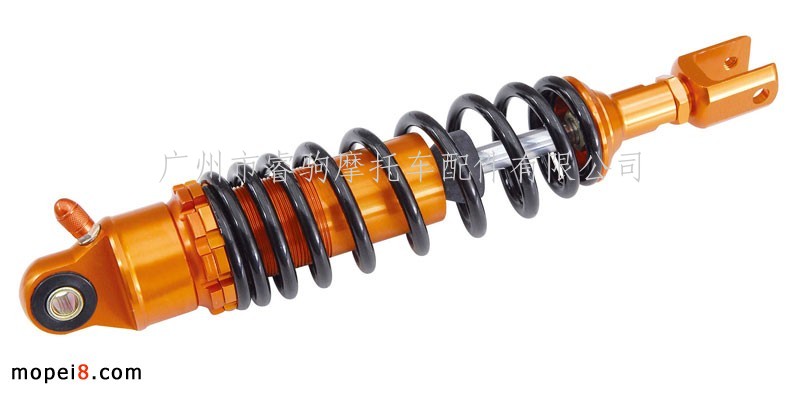

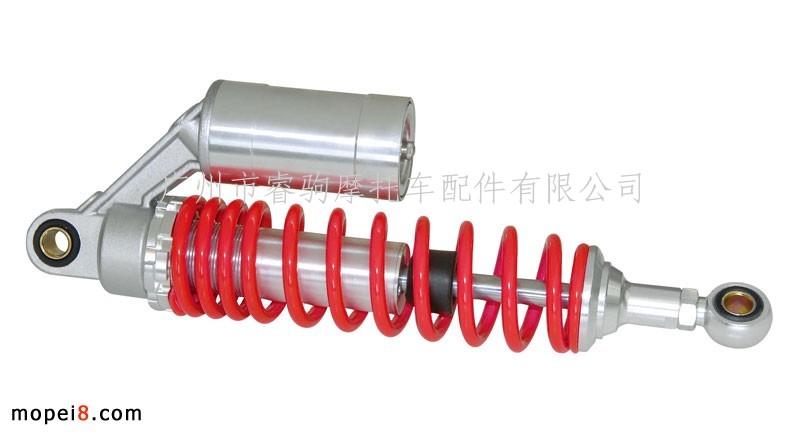

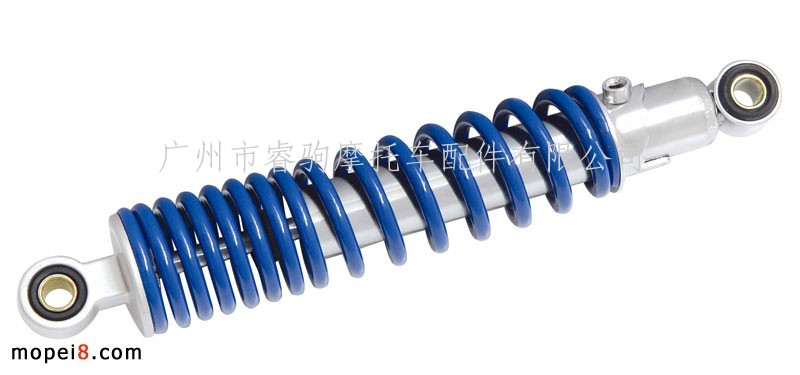

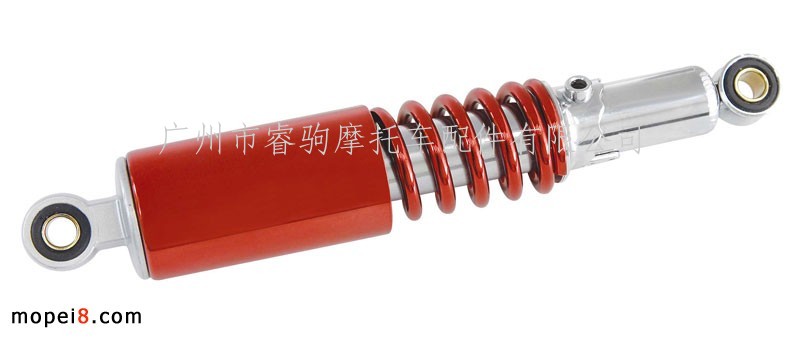

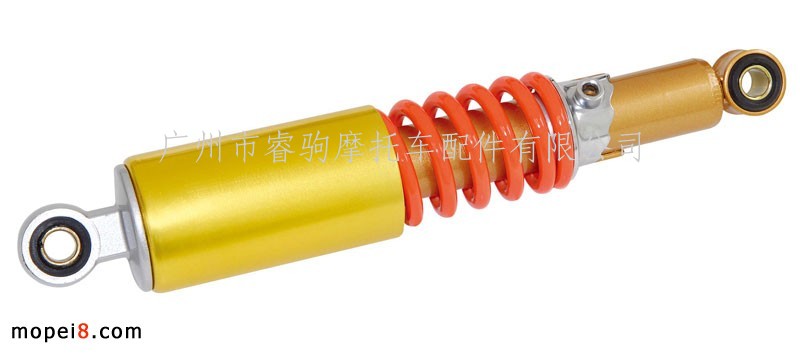

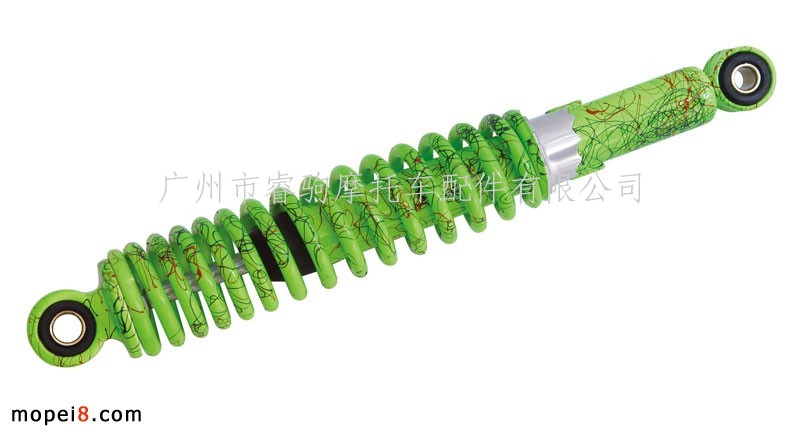

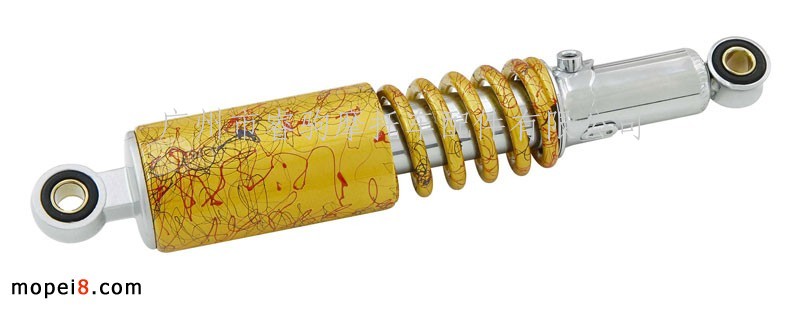

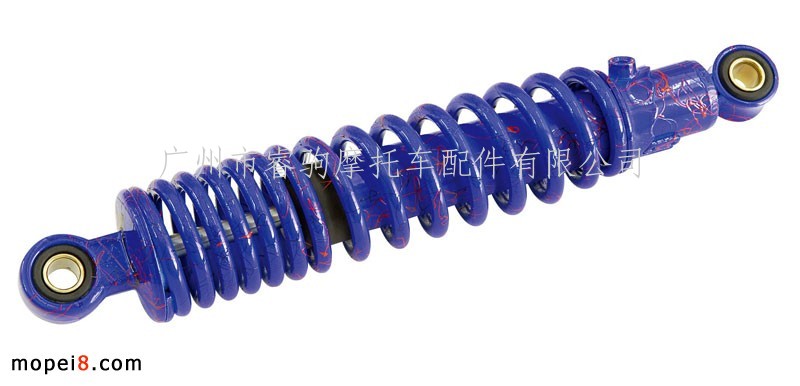

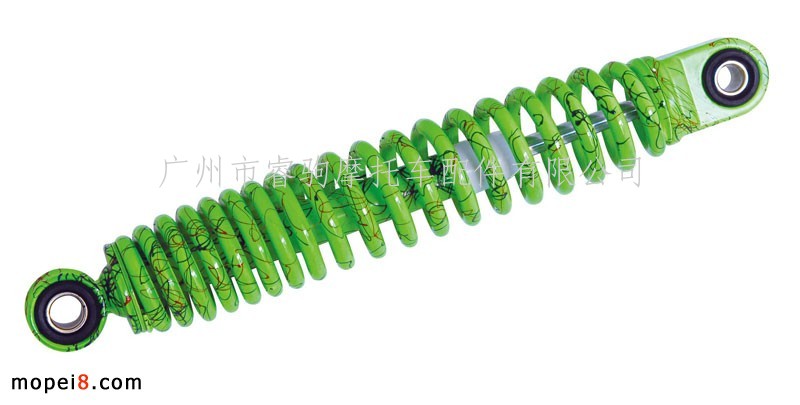

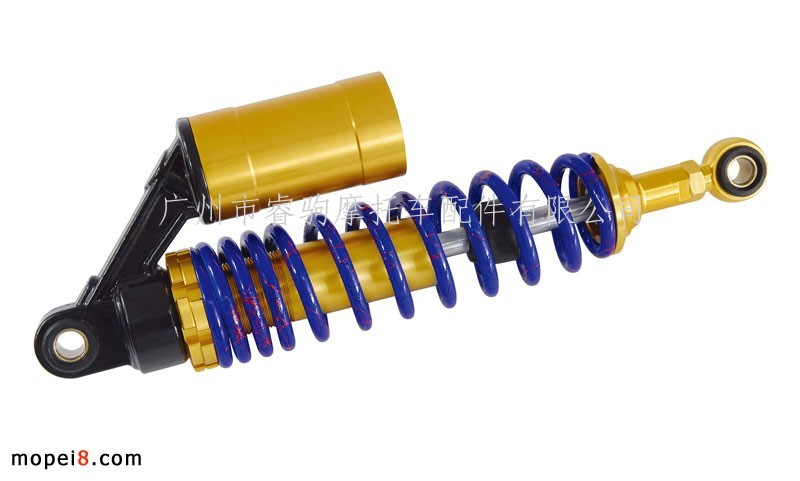

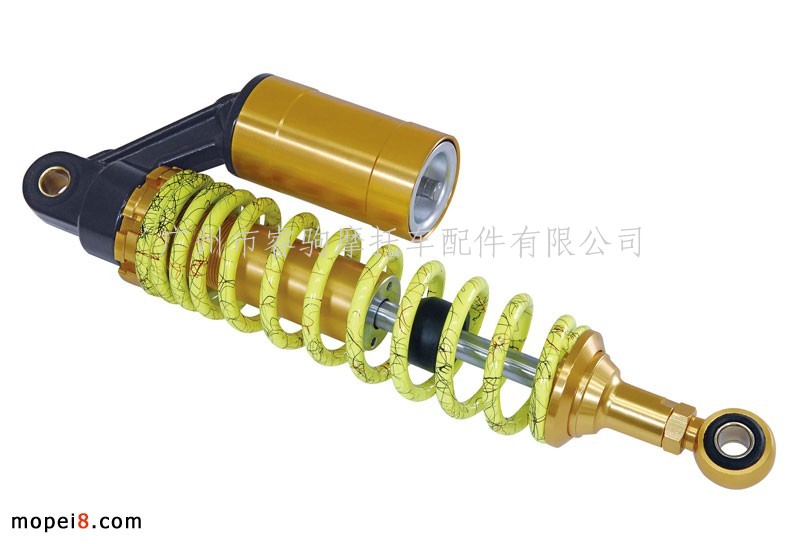

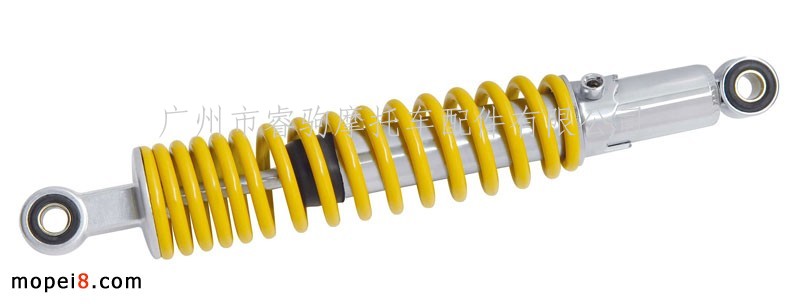

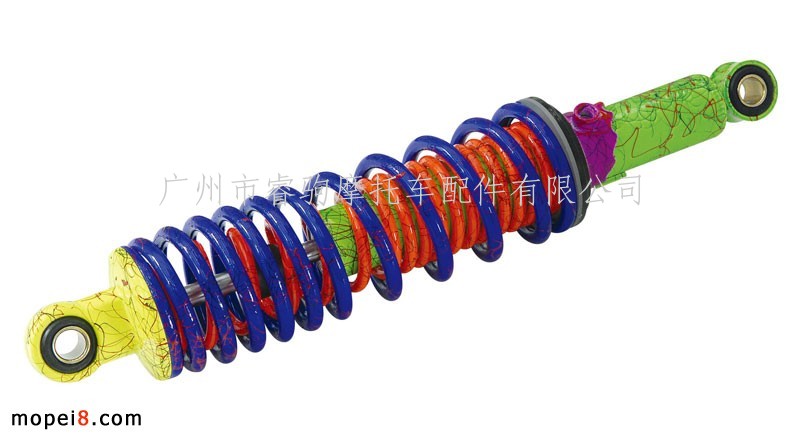

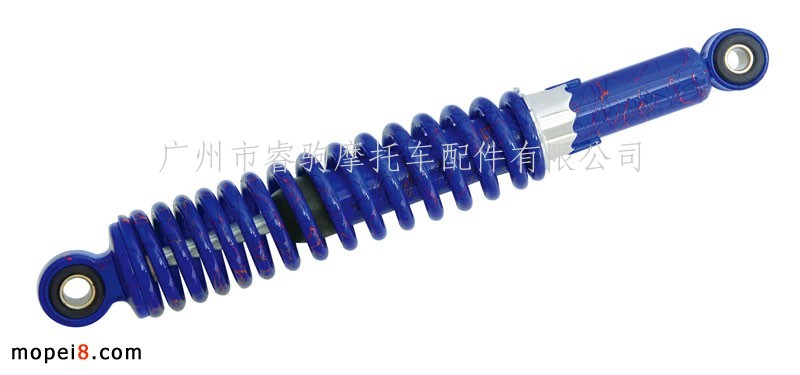

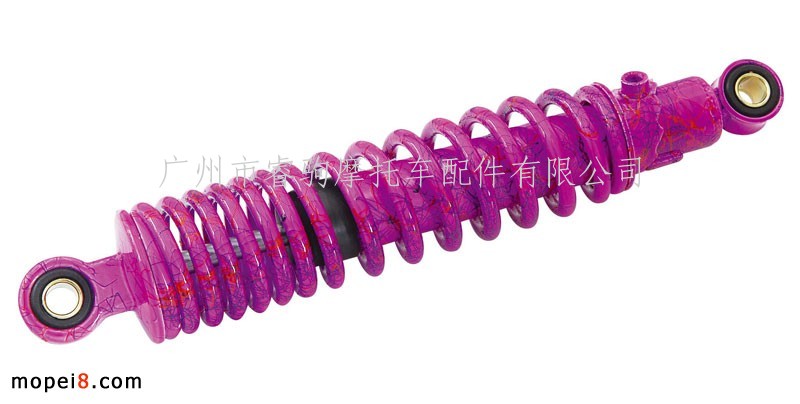

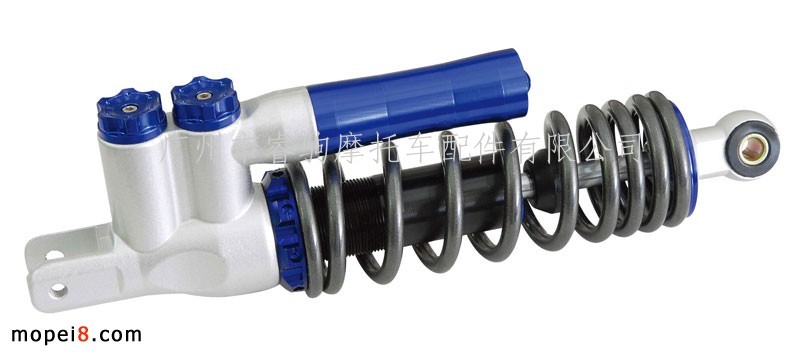

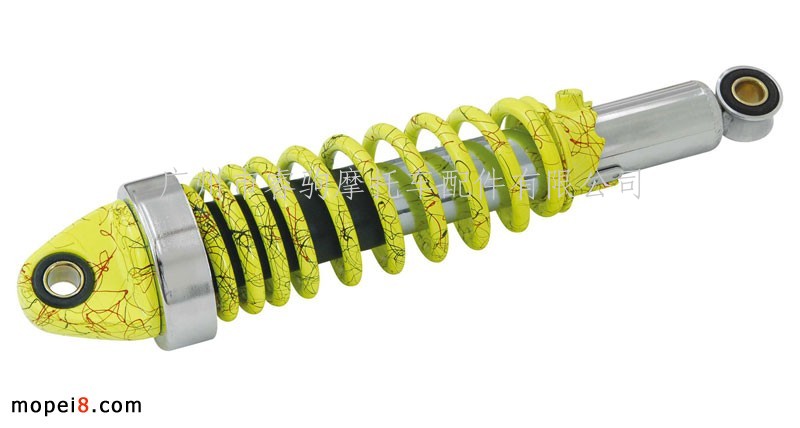

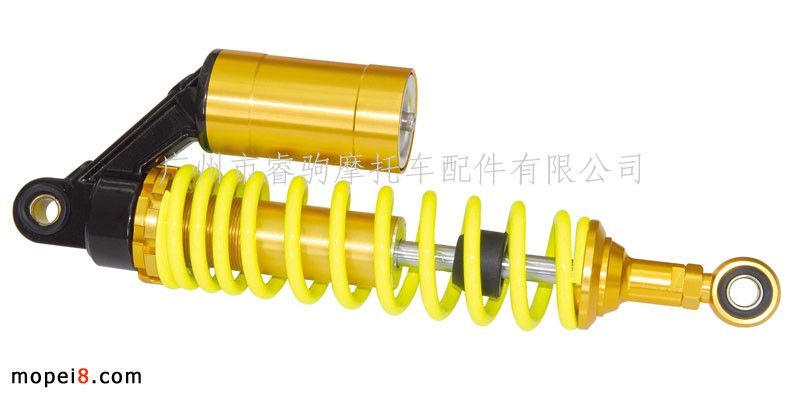

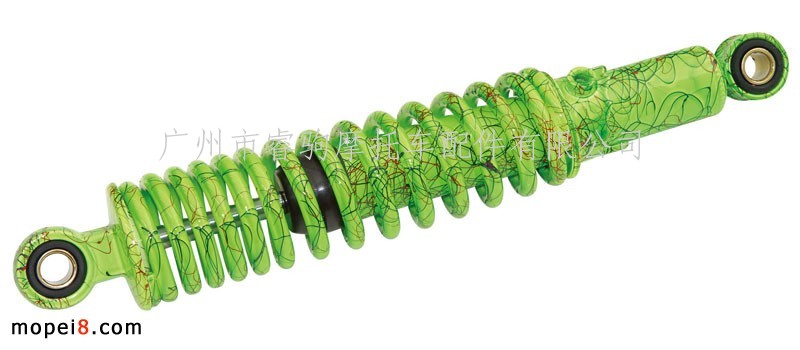

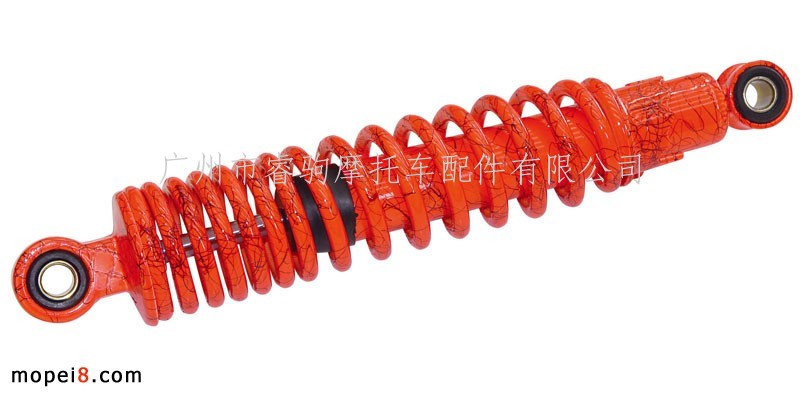

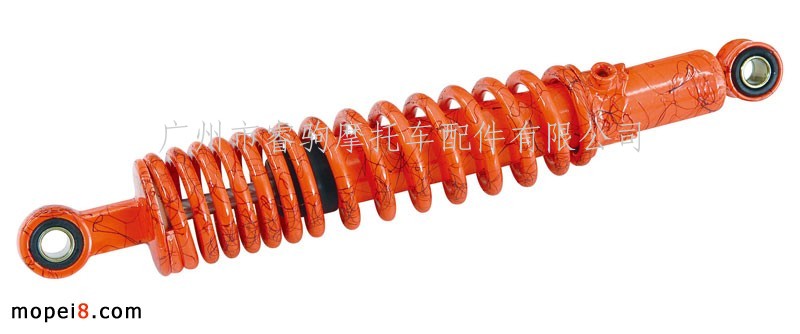

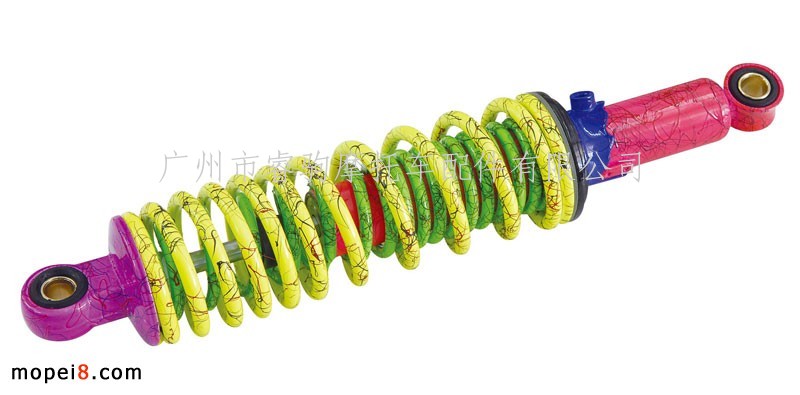

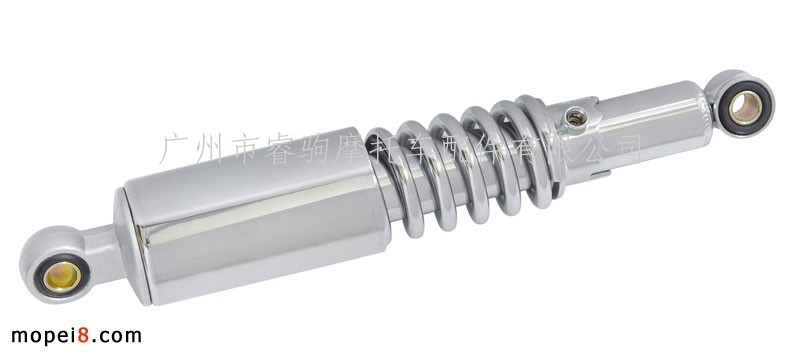

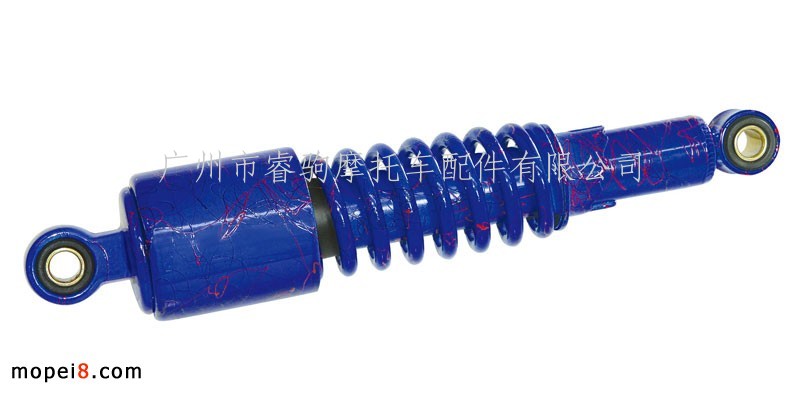

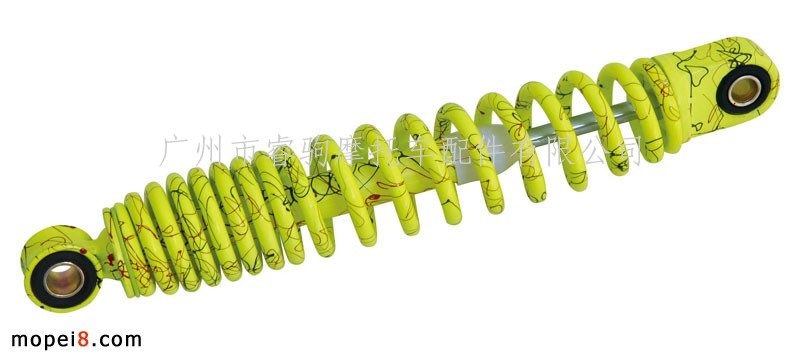

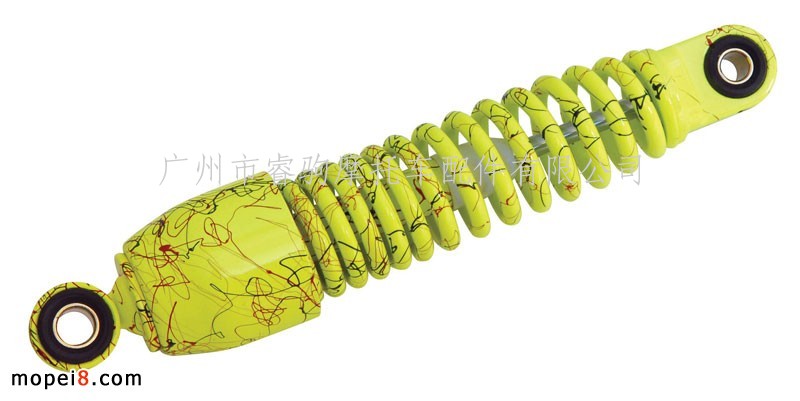

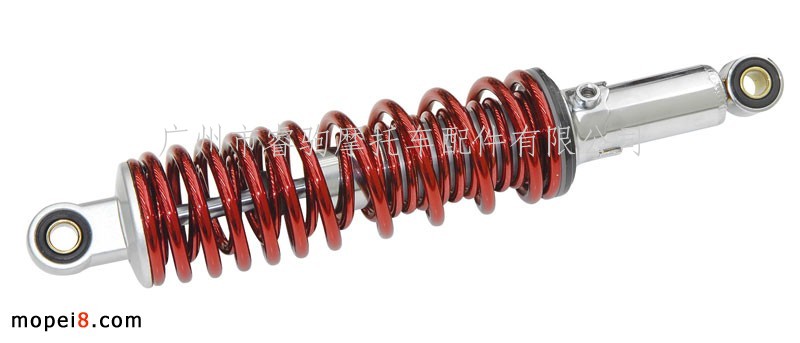

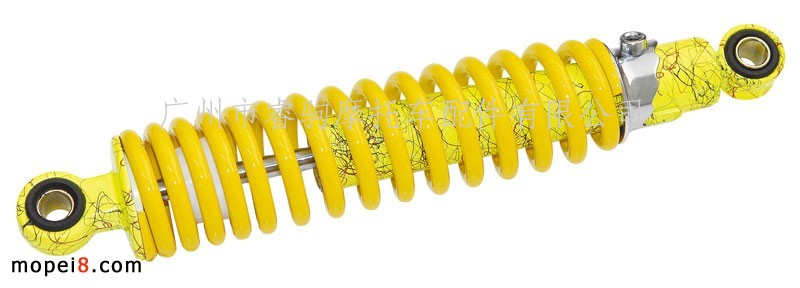

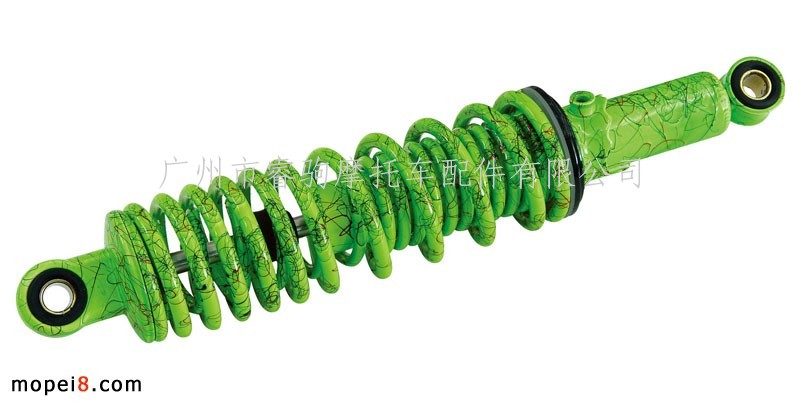

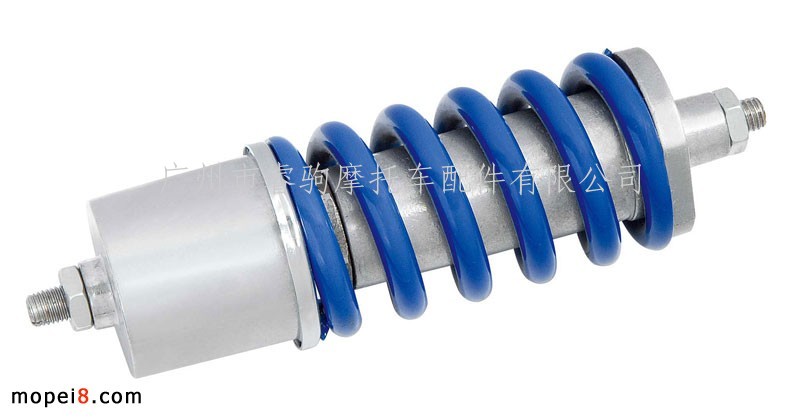

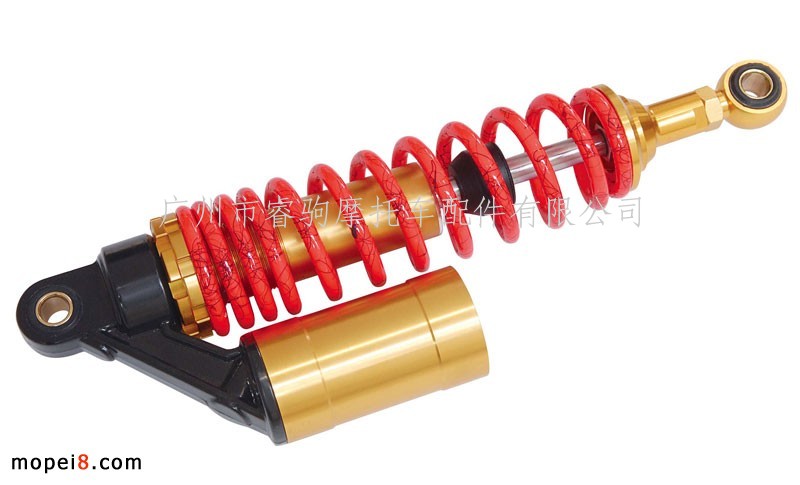

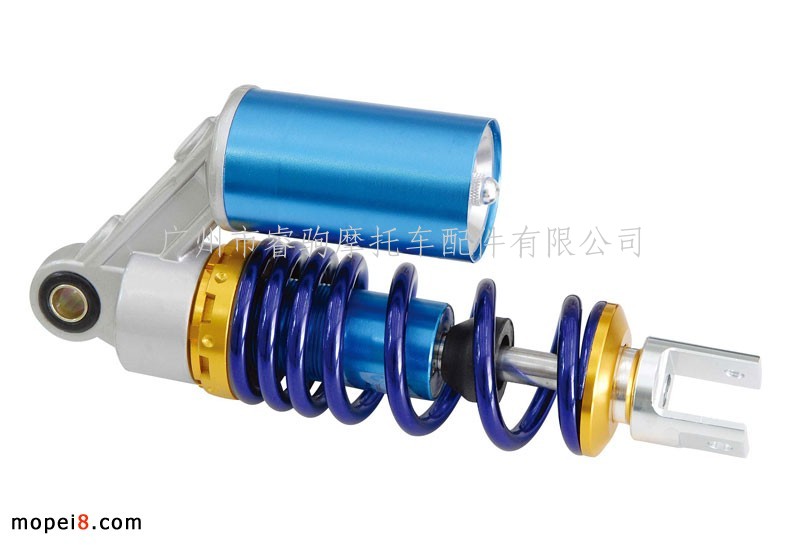

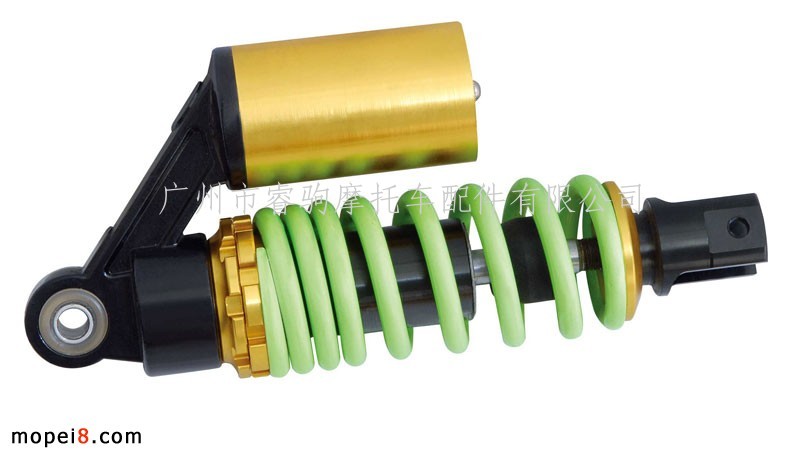

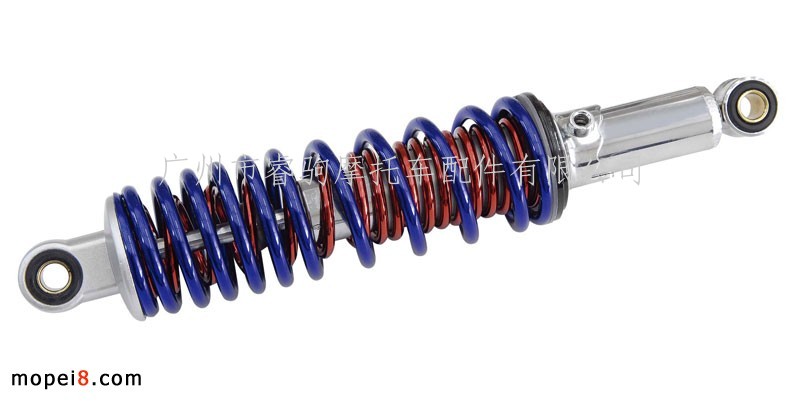

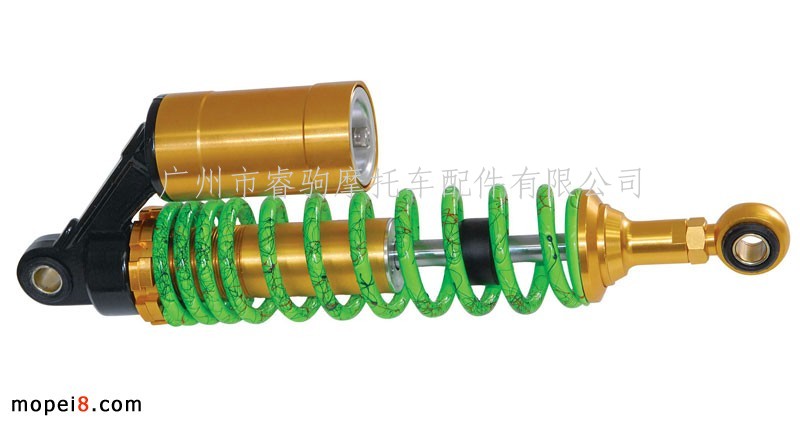

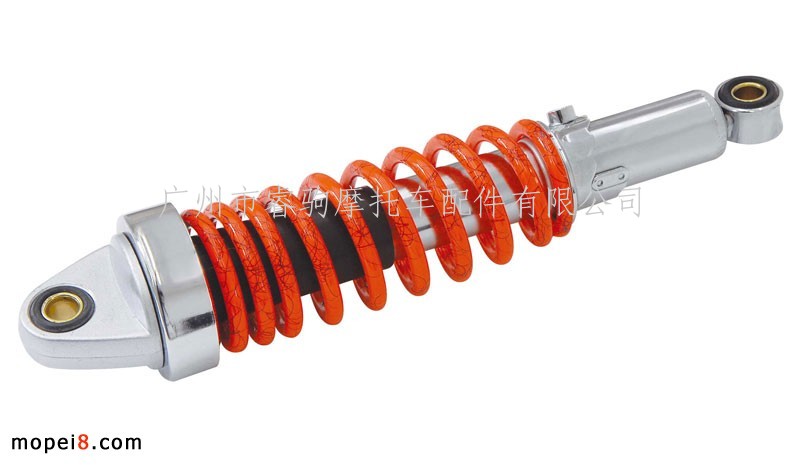

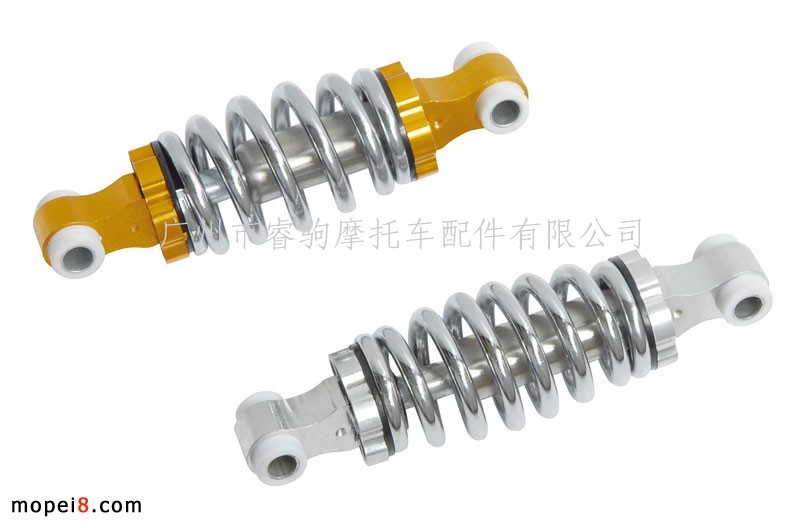

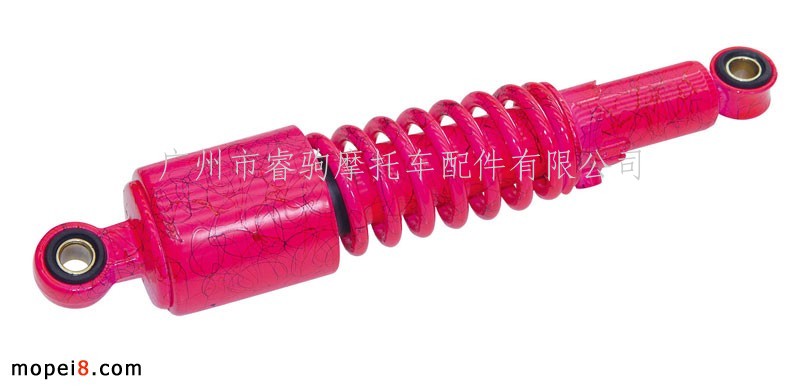

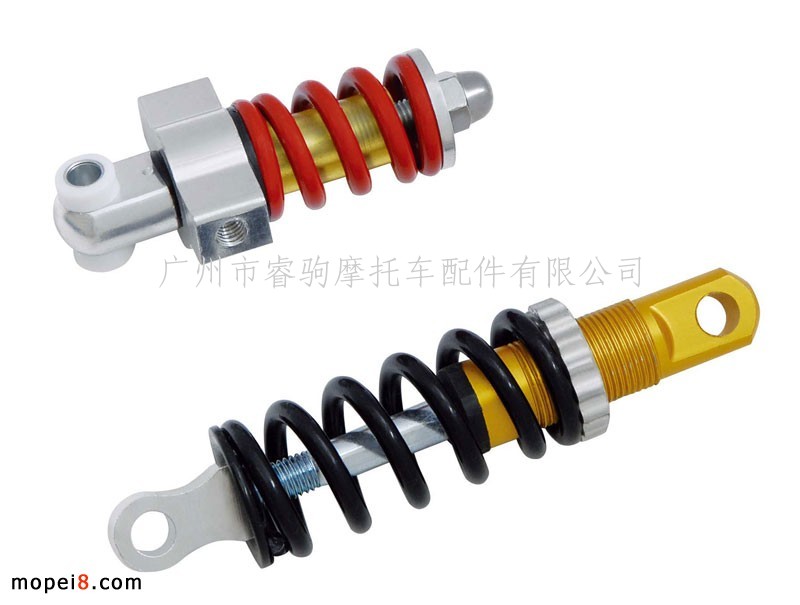

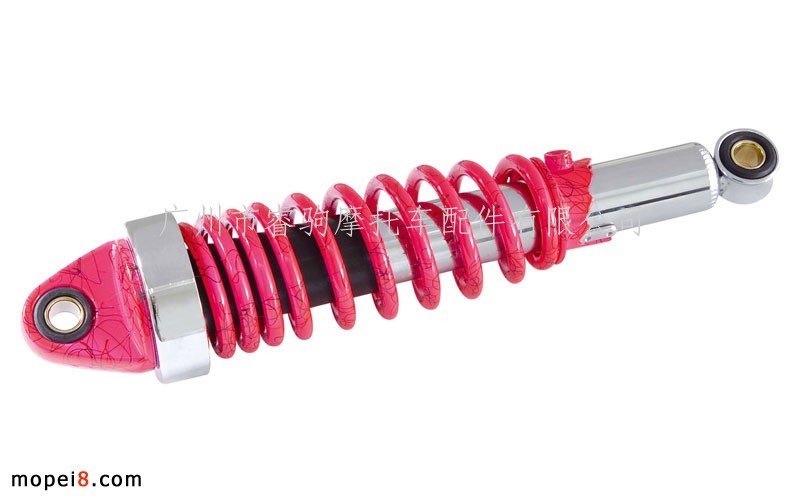

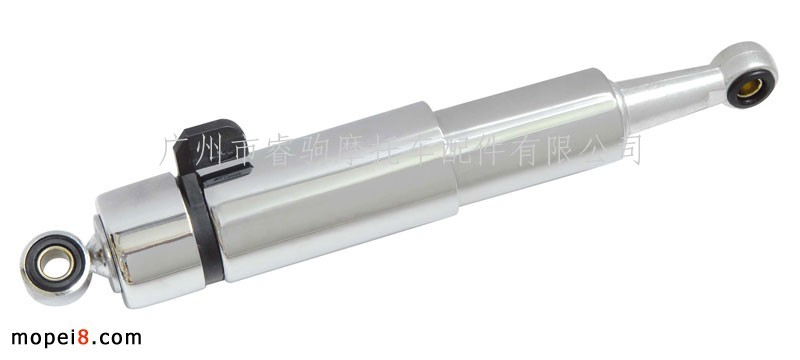

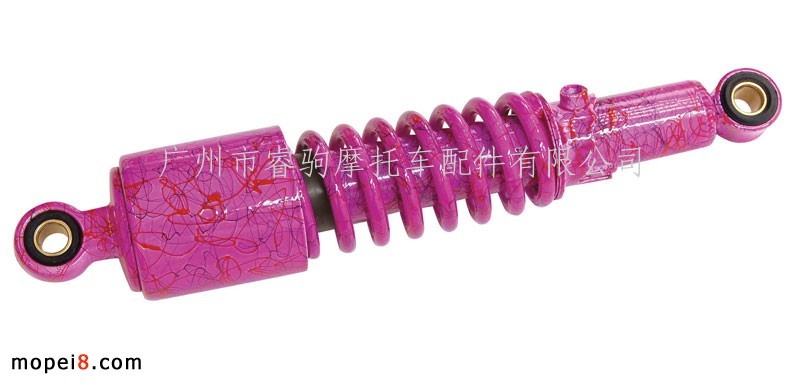

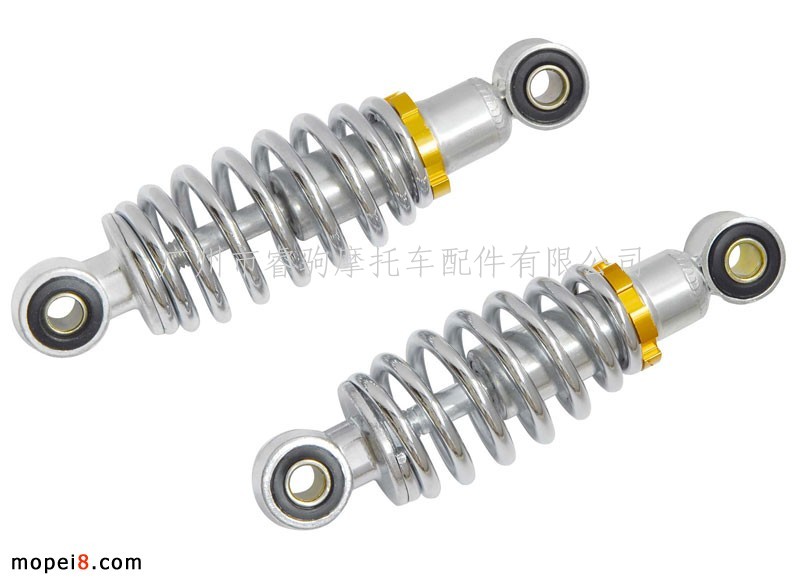

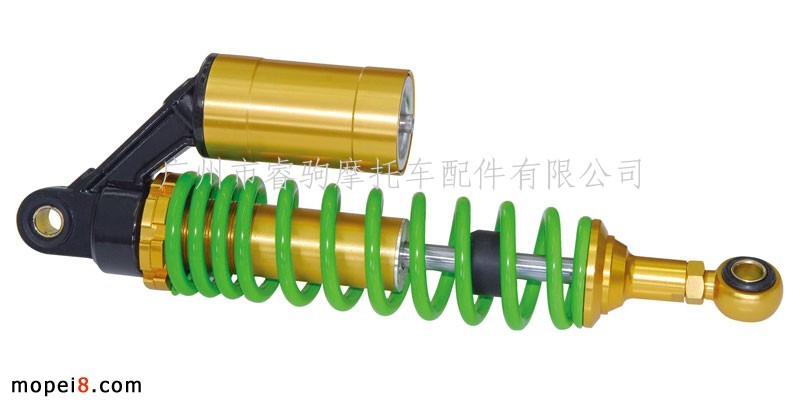

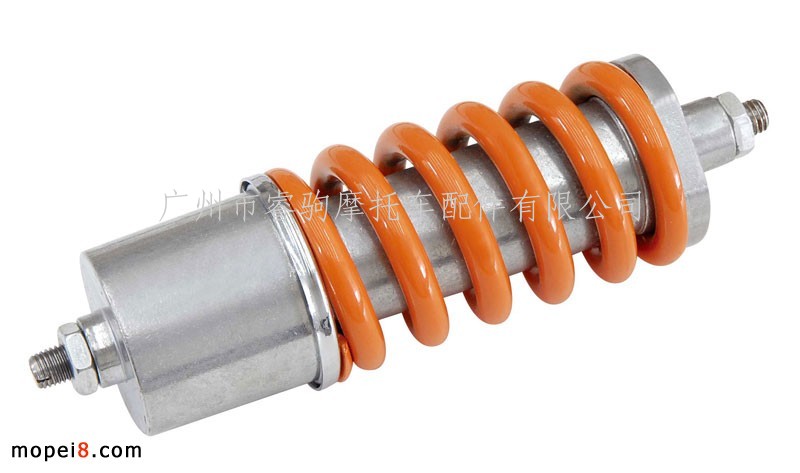

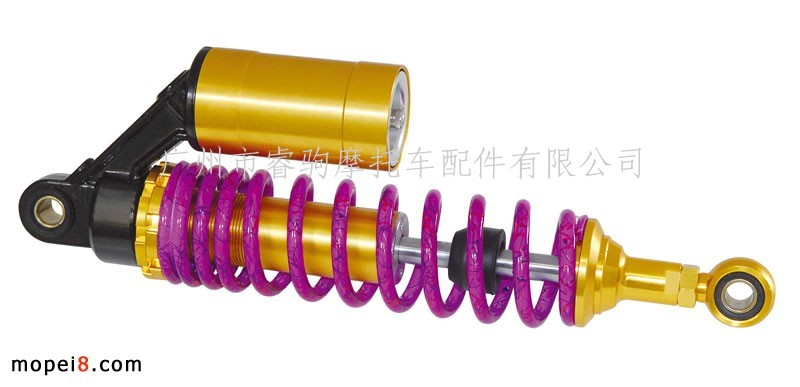

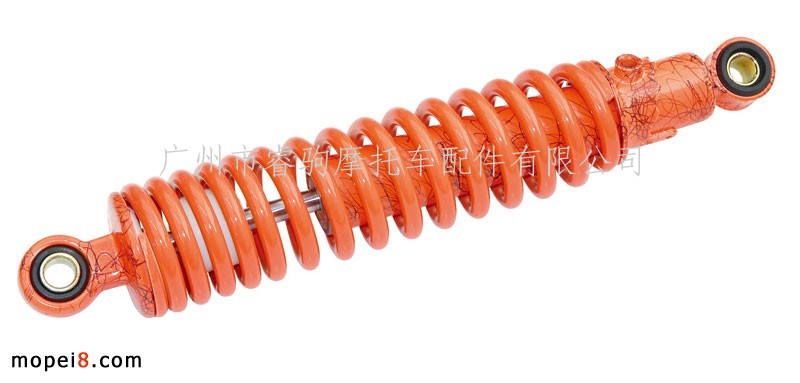

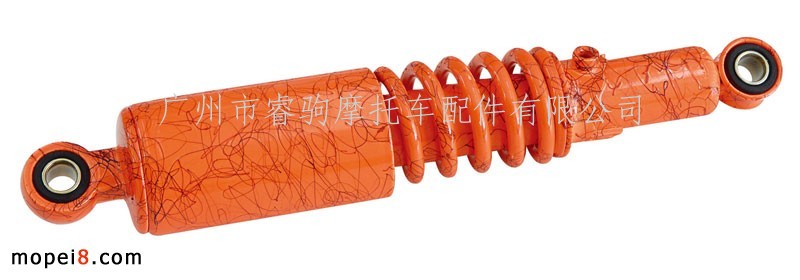

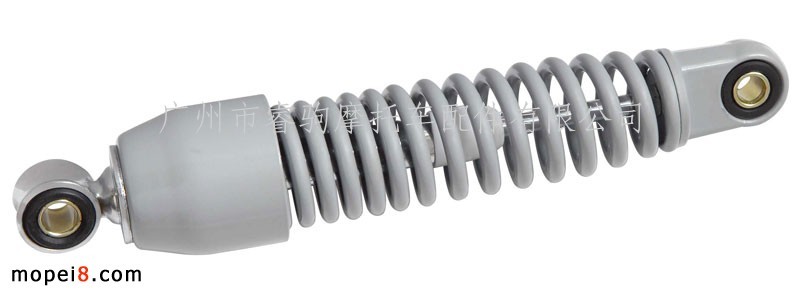

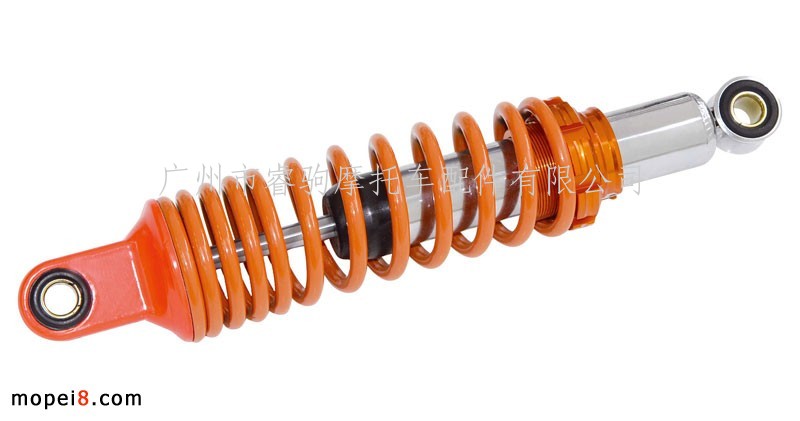

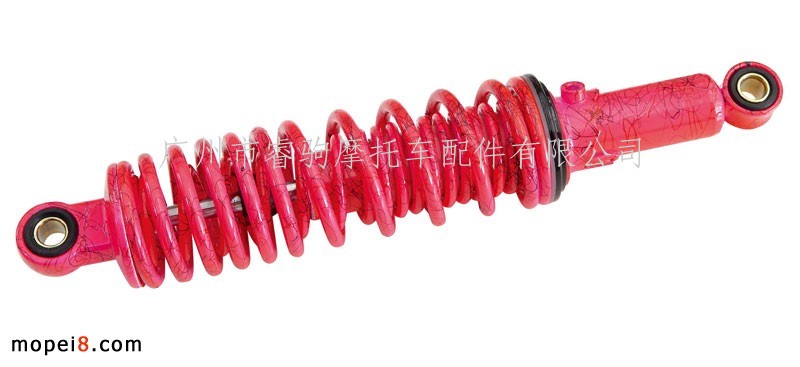

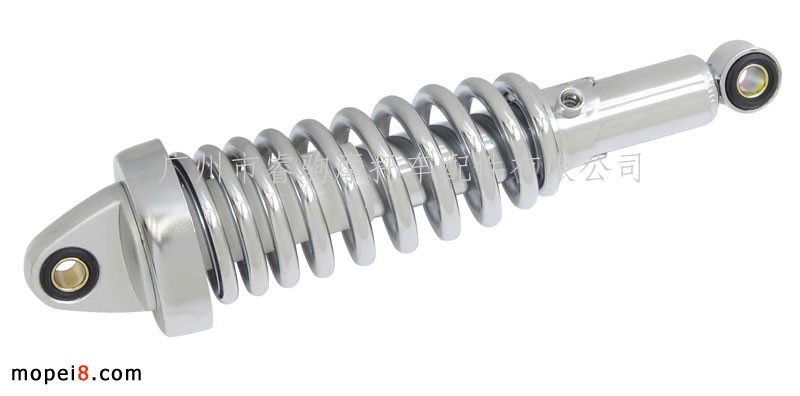

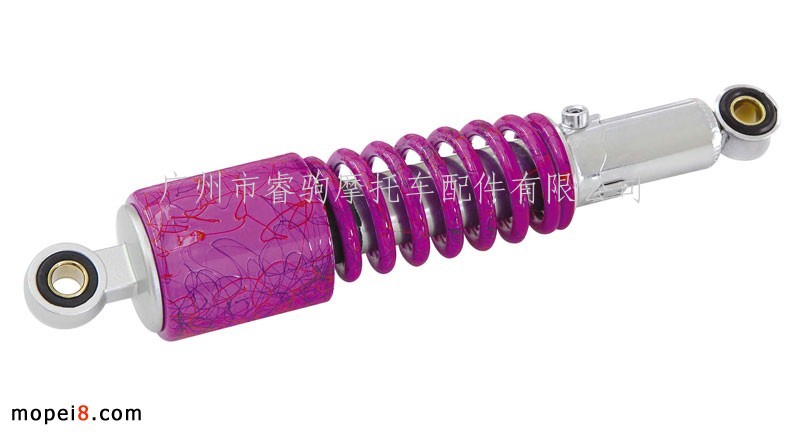

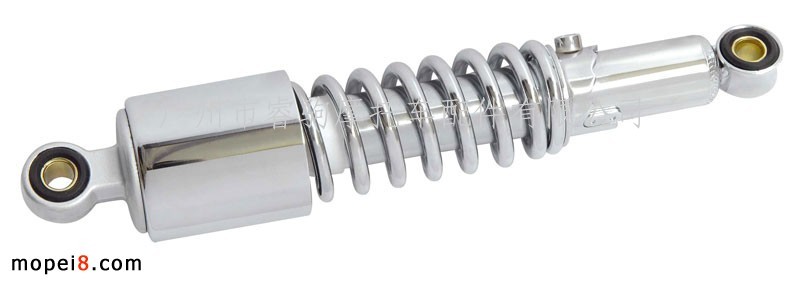

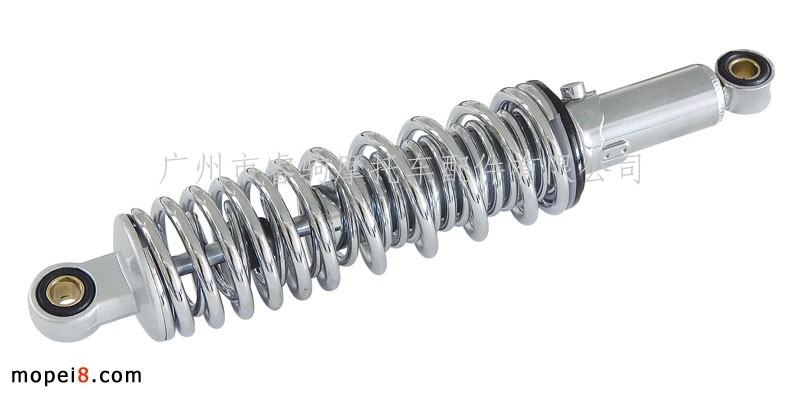

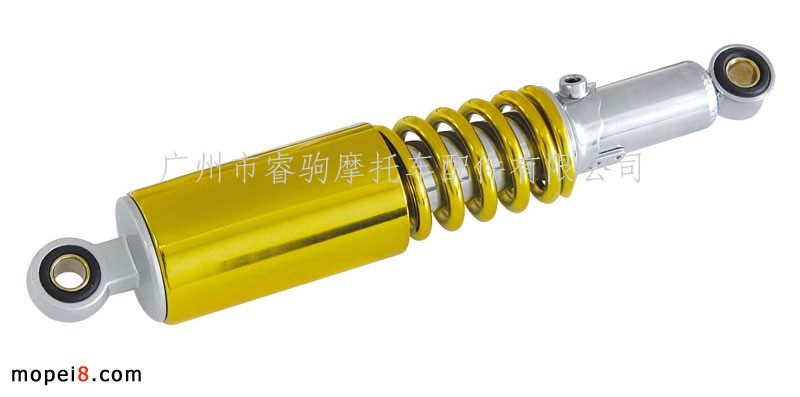

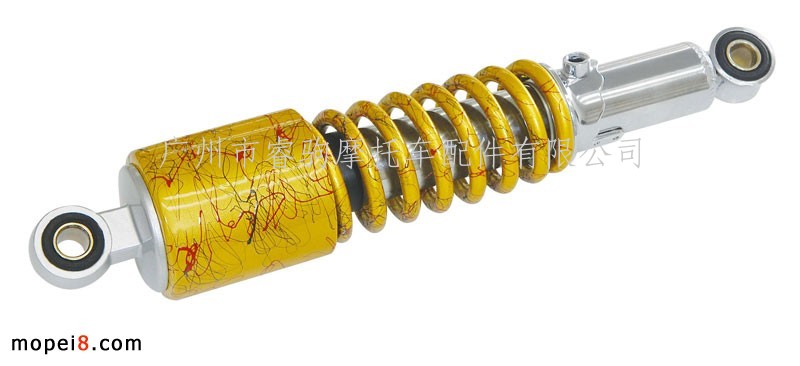

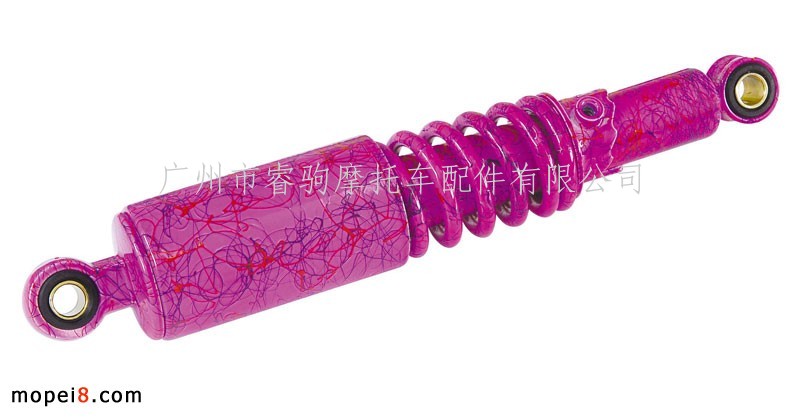

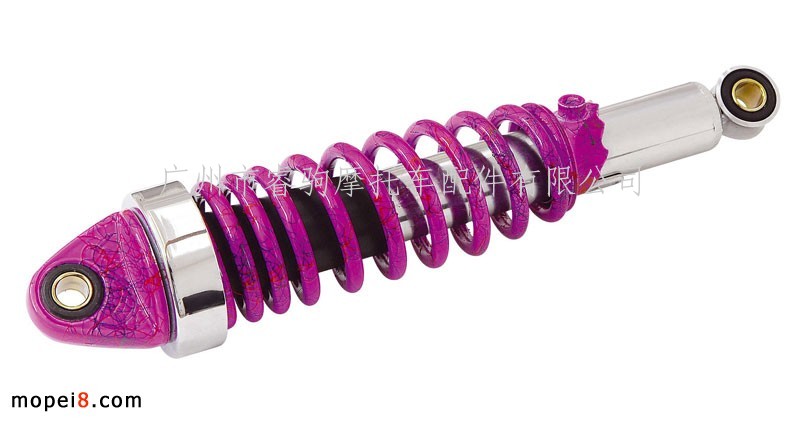

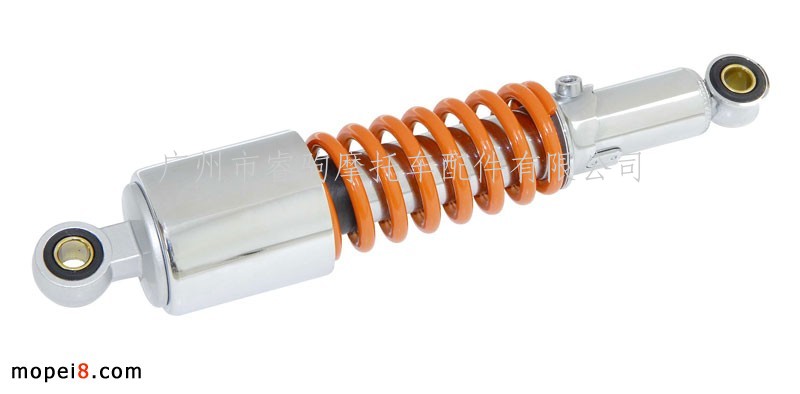

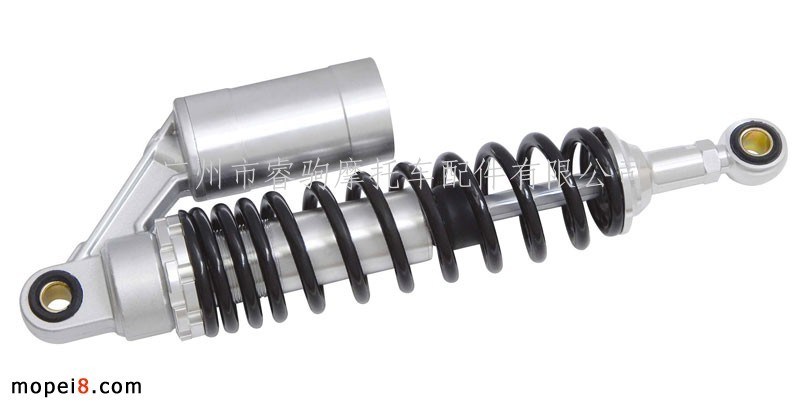

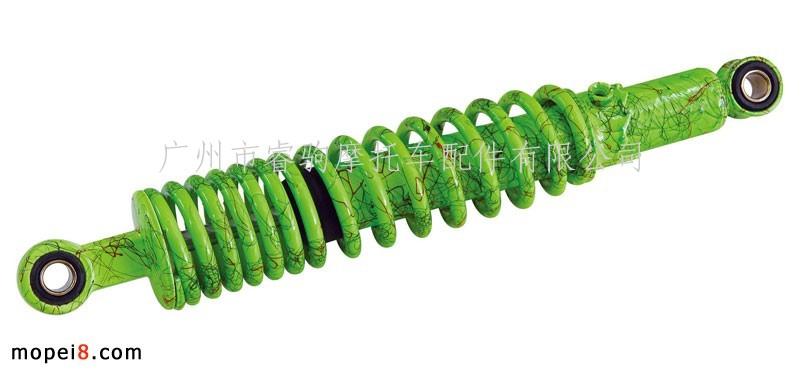

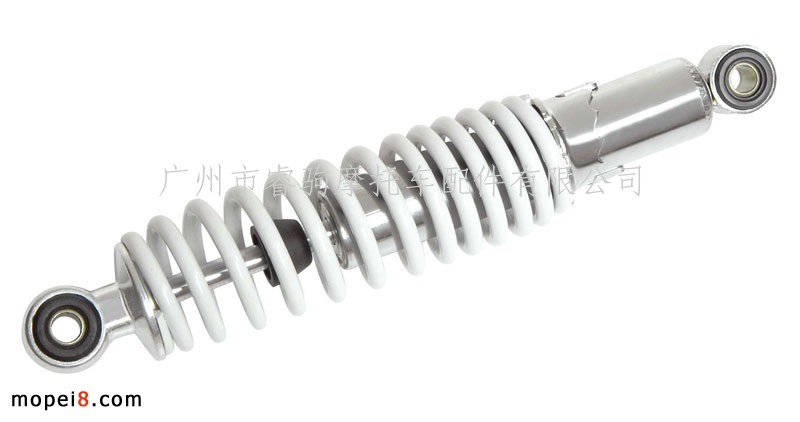

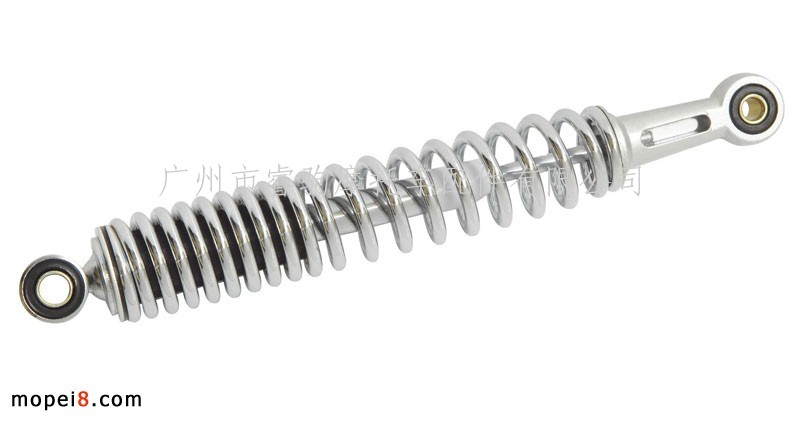

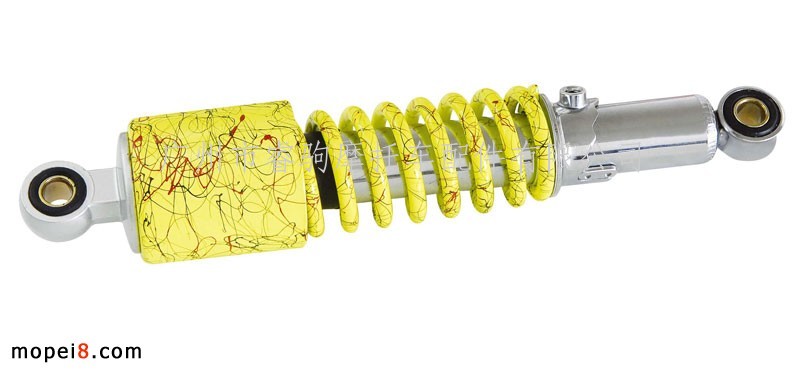

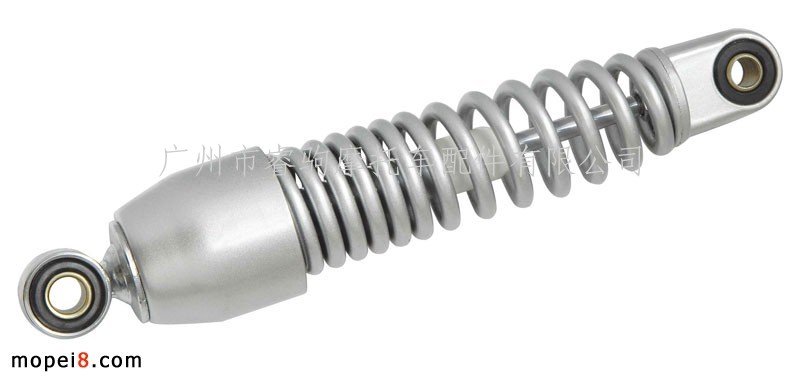

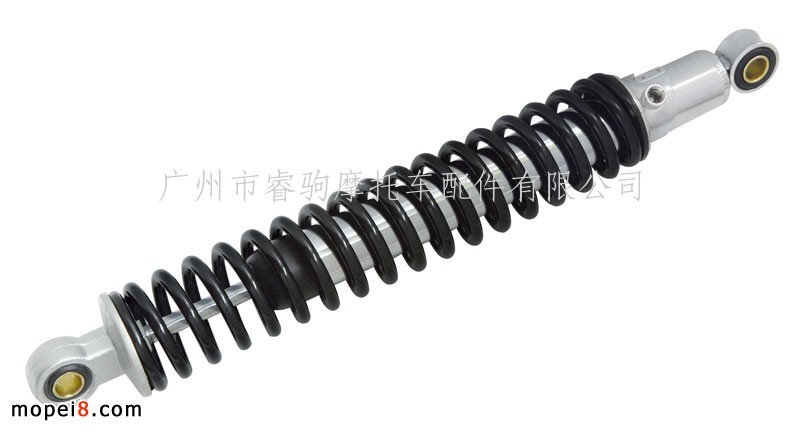

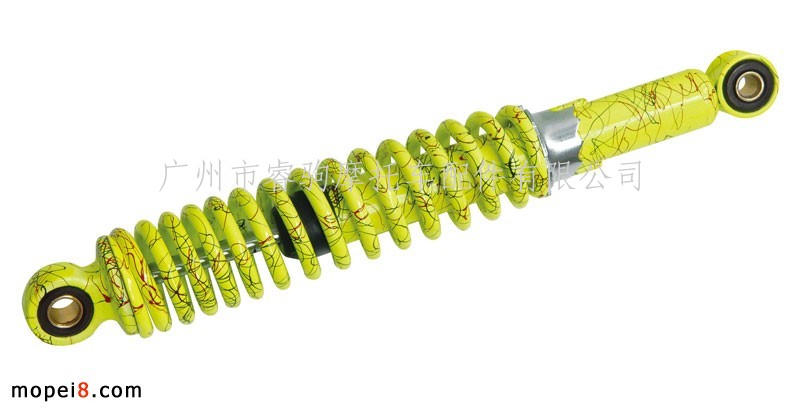

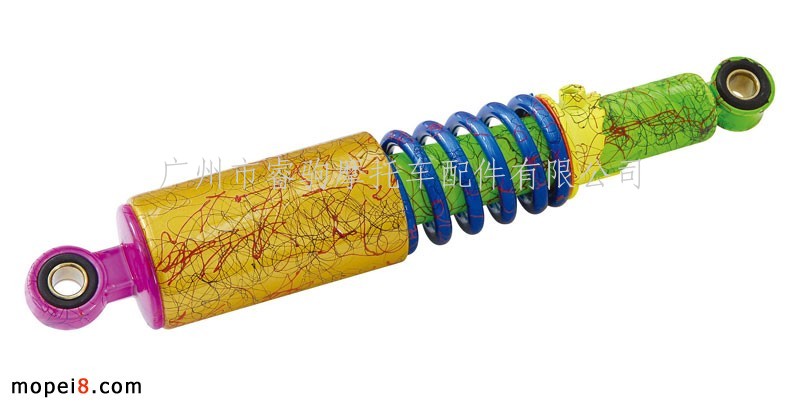

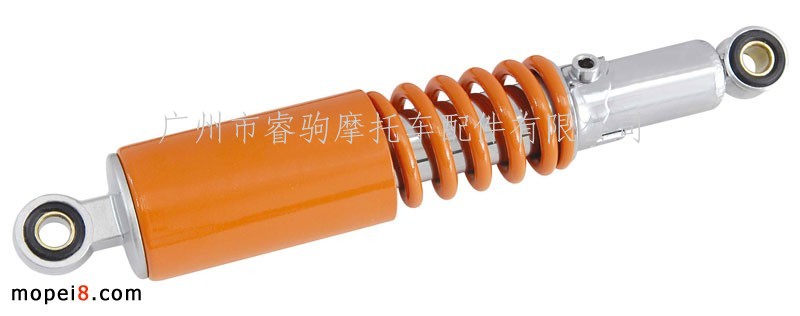

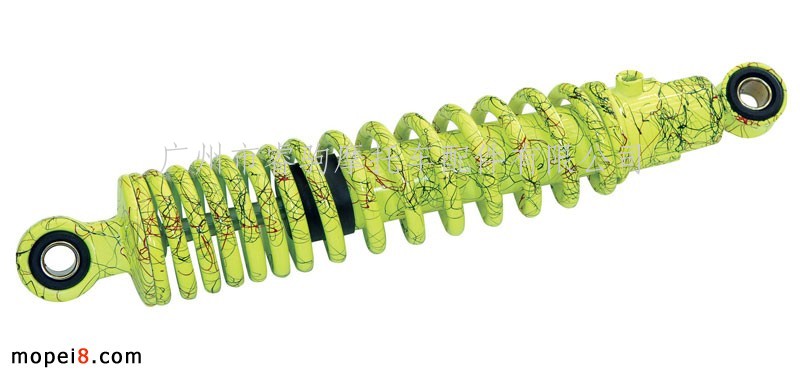

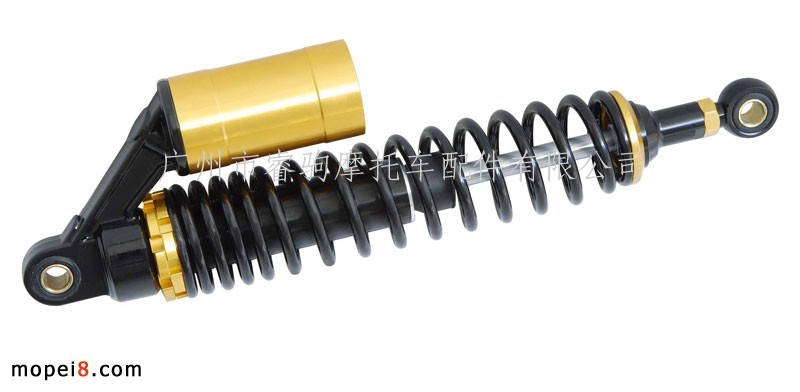

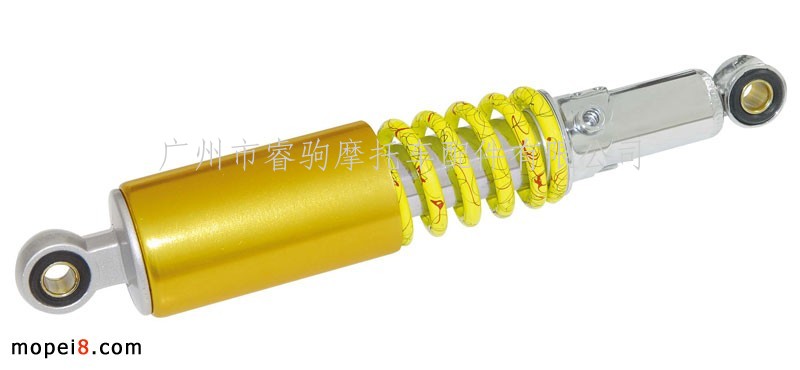

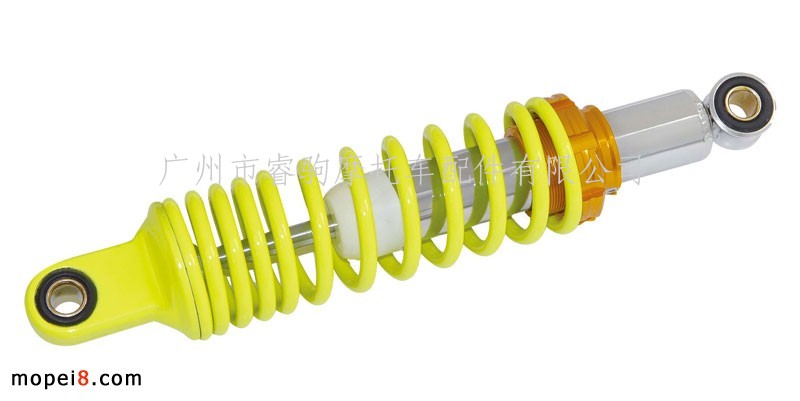

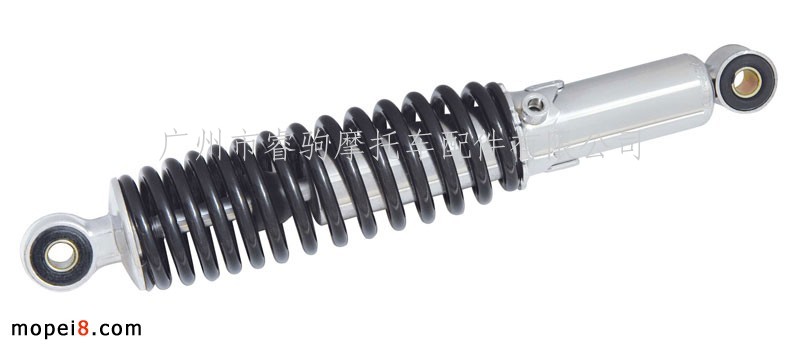

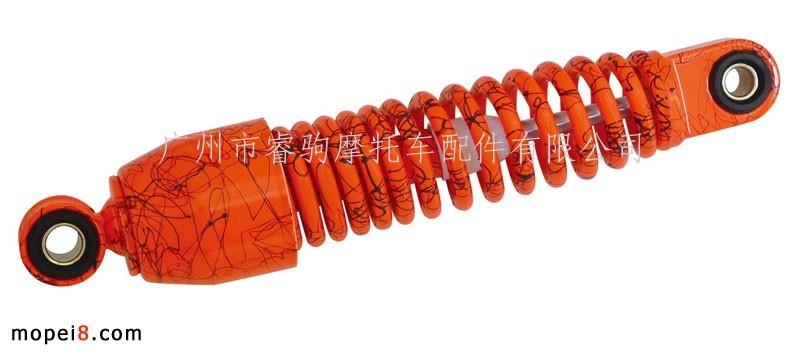

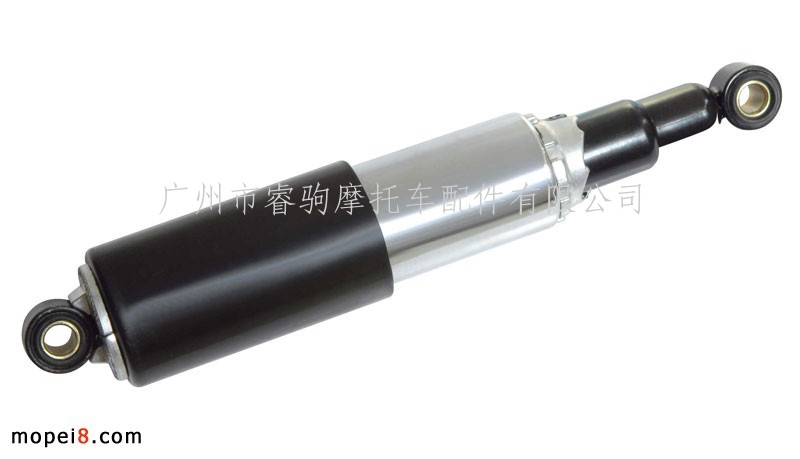

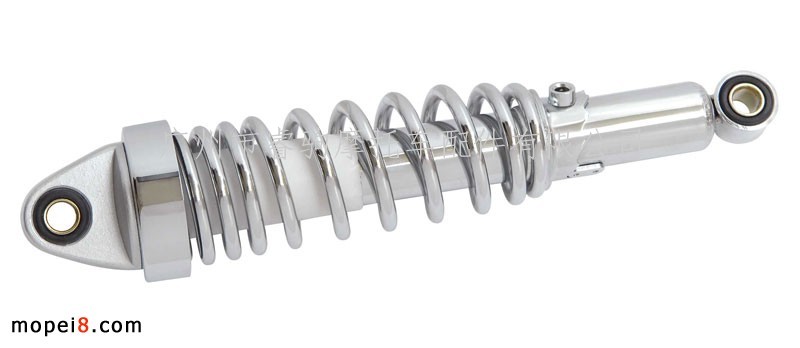

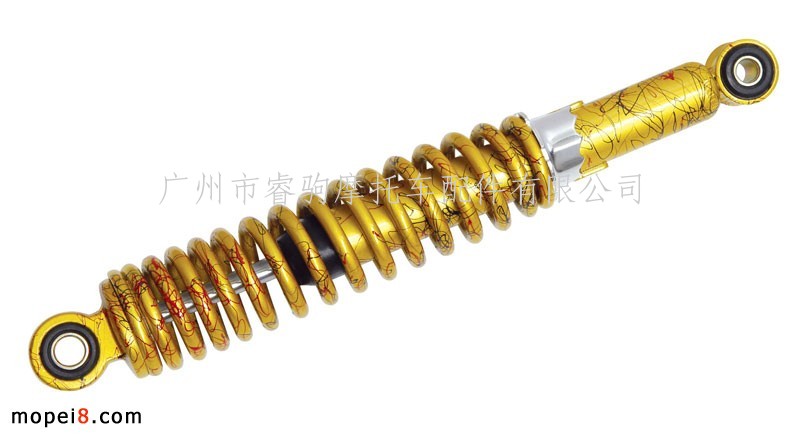

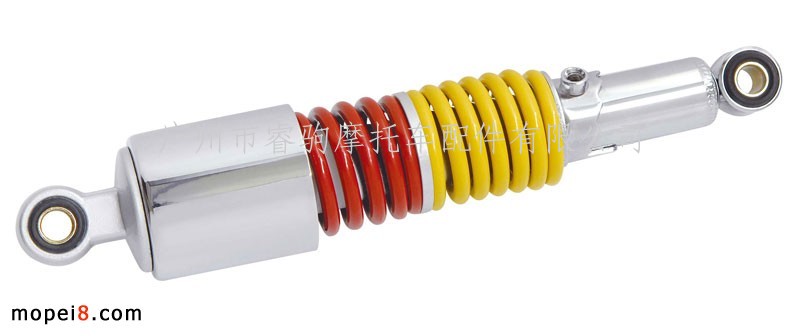

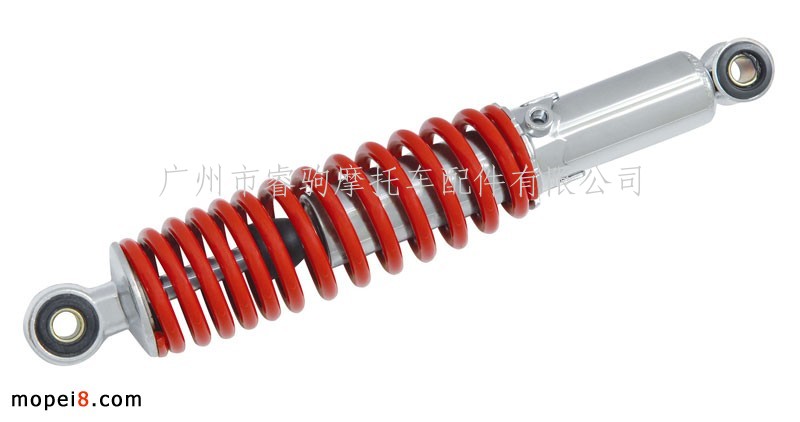

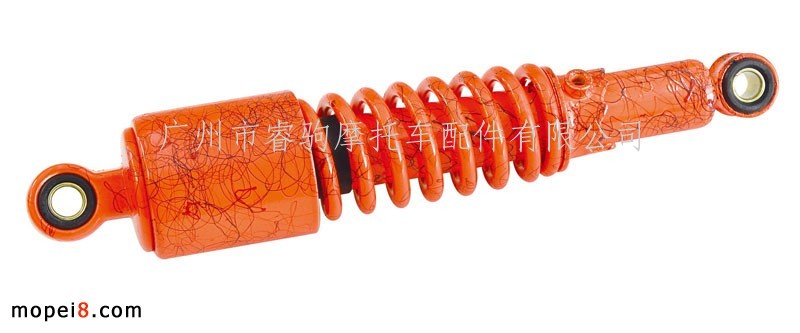

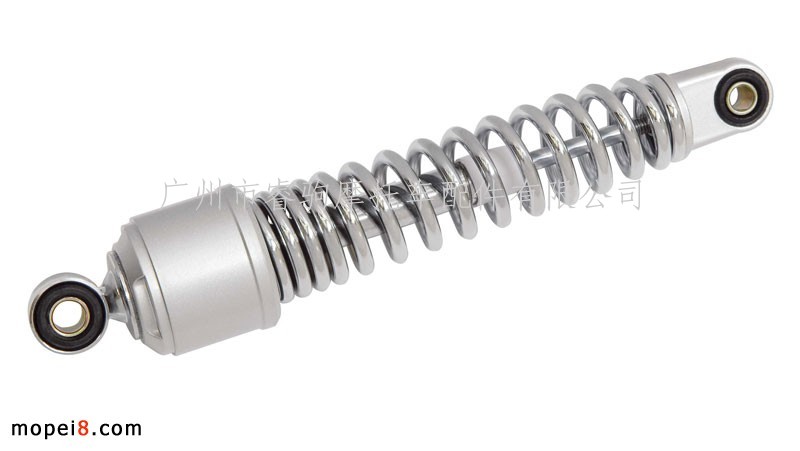

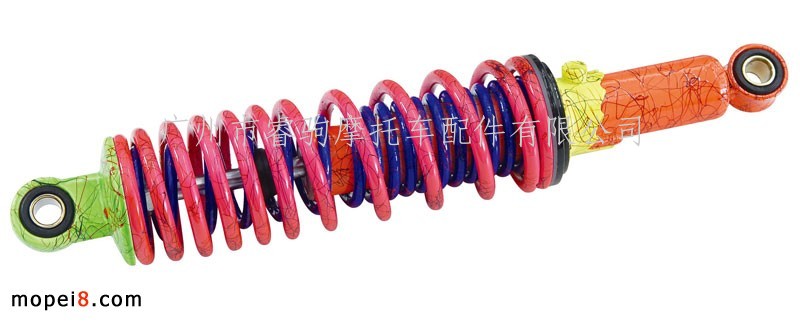

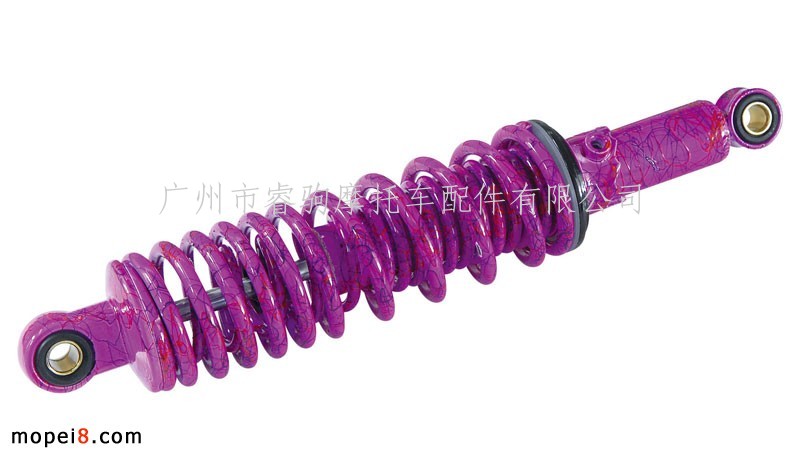

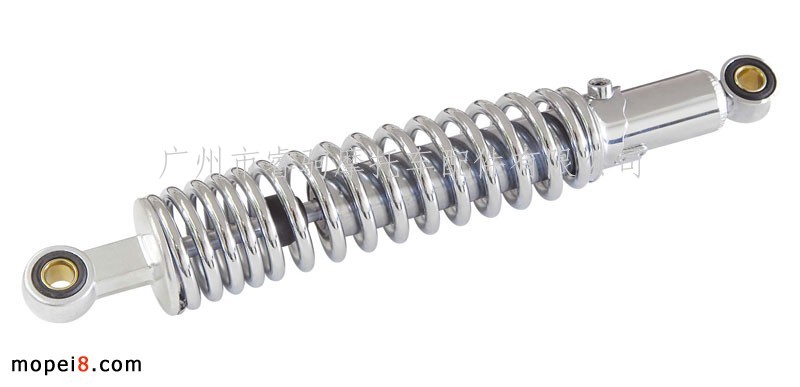

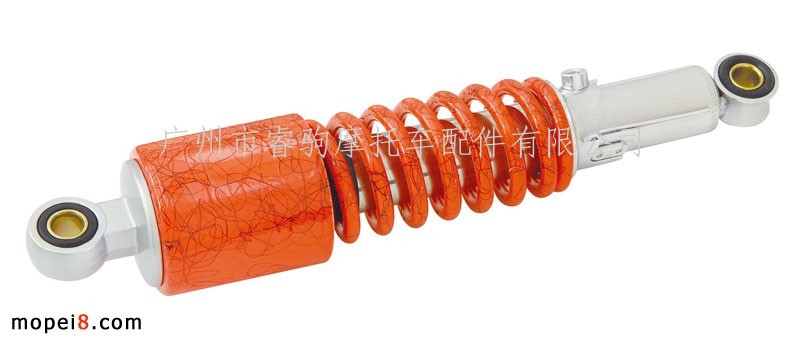

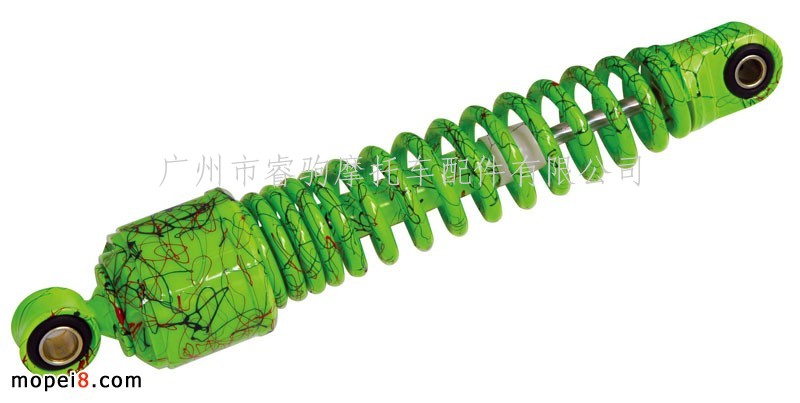

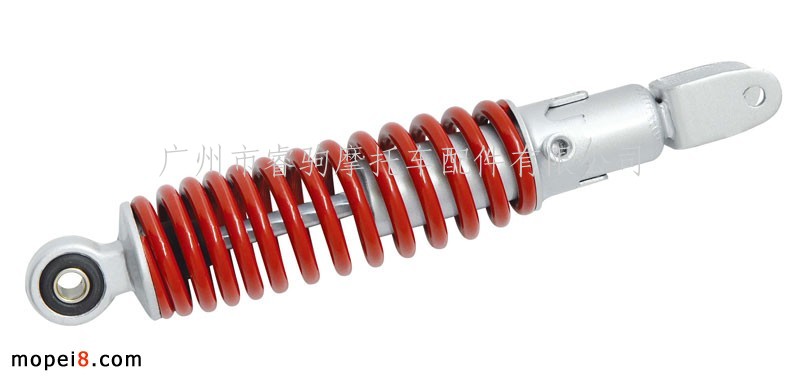

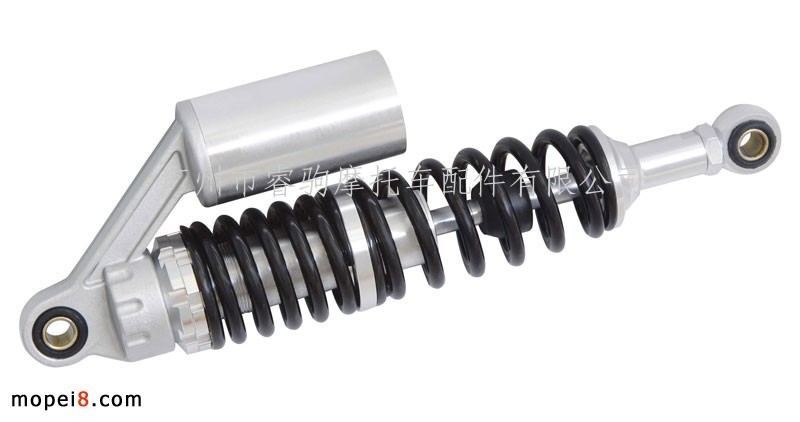

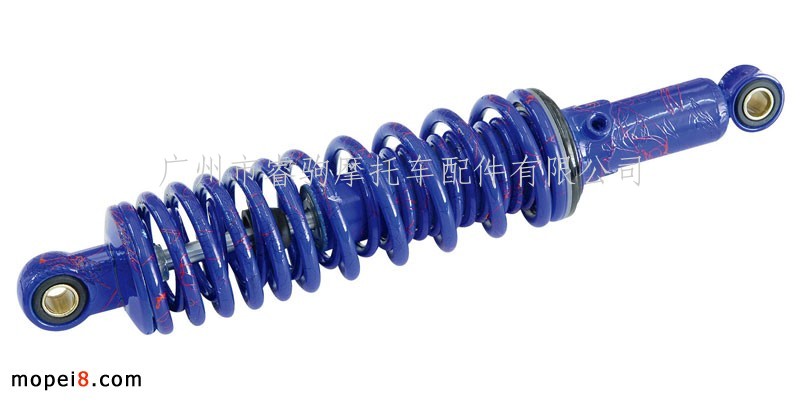

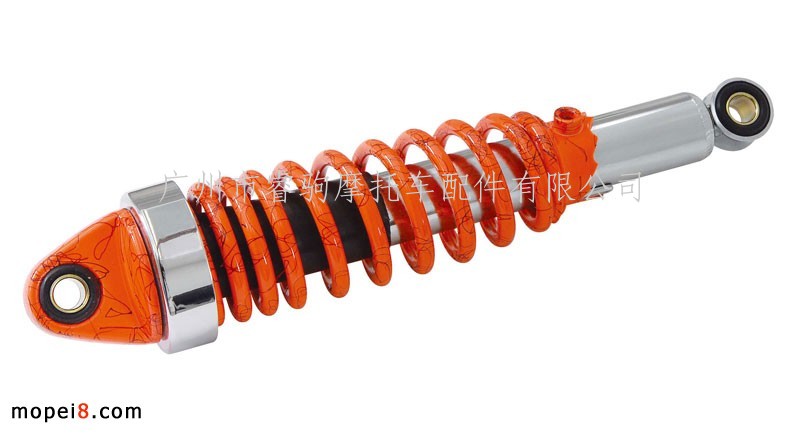

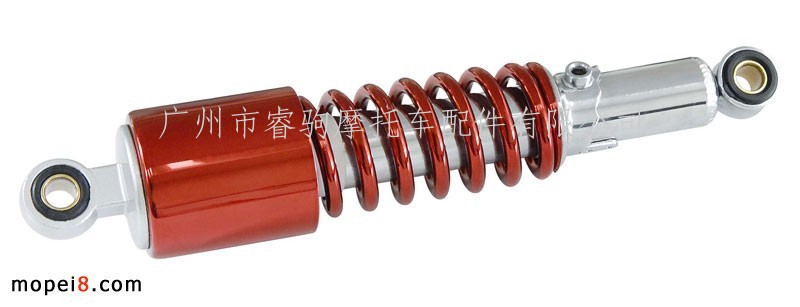

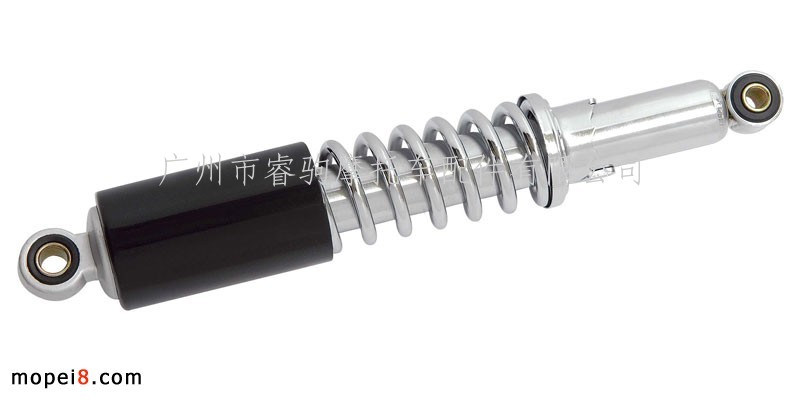

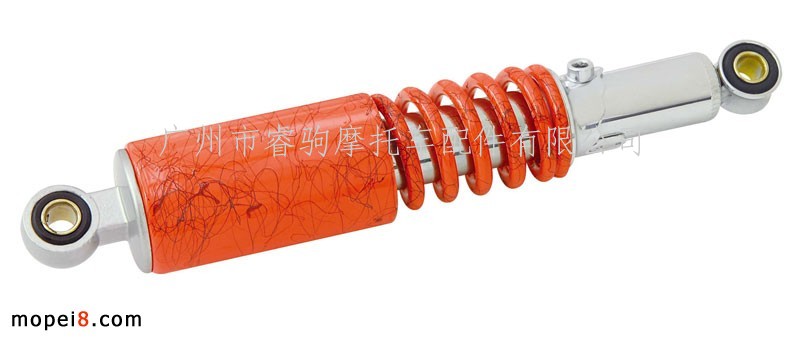

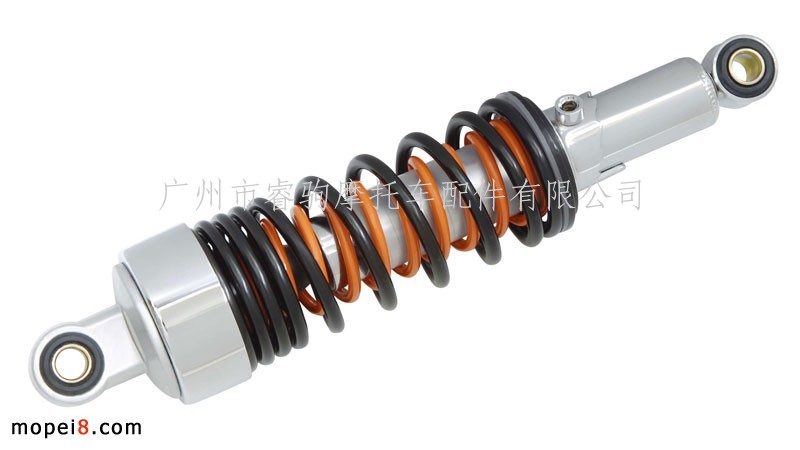

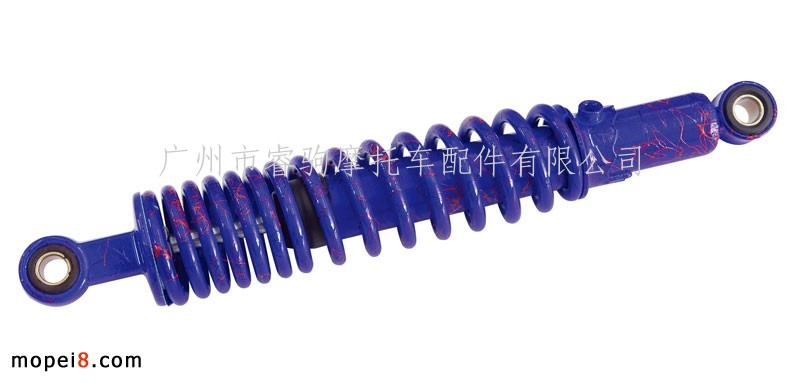

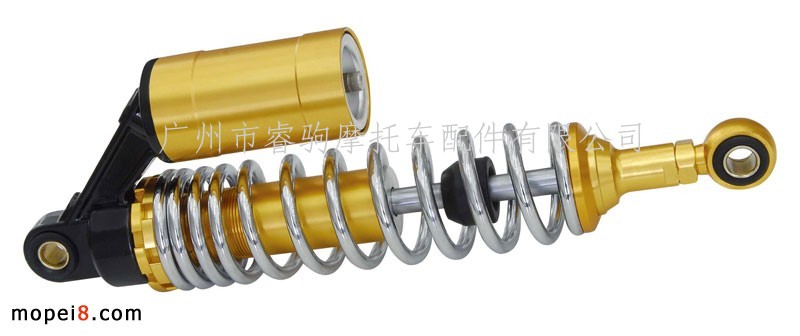

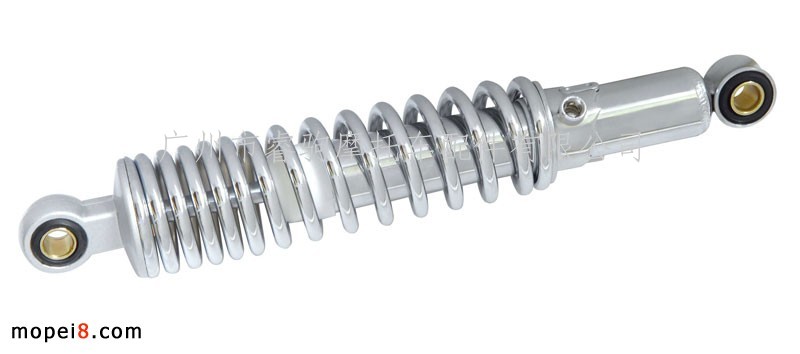

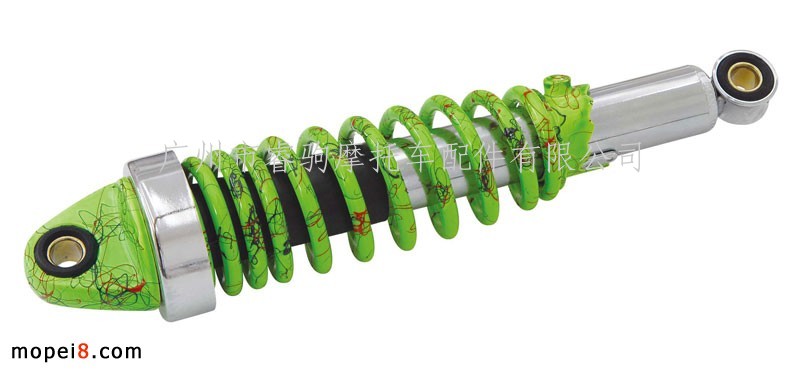

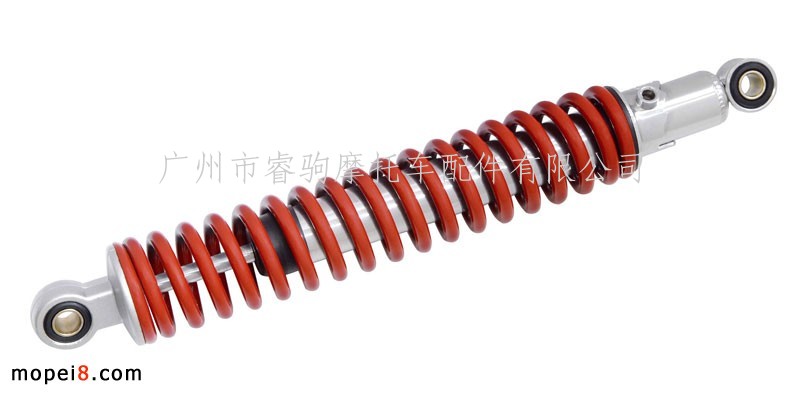

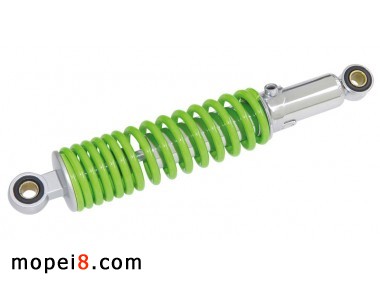

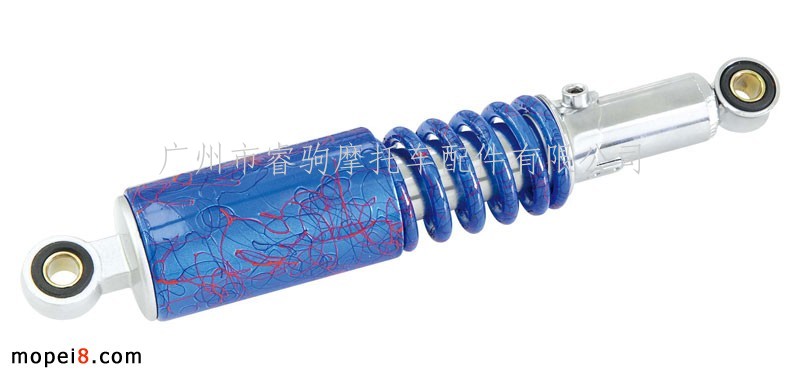

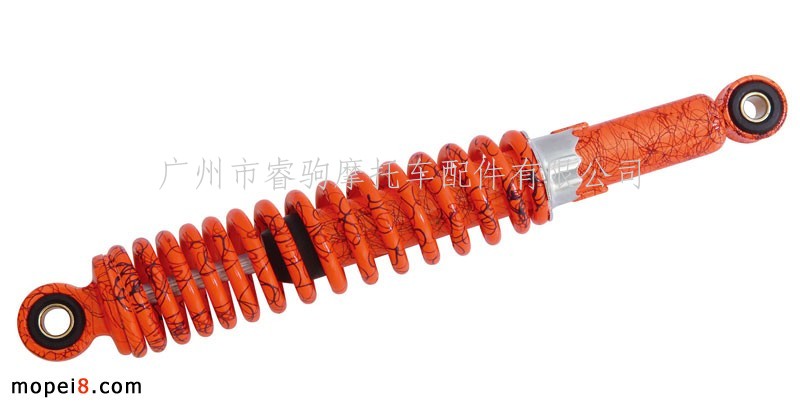

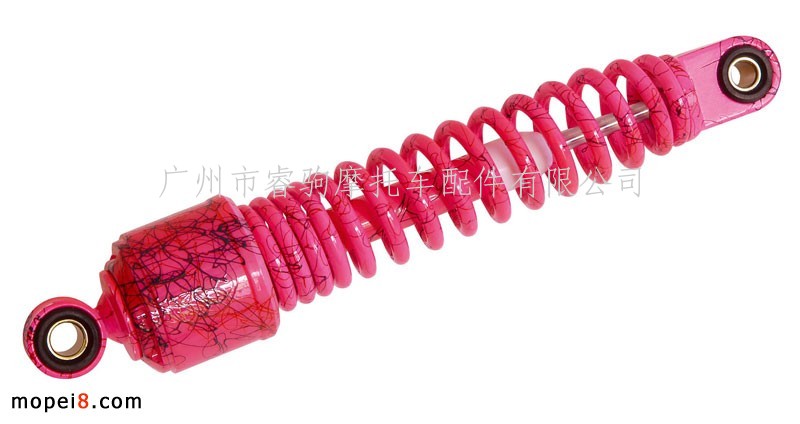

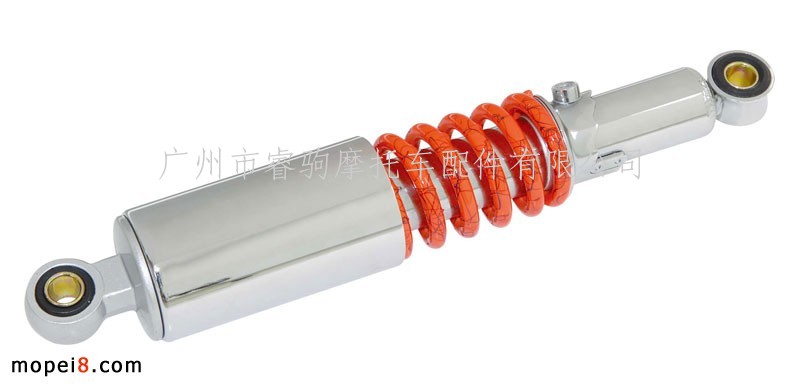

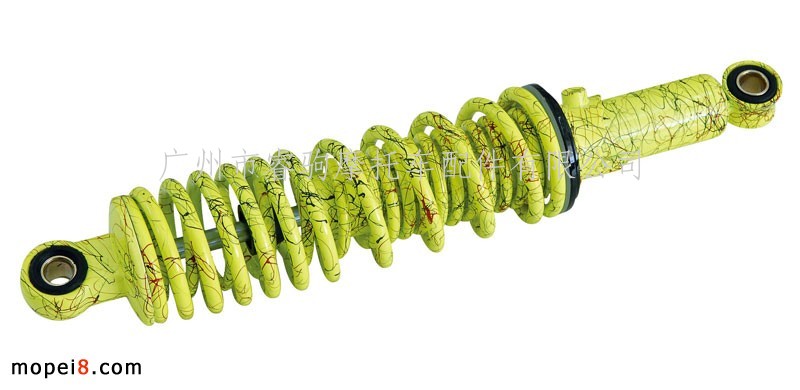

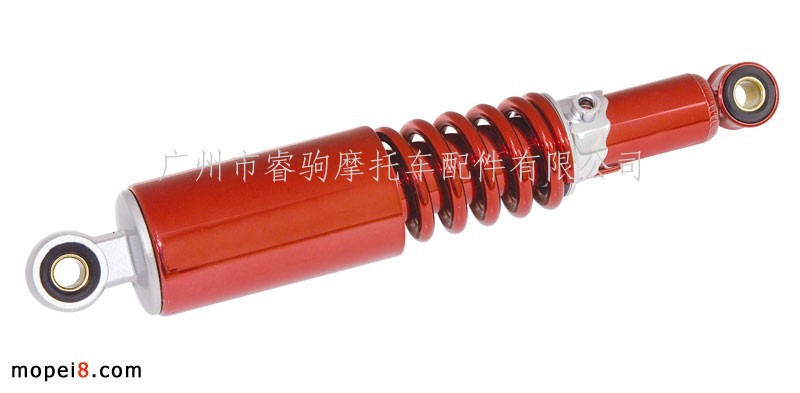

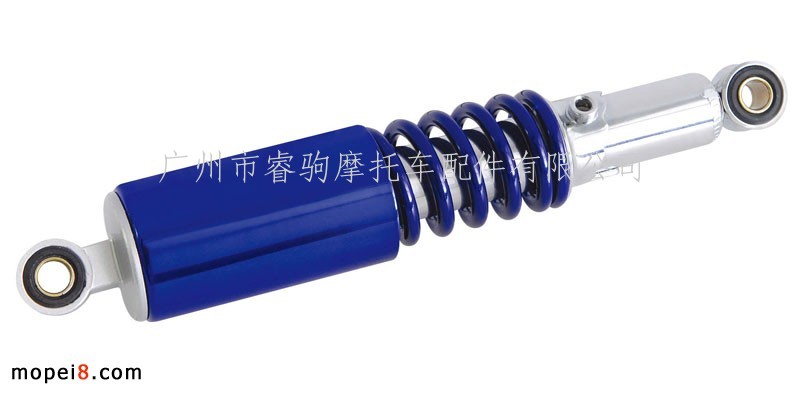

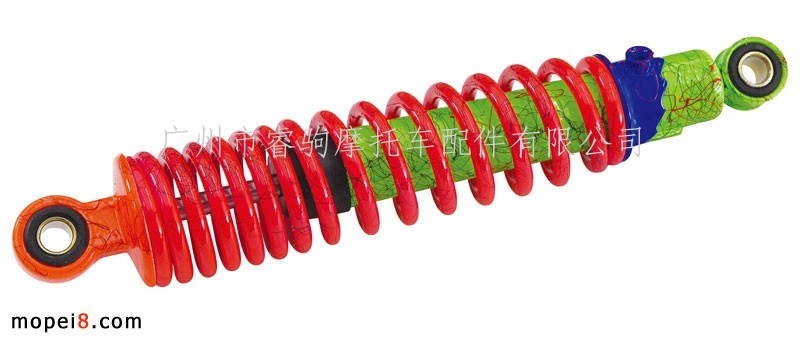

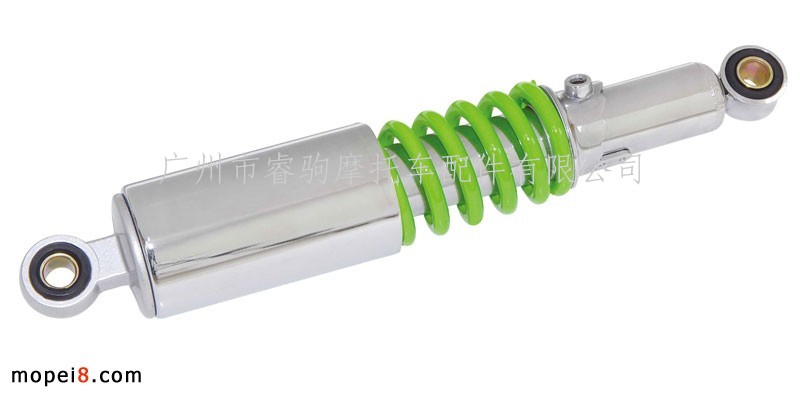

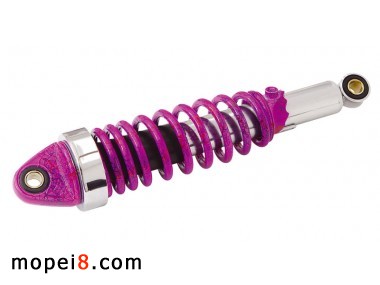

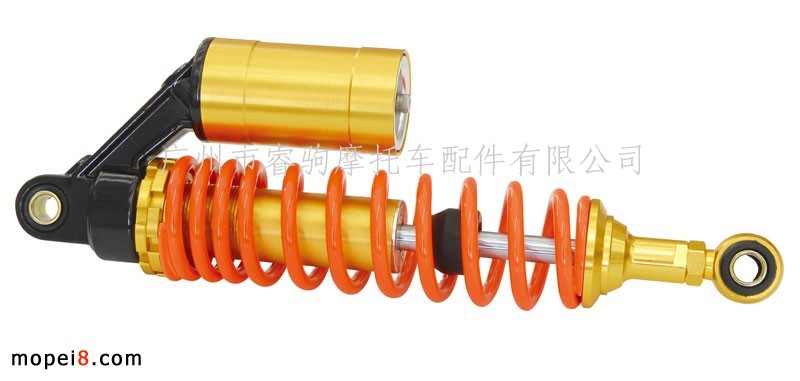

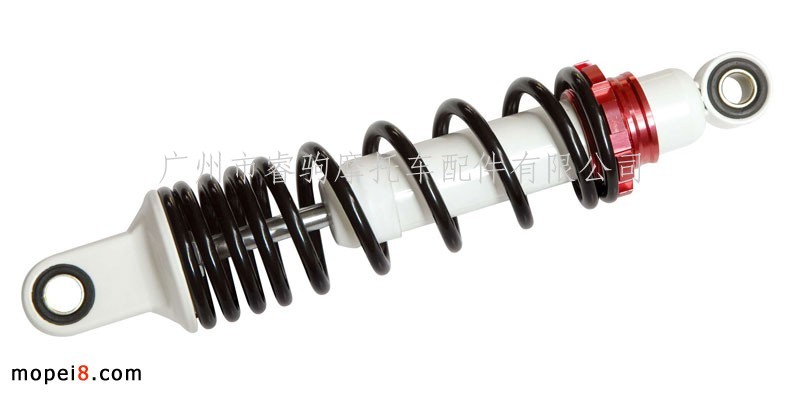

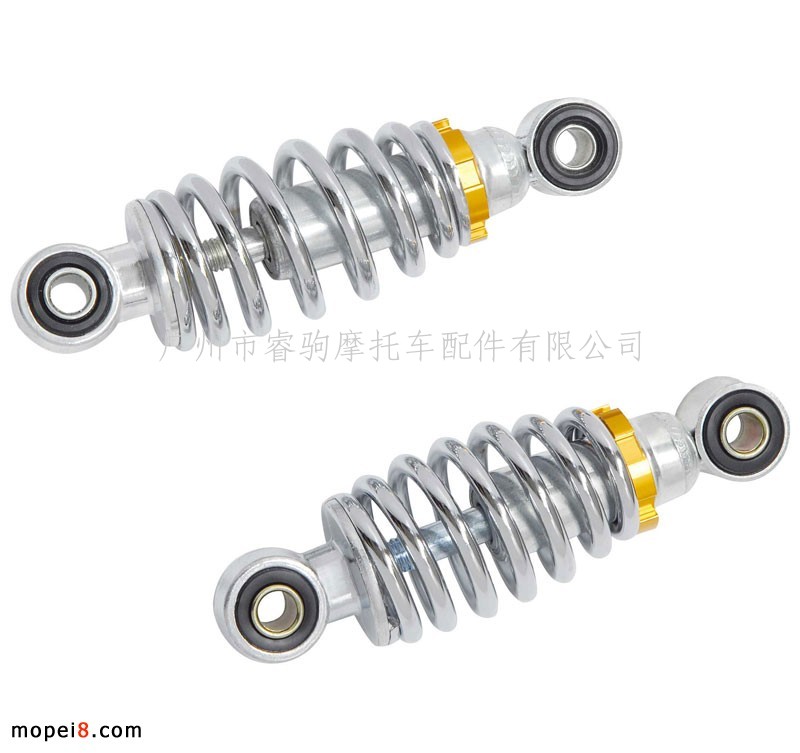

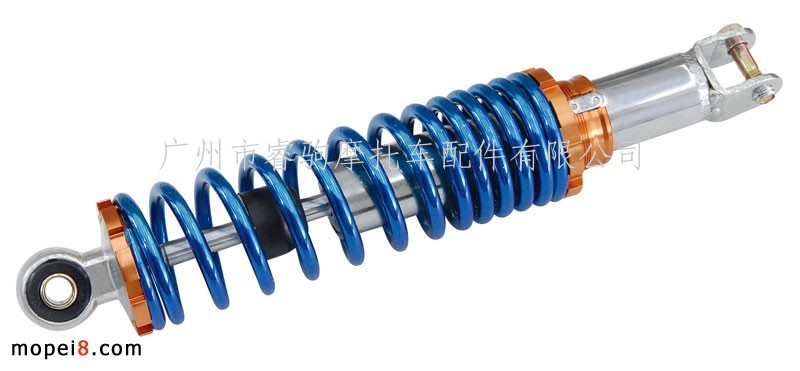

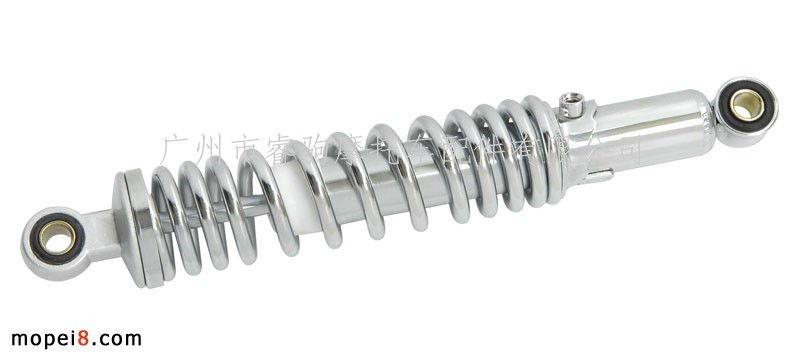

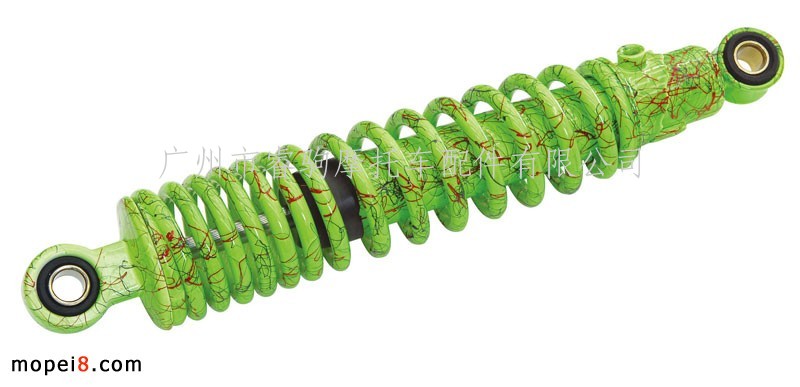

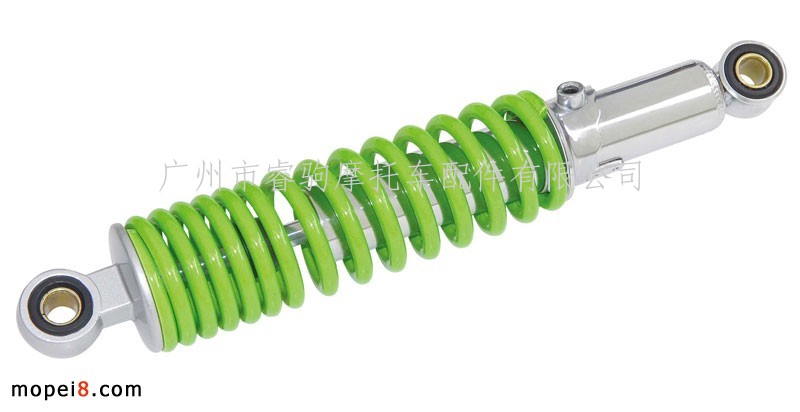

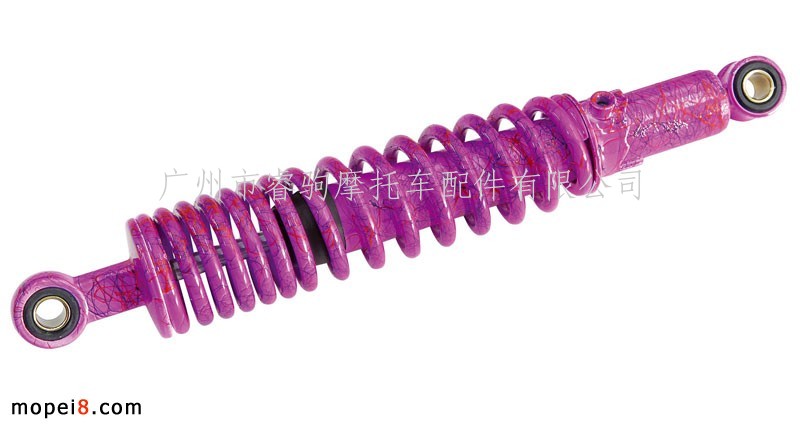

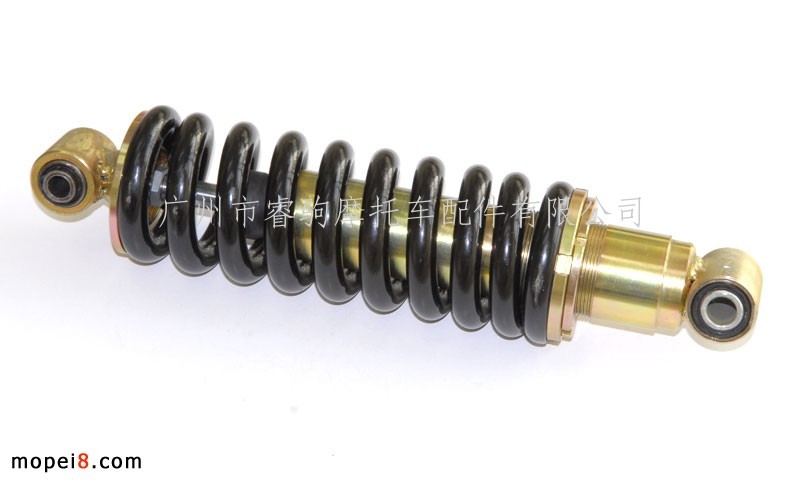

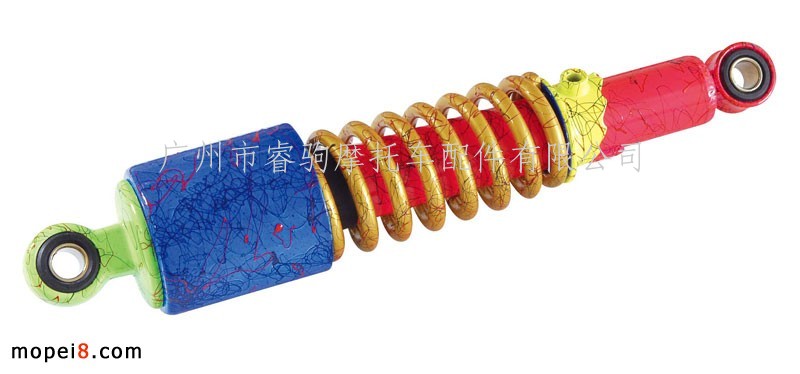

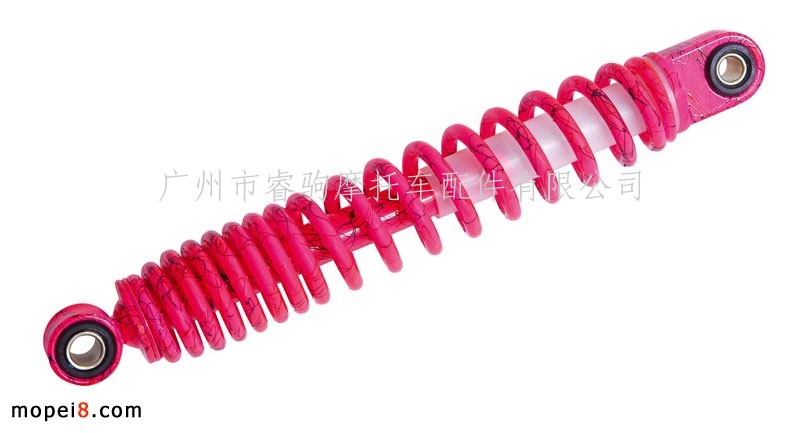

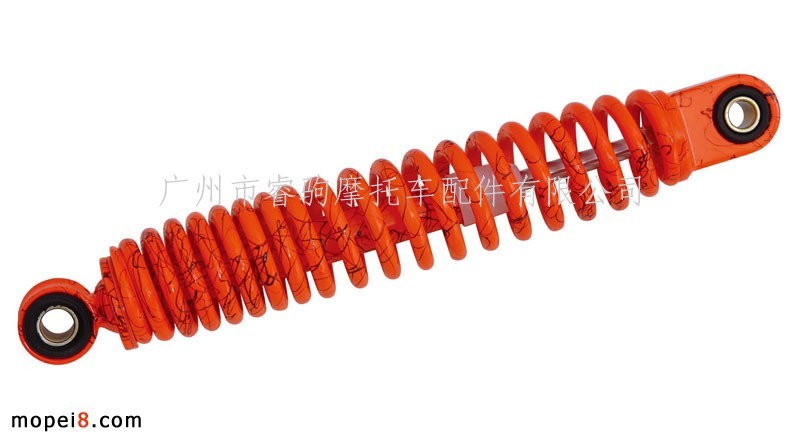

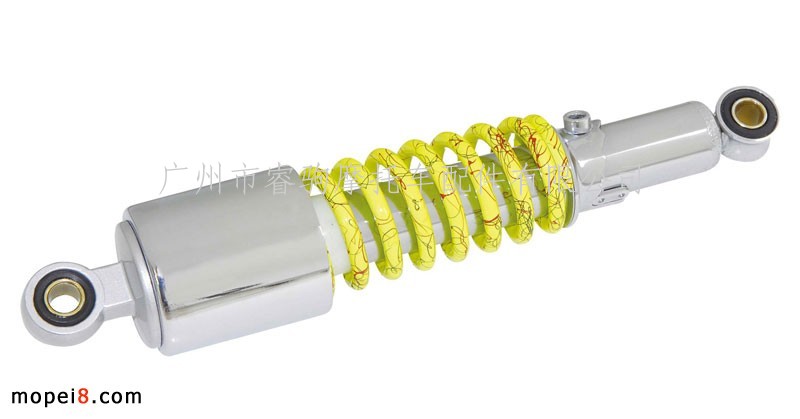

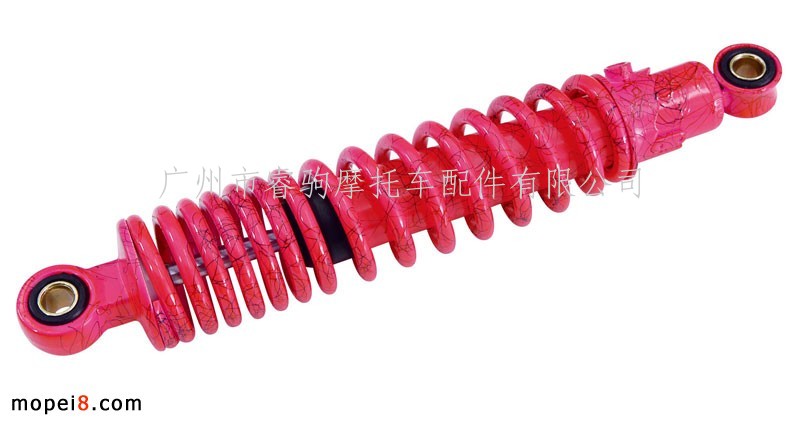

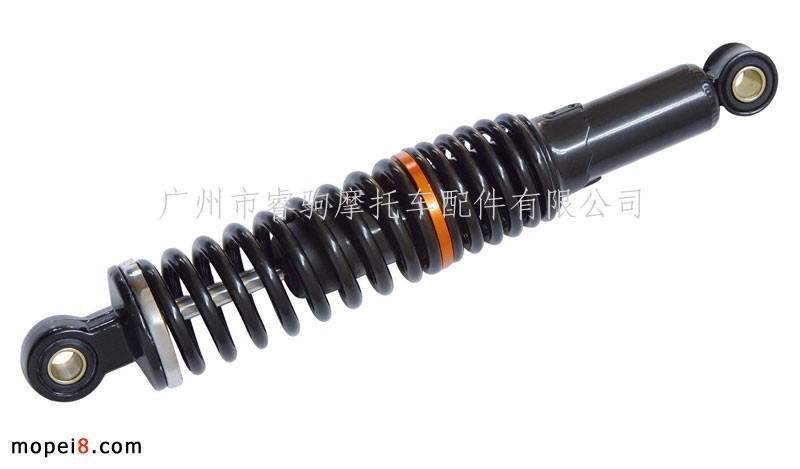

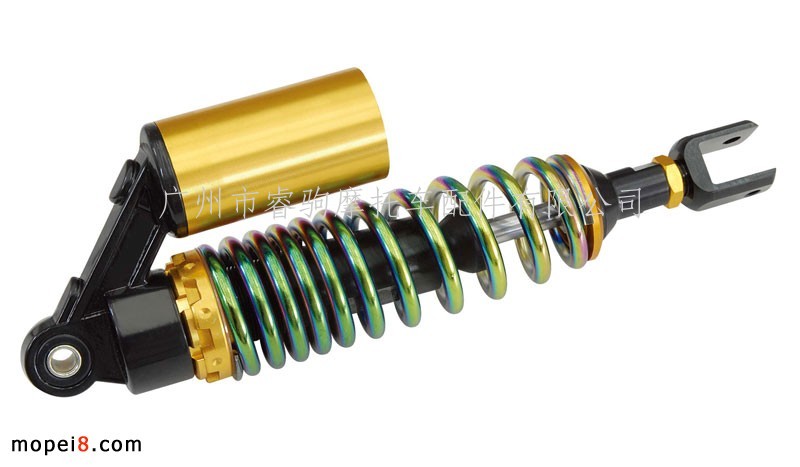

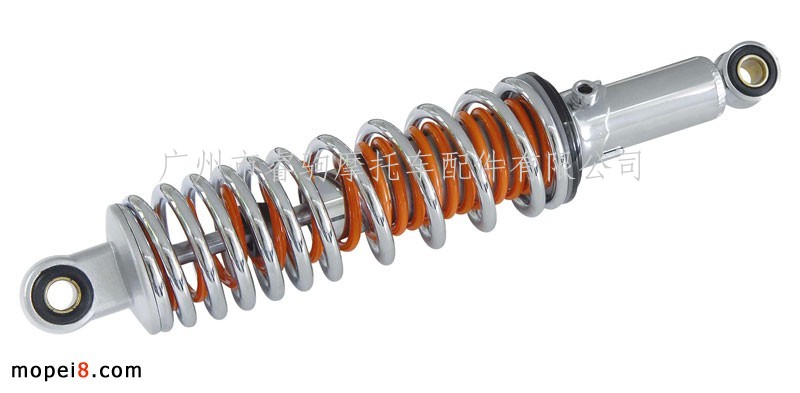

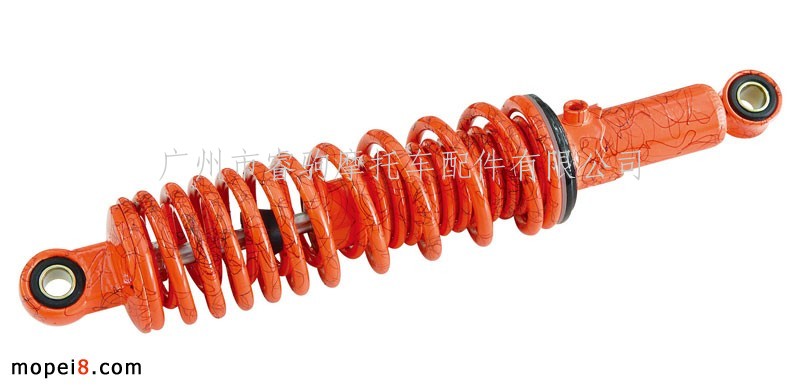

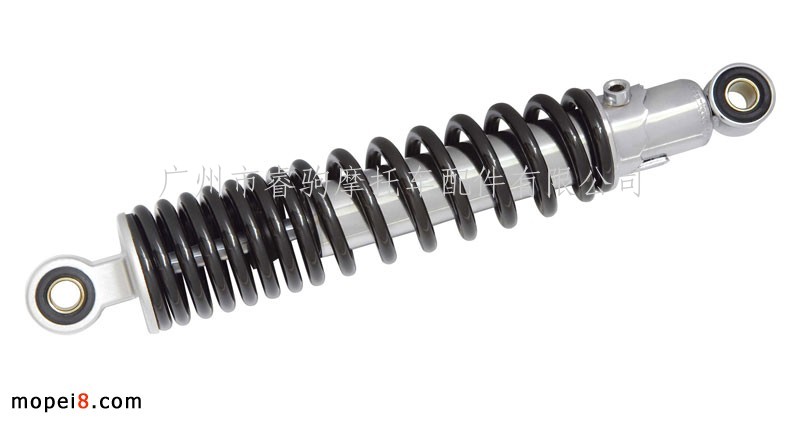

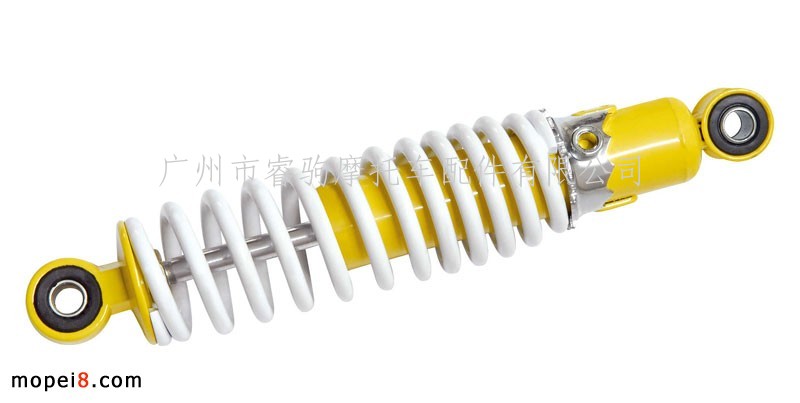

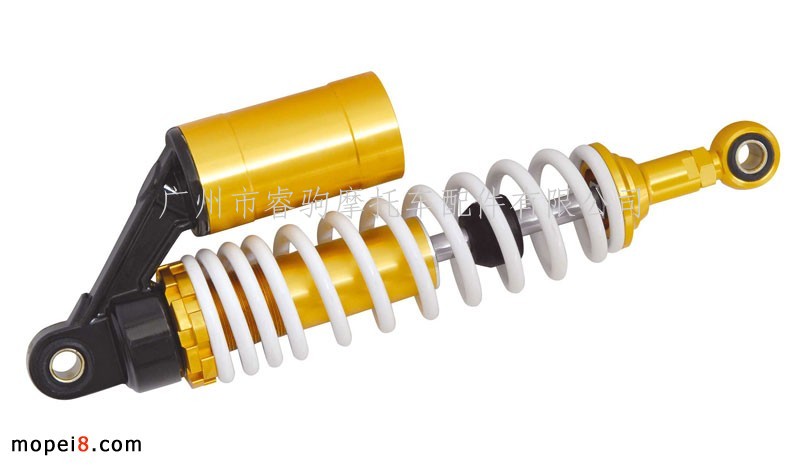

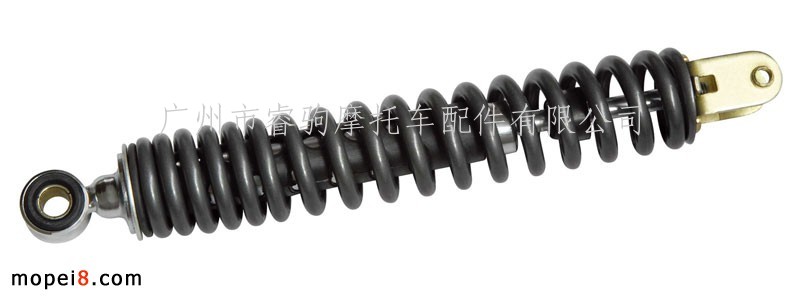

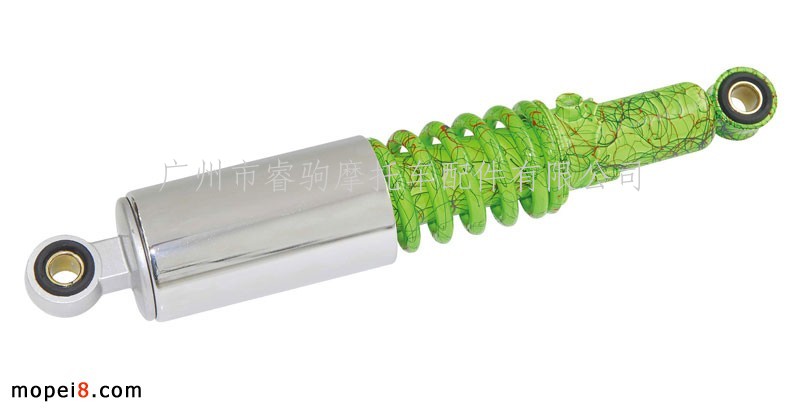

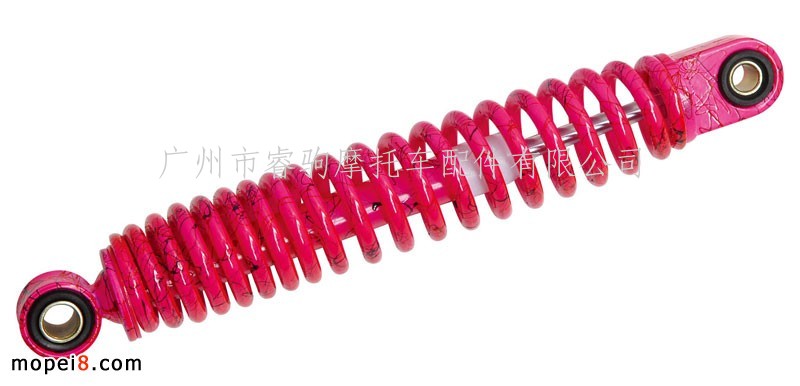

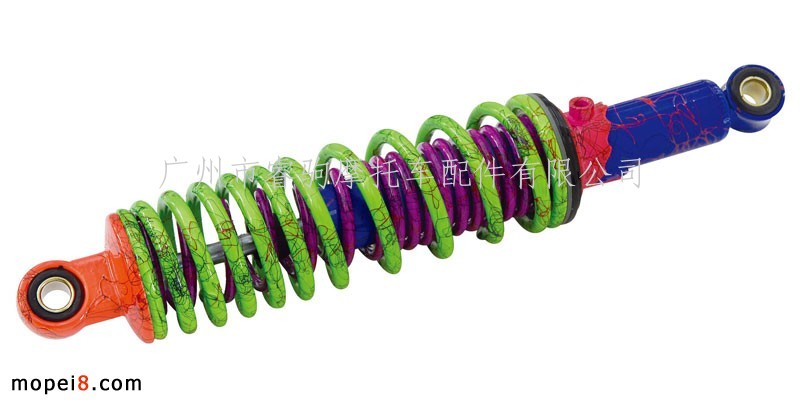

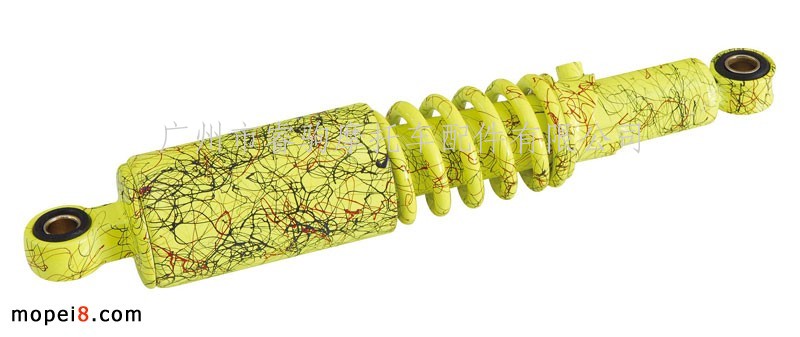

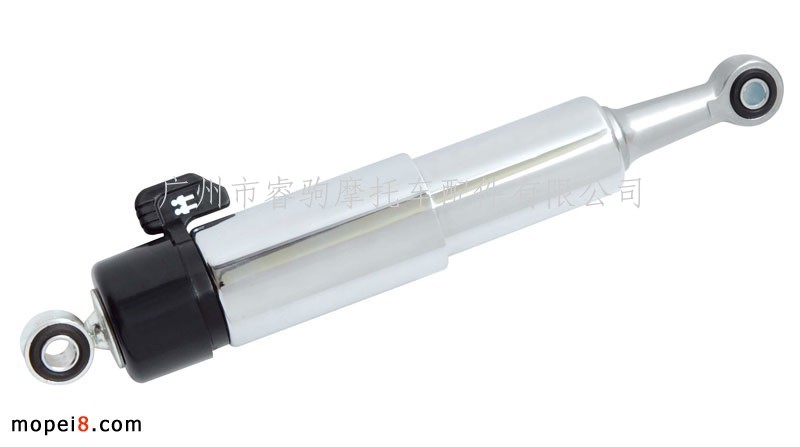

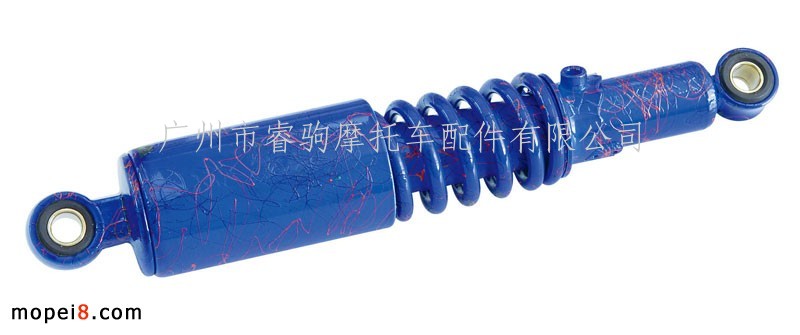

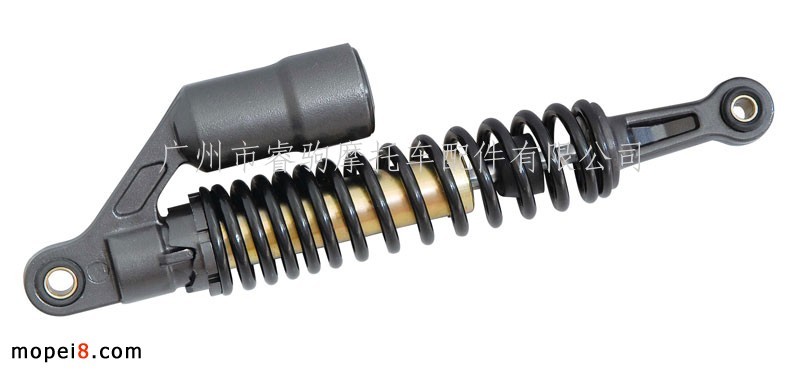

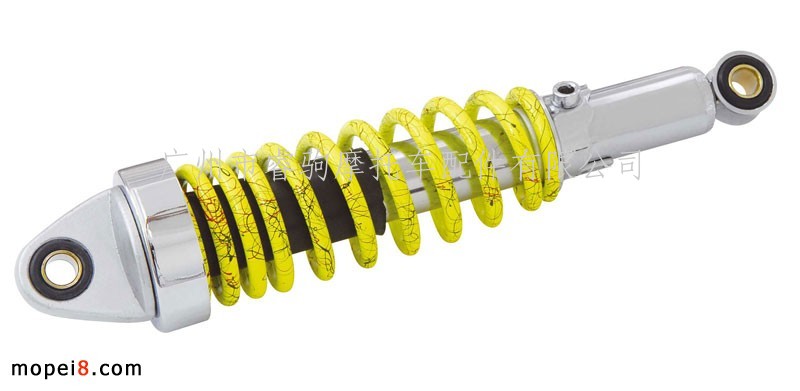

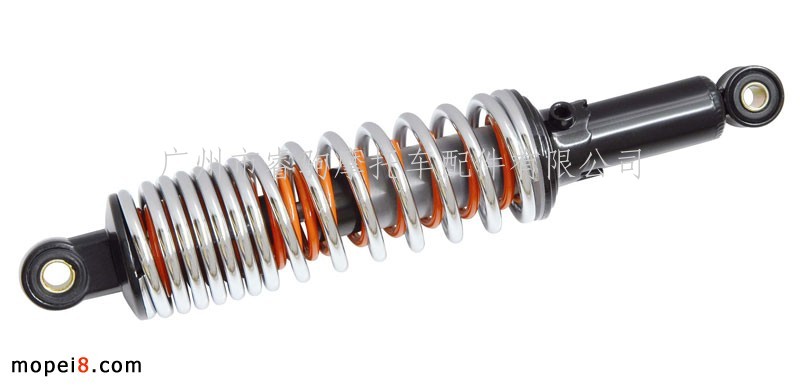

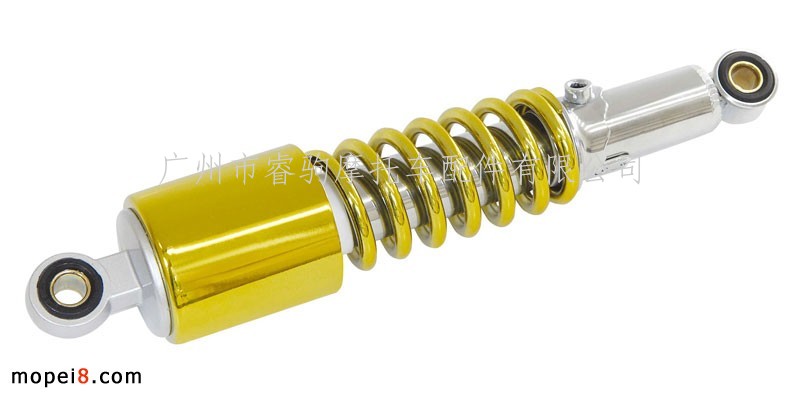

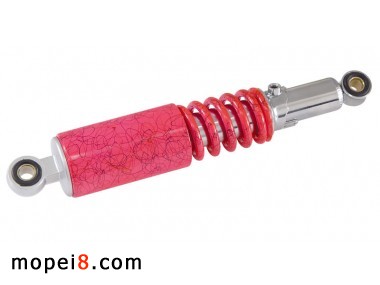

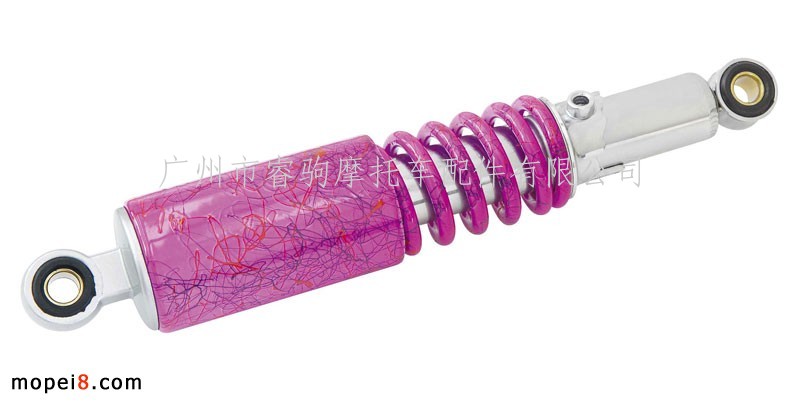

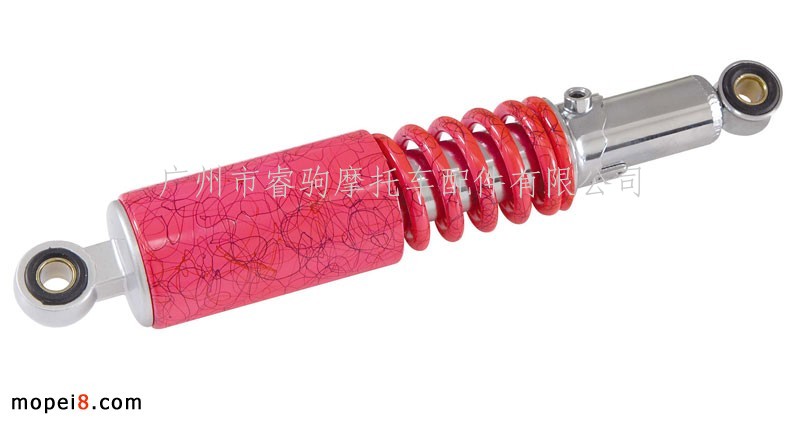

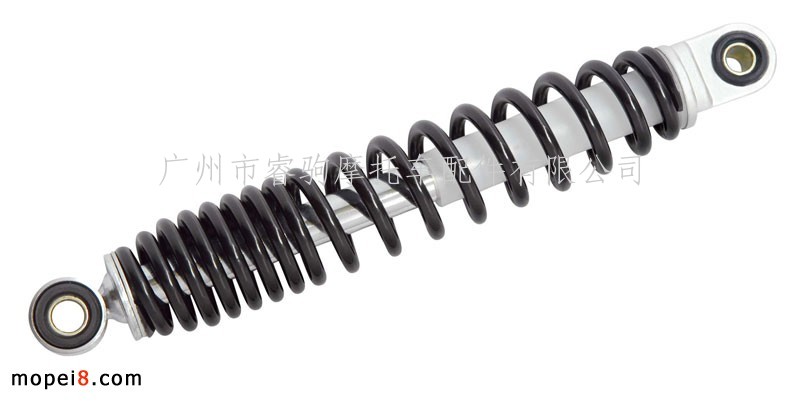

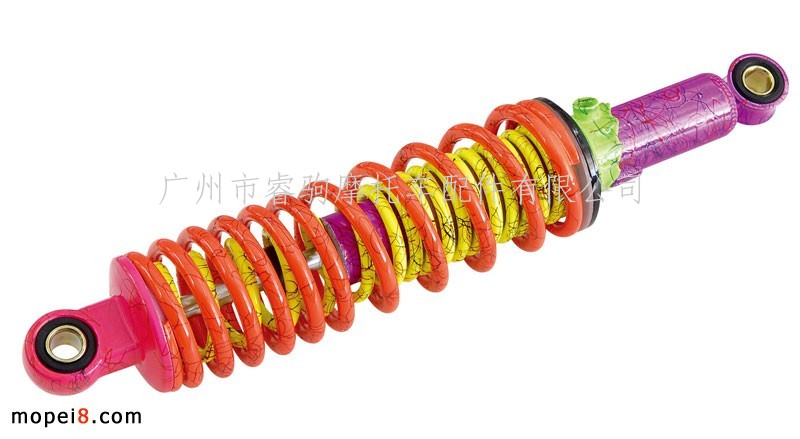

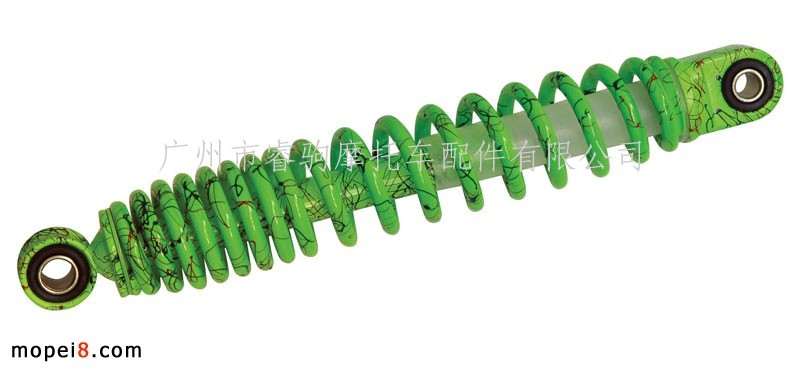

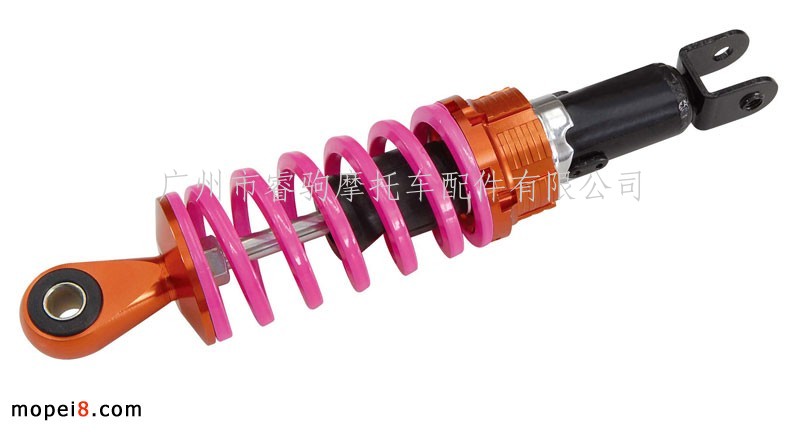

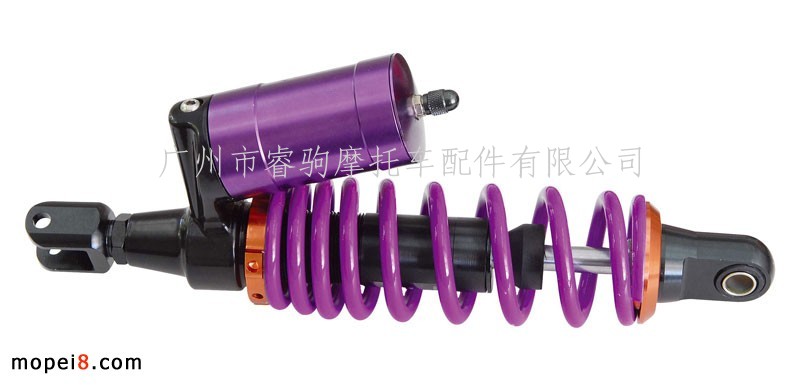

1、液压阻尼式后减震器
液压式减震器的结构同吸入式泵基本相似,不同之处只是液压减震器的钢体上端是封闭的,而阀门上留有小孔。当后轮遇到凸起的路面受到冲击时,缸筒向上移动,活塞在内缸筒里相对往下移动。此时,活塞阀门被冲开向上,内缸筒腔内活塞下侧的油不受任何阻力地流向活塞上侧。同时,这一部分油也通过底部阀门上的小孔流入内、外缸筒之间的油腔内。这样就有效地衰减了凹凸路面对车辆的冲击负荷。而当车轮越过凸起地面往下落时,缸筒也会跟着往下运动,活塞就会相对于缸筒向上移动。当活塞向上移动时,油冲开底部的阀门流向内缸筒,同时内缸筒活塞上侧的油经活塞阀门上的小孔流向下侧。此时当油液流过小孔过程中,会受到很大的阻力,这样就产生了较好的阻尼作用,起到了减震的目的。
2、伸缩管式前叉液力减震器
伸缩式前叉同前轮和车架是连在一起的,它既起到一部分骨架支撑作用,又起到减震器的作用。随着柄管和套管之间的相互伸缩,前*内的油经设置在隔壁的小孔流动。当柄管压缩时,随着柄管的移动(如图1所示),B室里的油受压后经柄管上的小孔流向C室。同时经自由阀流向A室。油液流动时,受到的阻力衰减了压缩力。当压缩行程快到极限时,柄管末端的锥形油封片就会插上,从而封闭了B室内油的通路。此时,B室油压激剧上升,使其处于被封闭的状态,这样就限制了柄管的行程,有效地防止前叉上的可动零件之间的瞬间机械碰撞。
在柄管伸张(即反弹)时,A室内的油经设在前*活塞上部(靠近活塞环附近)的小孔流向C室。此时,油液流动所受到的阻力衰减了伸张力。当伸张行程快到极限时,反弹弹簧的伸长吸收了振动能量,而且在这一过程中,油经前叉活塞下部的小孔补充到B室,为下一次的工作做好了准备。
三、减震力调节器及防点头装置

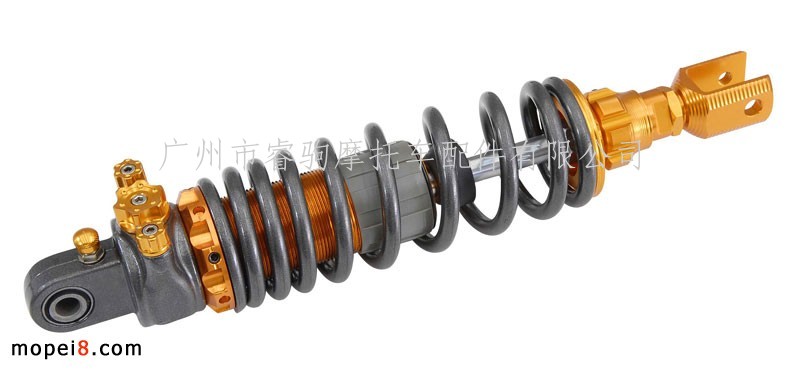

1、减震力调节器
根据道路状况和摩托车上负荷的大小,需要对摩托车乘坐的缓冲程度进行调节。减震力调节器主要有凸轮式、螺旋式及气压式和油压式,最常见的是凸轮式。
凸轮式调节器在减震器本体上焊接制动器处装一个波纹阶梯的圆筒凸轮,转动凸轮进行调节。这种结构最简单,且价格低,因而被广泛采用。不过,也有通过拨动手柄来改变凸轮位置进行调节的。
2、防点头装置
防点头(即防俯冲)装置的作用。
